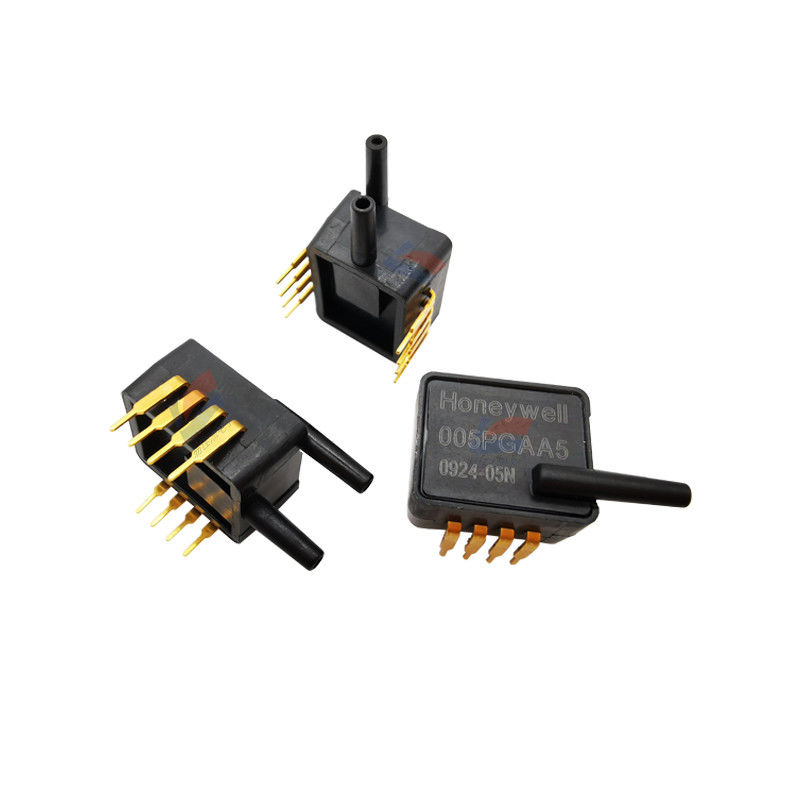

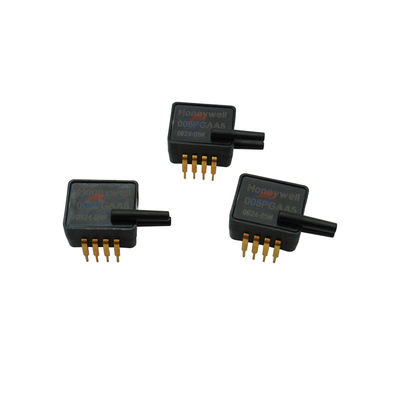

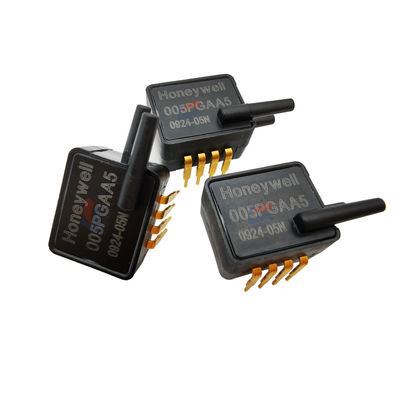

Druksensor ASDXRRX005PGAA5 ((ASDX005D44R) voor instrumentatie van de gasstroom

                               Druksensor ASDXRRX005PGAA5(ASDX005D44R) voor gasstroominstrumentatie

Productoverzicht:

De ASDX-serie is een soort siliciumdruksensor, die I2C- of SPI-digitale interfaces biedt voor het uitlezen van druk binnen het gespecificeerde volledige drukbereik en temperatuurbereik. Hij is volledig gekalibreerd en de temperatuurcompensatie wordt uitgevoerd voor sensoroffset, gevoeligheid, temperatuureffect en niet-lineariteit met behulp van de on-board Application Specific Integrated Circuit (ASIC). De gekalibreerde uitgangswaarde van de druk wordt ongeveer 1 kHz bijgewerkt. De standaard ASDX is gekalibreerd in het temperatuurbereik van 0 °C tot 85 °C (32 °F tot 185 °F).

Kenmerken:

• Het heeft een ratiometrische 12-bits analoge uitgang.
• Met precisie ASIC-conditionering heeft het goede prestaties in het temperatuurbereik van 0 °C tot 85 °C (32 °F tot 185 °F).
• Het ondersteunt drie drukmetingstypes: absoluut, differentieel en gauge.
• Het drukbereik is breed en dit model kan 0 tot 5 psi (0 tot 3,52 m H2O) meten.
• Het kan werken met een enkele voeding van 3,3 Vdc of 5,0 Vdc.
• De totale foutbandbreedte is maximaal binnen ±2,0% van het volledige bereik.
• Het voldoet aan de RoHS-normen.

Drukmetingstypes:

• Absoluut type: Het heeft een interne vacuümreferentie en de uitgangswaarde is evenredig met de absolute druk.
• Differentieel type: Druk kan aan beide zijden van het sensormembraan worden aangebracht.
• Gauge type: Verwijzend naar de atmosferische druk, levert het een uitgang die evenredig is met de verandering van de atmosferische druk.

Toepassingsscenario's:

• Stroomkalibrators.
• Ventilatie- en luchtstroommonitoren.
• Gasstroominstrumentatie.
• Slaapapneu-monitoring en therapieapparatuur.
• Barometrie.
• Pneumatische bediening.
• HVAC-systemen.
