MTCS2601 Sensor voor thermische - geleidbaarheidsgas geschikt voor primaire drukregeling in ruwe omgevingen

MTCS2601 Sensor voor thermische - geleidbaarheidsgas geschikt voor primaire drukregeling in ruwe omgevingen

Beginsel:

De MTCS2601 gassensor is gebaseerd op het Pirani-principe, een fysisch principe zonder chemische reactie.De warmte-stroom van de verwarmingsweerstand op de isolerende dielektrische film naar het koude deel van het apparaat is afhankelijk van de geleidbaarheid van het gasDoor het signaal van het verwarmingsteel en het "koude" deel van het apparaat bij kamertemperatuur te meten, kan de gasconcentratie worden verkregen.

Kenmerken:

• Het is een thermische geleidingsvermogen sensor voor primaire vacuümmeting.

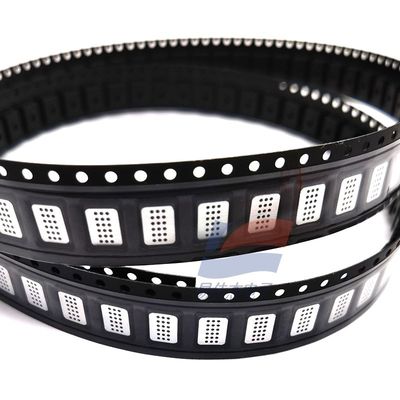

• Gehuisvest in een SMD-keramische verpakking en kan worden geleverd in tape- en - spoelverpakkingen.
• Met kleine afmetingen is het geschikt voor metingen in zeer kleine volumes, en het gasvolume van de sensor is zeer klein, bijvoorbeeld < 0,1 cm3.
• Een laag energieverbruik met een bedrijfsvermogen van < 6 mW.
• Korte tijdconstanten en ultra-snelle responstijd, < 50 ms.
• Het heeft een optimale gevoeligheid in het bereik van 10−2 tot 102 mbar, en het bereik kan worden uitgebreid tot 10−4 tot 1 atm.
• Het meetbereik is van 10−4 tot 1000 mbar, met uitstekende reproduceerbaarheid.
• Het heeft een temperatuurscompensatie en de compensatie - en verwarmingsweerstanden op dezelfde siliciumdode zijn goed op elkaar afgestemd.
• Gebaseerd op het fysische resistieve sensorenprincipe heeft het een stabiele en lange MTBF (> 30.000 uur).
• Het is compatibel met een eenvoudig circuit met een constante overtollige temperatuur.
• Een goudcontactversie is op aanvraag beschikbaar voor corrosieve gasomgevingen

Toepassing:

• Het is een uitstekende keuze voor grootte-kritische lektekens OEM-detectoren of miniatuur vacuümmeters op basis van het Pirani-principe, die ultra-lage stroomverbruik, lange duur operatie,en geen onderhoud.
• Geschikt voor primaire drukregeling in ruwe omgevingen, evenals voor het detecteren van gaslekken, vocht of inbraak in gesloten systemen.Het kan gemakkelijk worden geïnstalleerd in drukkleppen of rechtstreeks in vacuümbuizen of -systemen, zoals kleine mechanische pompsystemen, vacuümpompen en analytische instrumenten.Het kan ook worden gebruikt voor het detecteren van lekken om de integriteit van gesloten systemen of instrumenten onder een specifieke druk te controleren, en kan gebreken zoals corrosie of doosopening detecteren.
