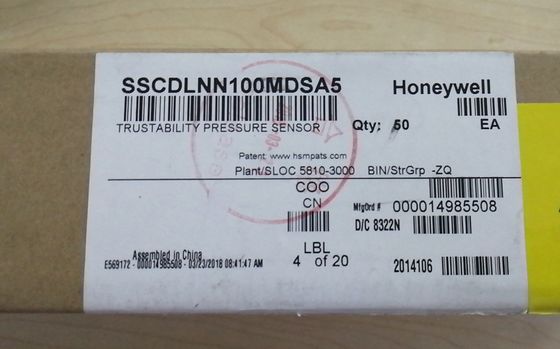

YJJ SSCDLNN100MDSA5 Rookmelder Temperatuur Druk en Flow 10Kpa Druksensor

Productbeschrijving:

YJJ SSCDLNN100MDSA5 Rookmelder Temperatuur Druk en Flow 10Kpa Druksensor

Kenmerken:

Producttype: Printplaatdruksensoren

Serie: SSC 50

Subcategorie: Sensoren

Voedingsspanning - maximum: 5 V

Merknaam: TruStability

BESCHRIJVING

De TruStability Standard Accuracy Silicon Ceramic (SSC)

Serie is een piëzoresistieve siliciumdruksensor die een

digitale uitgang biedt voor het uitlezen van druk over de gespecificeerde volledige schaal

drukbereik en temperatuurbereik.

De SSC-serie is volledig gekalibreerd en temperatuur

gecompenseerd voor sensoroffset, gevoeligheid, temperatuureffecten,

en niet-lineariteit met behulp van een on-board Application Specific

Integrated Circuit (ASIC). Gekalibreerde uitgangswaarden voor druk

worden bijgewerkt met ongeveer 2 kHz.

De SSC-serie is gekalibreerd over het temperatuurbereik van -20 °C tot 85 °C [-4 °F tot 185 °F]. De sensor is gekarakteriseerd

voor werking vanaf een enkele voeding van 3,3 Vdc of

5,0 Vdc.

KENMERKEN

Deze sensoren meten absolute, differentiële en gauge

drukken. De absolute versies hebben een interne vacuüm

referentie en een uitgangswaarde evenredig met absolute

druk. Differentiële versies maken de toepassing van druk op

beide zijden van het sensormembraan mogelijk. Gauge-versies zijn

verwezen naar atmosferische druk en leveren een uitgang

evenredig met drukvariaties ten opzichte van de atmosfeer.

De TruStability® druksensoren zijn bedoeld voor gebruik met

niet-corrosieve, niet-ionische gassen, zoals lucht en andere droge

gassen. Een beschikbare optie breidt de prestaties van deze

sensoren uit tot niet-corrosieve, niet-ionische vloeistoffen.

Alle producten zijn ontworpen en vervaardigd volgens ISO

9001-normen.

Toonaangevende stabiliteit op lange termijn

Extreem nauwkeurige nauwkeurigheid van 0,25% FSS BFSL (Full Scale

Span Best Fit Straight Line)

Totale foutband van maximaal 2% volledige schaal

Modulair en flexibel ontwerp biedt klanten een verscheidenheid aan

pakketstijlen en opties, allemaal met dezelfde industrie

toonaangevende prestatiespecificaties

Miniatuur 10 mm x 10 mm [0,39 inch x 0,39 inch] pakket

Lage bedrijfsspanning

Extreem laag stroomverbruik

I

2C- of SPI-compatibele 14-bits digitale uitgang (min. 12-bits

sensorresolutie)

Precisie ASIC-conditionering en temperatuurgecompenseerd

over -20 °C tot 85 °C [-4 °F tot 185 °F] temperatuurbereik

RoHS-conform

Vrijwel ongevoelig voor montageoriëntatie

Interne diagnostische functies verhogen de systeem betrouwbaarheid

Ook verkrijgbaar met analoge uitgang

Absolute, differentiële en gauge typen

Drukbereiken van 1 psi tot 150 psi (60 mbar tot 10 bar)

Aangepaste kalibratie beschikbaar

Diverse drukpoortopties

Optie voor vloeibare media

MOGELIJKE TOEPASSINGEN Medisch:

- Luchtstroommonitoren

- Anesthesie-apparaten

- Bloedanalyse-apparaten

- Gaschromatografie

- Gasstroominstrumentatie

- Nierdialyse-apparaten

- Zuurstofconcentratoren

- Pneumatische bedieningselementen

- Ademhalingsmachines

- Slaapapneu-apparatuur

Ventilatoren Industrieel:

- Barometrie

- Flowkalibrators

- Gaschromatografie

- Gasstroominstrumentatie

- HVAC - Life sciences

- Pneumatische bedieningselementen

Specificaties:
