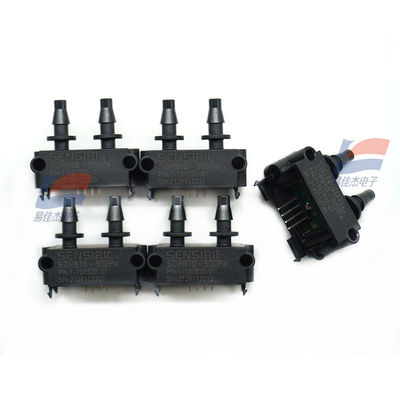

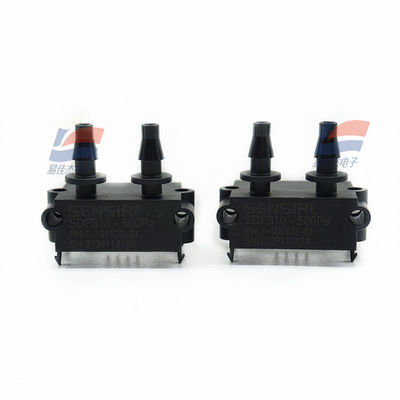

YJJ SDP810-125PA Laagdruk 125 Pa of 500 Pa Differentiële Druksensor

Productbeschrijving:

YJJ SDP800 SDP810-125Pa Lage Druk 125 Pa of 500 Pa Verschildruksensor

Kenmerken:

SDP800 – Bewezen en Verbeterd

Verschildruksensoren van de SDP800-serie zijn de betrouwbare oplossing voor precieze luchtstroommeting in de meest veeleisende maar kostengevoelige HVAC-toepassingen, zoals VAV-regelaars, branders, warmteterugwinningssystemen en filterbewaking.

De SDP800 verschildruksensoren zijn gebaseerd op de volgende generatie van de CMOSens^® sensorchip en maken daardoor gebruik van de succesvolle kenmerken van de SDP600-serie. Ze zijn het resultaat van meer dan 15 jaar ervaring in het meten van luchtstroom bij tientallen miljoenen patiënten, automotoren en HVAC-systemen. De sensoren van de SDP800-serie kunnen eenvoudig worden geïntegreerd dankzij hun bewezen vormfactor. Deze volgende generatie sensorchip biedt uitgebreide functionaliteit, slimme gemiddelde functies en meerdere meetmodi. Net als alle verschildruksensoren worden die van de SDP800-serie gekenmerkt door hun uitstekende nauwkeurigheid en langetermijnstabiliteit, samen met geen nulpunt drift.

Verschillende configuraties

• Manifold- of buisaansluiting
• 125 Pa of 500 Pa
• Digitale (I²C) of analoge uitgang

De digitale versie is zeer veelzijdig en beschikt over aanpasbare meetsnelheden tot 2 kHz, meerdere meetmodi (getriggerde / continue modus) en slimme gemiddelde functies. De versie met analoge ratiometrische spanningsuitgang is configureerbaar naar - of vierkantswortel via een aparte pin. Terwijl de SDP80x bedoeld is voor een directe schroefdraadaansluiting op een drukmeter via O-ringafdichting, is de SDP81x ontworpen voor een buisaansluiting.

Net als alle verschildruksensoren van -’s is de SDP800-serie gebaseerd op -’s gepatenteerde CMOSens^® Technologie, die het sensorelement, de signaalverwerking en de digitale kalibratie combineert op een kleine CMOS-chip. De verschildruk wordt gemeten door een thermisch sensorelement met behulp van het doorstroomprincipe. Hierdoor presteren -’s CMOSens^® verschildruksensoren beter dan traditionele piëzo-resistieve membraansensoren op het gebied van gevoeligheid bij lage verschildrukken, offsetdrift en hysteresis, evenals positiegevoeligheid, schokbestendigheid en temperatuurvariaties.

Prestatieparameters

• Geen offset, geen nulpunt drift, hysteresisvrij
• Uitstekende nauwkeurigheid en langetermijnstabiliteit
• Drukbereik van maximaal ±500 Pa (±2 inch H2O / ±5 mbar)
• Uitstekende nauwkeurigheid en herhaalbaarheid (zelfs onder 1 Pa)
• Volledig gekalibreerd en temperatuurgecompenseerd (-20° C tot +85° C)
• Voor lucht en niet-agressieve gassen
• Geschikt voor standaard golfsolderen

Toepassing

• HVAC (verwarming, ventilatie, airconditioning)
• Gasboilers, pelletkachels en brandstofcellen
• Filterbewaking
• VAV-regeling
• Warmteterugwinning
• Medisch (bijv. ademhalingsapparatuur)

Specificaties:
