Productbeschrijving:

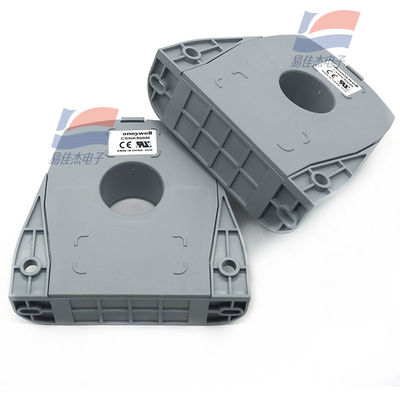

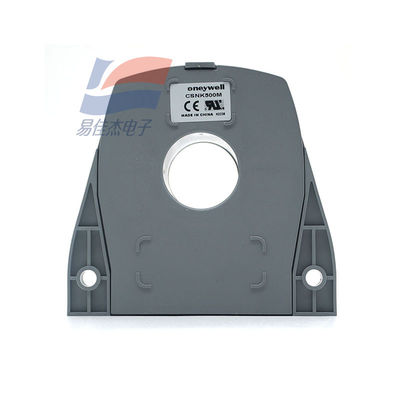

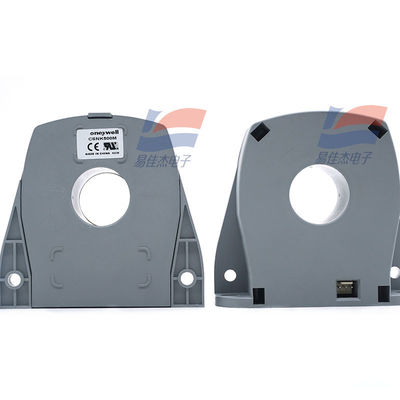

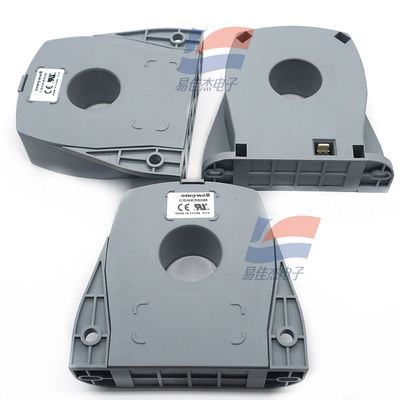

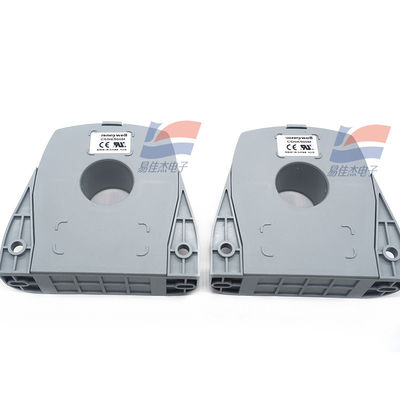

YJJ CSNK500M 500A. T rms Hall Current Sensor wordt gebruikt in de instrumentatie
Kenmerken:
CSNK500M closed-loop stroomsensor wordt gemeten op basis van magnetoresistieve effect of hall-effect, en zero-balance of zero-magnetische flux methode. De magnetische flux in de sensorkern wordt altijd op nul gehouden. De flux die nodig is om de zero-flux in evenwicht te brengen, is gelijk aan de primaire flux door de geleider vermenigvuldigd met de verhouding van primaire tot secundaire windingen. De uitgang van de closed-loop stroomsensor is te allen tijde gelijk aan de primaire stroom gedeeld door het aantal secundaire spoelen. Deze stroom kan worden uitgedrukt als een spanning over een weerstand.
Producteigenschappen
Stroomdetectie tot 1275 A (afhankelijk van de productlijst)
Meet wisselstroom, gelijkstroom en pulsstromen
Zeer concurrerende kostenprestaties
Een snelle reactie
Hoge overbelastingscapaciteit
Uitstekende elektrische isolatie tussen primaire en secundaire circuits
Industriële bedrijfstemperatuurbereik
Klein en licht
Potentiële typische toepassingen van het product
Variabele snelheidsaandrijving
Overstroombeveiliging
Aardfoutdetector
Circuit feedback regelsysteem
De robot
UPS en telecomvoeding
Lasvoeding
Automotive - batterijbeheersysteem
Vermogensmeter
Productprestatieparameters
Uitgangstype stroom
Continue stroom 1000 A
De werkstroom van 25 ° C, 500 A RMS
Voedingsstroom 20 mA + uitgang
Voedingsspanning 15,0 Vdc tot 18,0 Vdc
Biasstroom< 0,2 mA
Biasstroomdrift< 0,3 mA
De spoelweerstand is 50 Ohm
Reactietijd< 1 s
Spoelwindingen 5000
De nominale uitgang is 100 mA
Werktemperatuur tot 40 ° C tot 85 ° C [tot 40 ° F tot 185 ° F]
Opslagtemperatuur en 40 ° C tot 90 ° C [tot 40 ° F tot 194 ° F]
De minimale weerstand is 0 Ohm en de maximale weerstand is 75 Ohm
Materiaal behuizing glasgevuld PBT (ul94-v0)
Het basispaneel
Uitgangstype Molex (drie kanalen)
Nauwkeurigheid van + / - 0,5%
Specificaties:
| Meetbereik |
0 tot ±1200A |
| Continue stroom |
0 tot ±1275A |
| Nauwkeurigheid |
Beter dan ±0,50% bij 25℃ |
| Voedingsspanning |
±15 tot 18VDC (±5%) |
