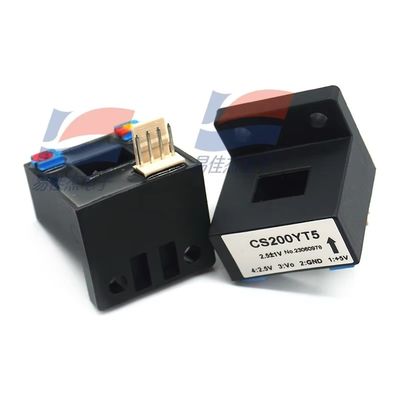

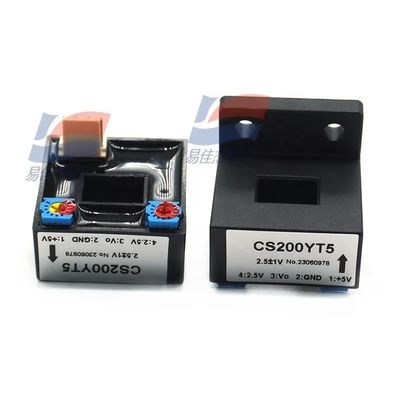

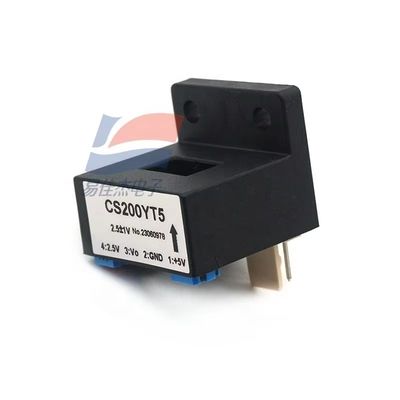

YJJ CS200YT5 conventionele laagspanningselektrische stroomsensor

Productbeschrijving:

YJJ CS200YT5 conventionele laagspanningselektrische stroomsensor

Kenmerken:

CS200YT5 is een stroomsensor gebaseerd op het Hall-effectprincipe.
Elektrische parameters
Primaire nominale invoerstroom: 200A
meetbereik: 0 tot ±400A (AC/DC/puls en andere onregelmatige golfvormen)
Nominale uitgangsspanning aan de secundaire zijde: 1V ± 1%
Stroomtoevoerspanning: +5V ± 5%
Stroomverbruik: < 20 mA
Isolatiespanning: 2,5 kV (tussen de primaire en secundaire zijde)
Prestatie-indicatoren
Lineariteit: < 1%
Nulverschuivingsspanning: 2,5 V ± 1%
Temperatuurverschuiving: ≤ ± 0,5 mV/°C (TA = 25°C)
Reactietijd: ≤ 3 μs
Bandbreedte: DC ~ 20 kHz
Toepassingskenmerken
Werktemperatuur: -25°C tot +85°C
Bergingstemperatuur: -40°C tot +100°C
Verzetsweerstand: ≥ 10KΩ
Afmetingen: 41 mm (voor specifieke afmetingen verwijzen wij u naar de producthandleiding)
Verbindingsinstructies
Stroomvoorziening: +5V → 1, GND → 2, VOUT → 3, Referentiespanning 2,5V → 4
Pinfuncties: 1 (+5V), 2 (GND), 3 (signaaluitgang), 4 (referentieuitgang)
Deze sensor is toepasbaar op vermogen, industriële besturing en scenario's die elektrische isolatie vereisen voor de meting.
