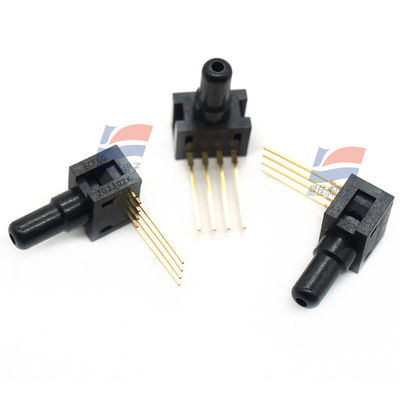

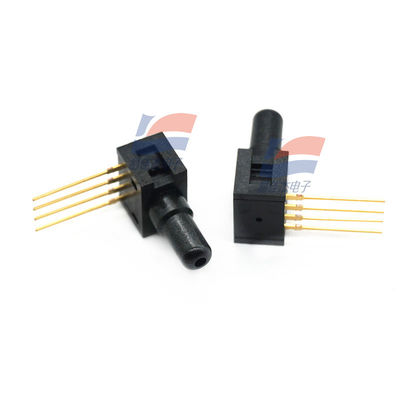

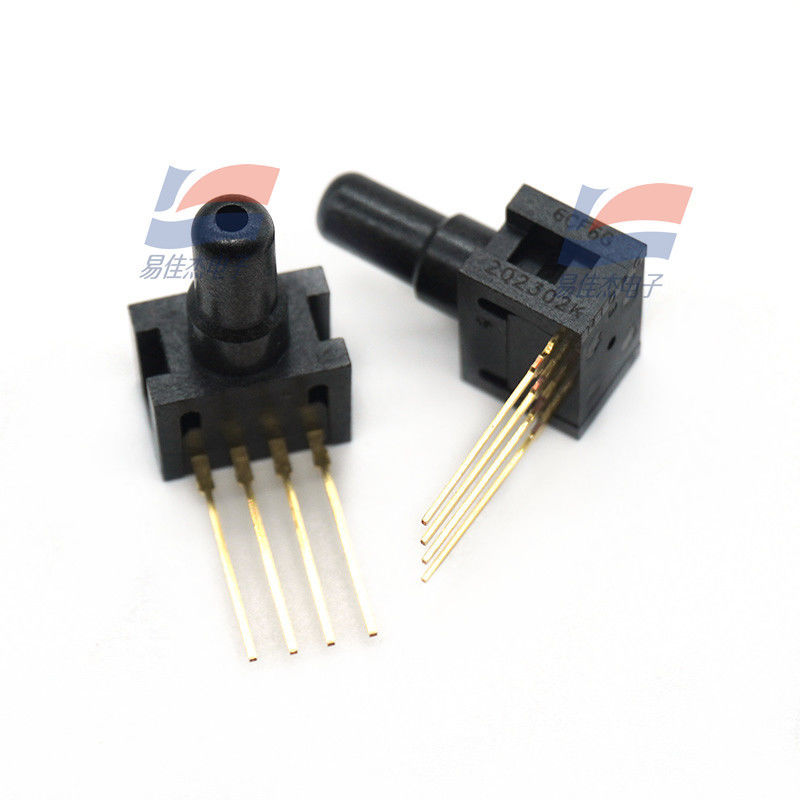

YJJ 26PCCFA6G 0Psi Gauge druk sensor wordt gebruikt in medische hulpmiddelen

Productbeschrijving:

YJJ 26PCCFA6G 0Psi-druksensor wordt gebruikt in medische hulpmiddelen

Kenmerken:

26PC SMT PERFORMANCE CHARACTERISTICS (AT 10 VDC ±0,01 VDC EXCITATION, 25 °C)

Min. type. max. eenheden

Spanning van opwinding ¥ 10,0 Vdc

Reactietijd: 1,0 ms

Invoerweerstand 5,5 k 7,5 k 11,5 k Ohm

Uitgangsweerstand 1,5 k 2,5 k 3,0 k Ohm

Span P2>P1(1) Min. Typ Max.

0 tot en met 1 14,7 16,7 18,7 mV

0 tot 5 47 50 53 mV

0 tot 15 96 100 104 mV

Null Offset Min. Typ Max.

0 tot 1 -2,0 0 +2,0 mV

0 tot 5 -2,0 0 +2,0 mV

0 tot 15 -2,0 0 +2,0 mV

Lineariteit (BFSL P2>P1) type Max.

0 tot en met 1 ± 0,50 ± 1,75 % span

0 tot en met 5 ±0,50 ±1,5% span

0 tot en met 15 ± 0,50 ± 1,0% span

Null Shift 25 °C tot 0 °C, 25 °C tot 50 °C ((2) Typ. Max.

0 tot en met 1 mV ±1,0 mV

0 tot en met 5 mV ±1,0 mV

0 tot en met 15 mV ±1,0 mV

Spanverschuiving 25 °C tot 0 °C, 25 °C tot 50 °C ((2) Typ. Max.

0 tot en met 1 ± 1,5 ± 4,5 % span

0 tot en met 5 ±1,0 ±1,7% span

0 tot en met 15 ± 0,75 ± 1,5% span

Herhaalbaarheid en hysterese type Max.

0 tot en met 1 ± 0,2 % span

0 tot en met 5 ±0,2 % span

0 tot en met 15 ±0,2 % span

Overdruk P2>P1; P1>P2 Typ. Max.

0 tot en met 1 20 psi

0 tot en met 5 20 psi

0 tot en met 15 ‡ ‡ 45 psi

Vermelding:

1Span is het algebraïsche verschil tussen de uitgang bij maximale nominale werkdruk en de uitgang bij 0 psi.

2De temperatuurfout wordt berekend op 25 °C.

Vervaardiging

Kenmerkende beschrijving

Opbergtemperatuur -55 °C tot 100 °C [-67 °F tot 212 °F]

Werktemperatuur -40 °C tot 85 °C [-40 °F tot 185 °F]

Temperatuur 0 °C tot 50 °C [32 °F tot 122 °F]

Alignment Pins Pins met een diameter van 0,86 mm strekken zich uit door het PCB

Port Diameter 1,88 mm [0,074 in] diameter gebruikt standaard 0,59 mm [0,0625 in] ID buis

Lijnrichting Parallel aan PCB (laag profiel aan boord)

Pick-up Feature 3,18 mm [0,125 in] op de boorddek

SMT Soldeer · Sn 96,5 Ag 3,5 Geen schone vloeistof

· Sn 63 Pb 37 Geen schone stroom

SMT terugstroomprofiel Maximale piektemperatuur van 260 °C [500 °F] gedurende 10 seconden

Mediacompatibiliteit Beide poorten zijn beperkt tot media die compatibel zijn met polyphthalamide,

fluorosilicon en silicium.

Schokkwalificatie getest op 150 g

Vibratie MIL-STD-202.

(150 g halve sinus 11 ms)

Gewicht 0,5 gram
