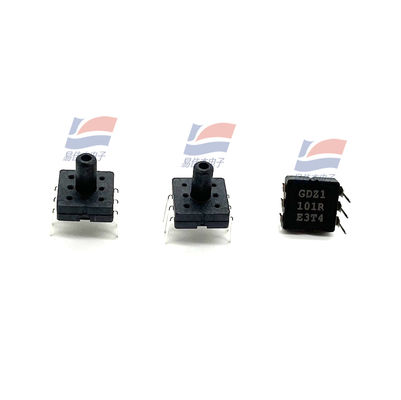

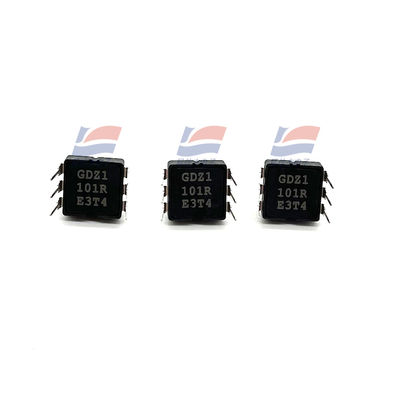

YJJ XGZP701DB1R Druksensor DIP Package MEMS Pneumatische hydraulische druk 700KPa1 Negatieve druk vacuüm

Productbeschrijving:

YJJ XGZP701DB1R Druksensor DIP Package MEMS Pneumatische hydraulische druk 700KPa1 Negatieve druk vacuüm

Kenmerken:

De XGZP-serie is een druksensor die geschikt is voor biomedische, meteorologische en andere gebieden, waarvan de kern een druksensorchip is die wordt verwerkt door MEMS-technologie.De druk sensor chip bestaat uit een elastische film en vier weerstanden geïntegreerd op de filmDe vier varistoren vormen de Whitstone-brugstructuur, die een spanningsuitgangssignaal genereert dat evenredig is met de toegepaste druk wanneer deze op de elastische film wordt aangebracht.

Productkenmerken:

Meetbereik -100 kPa ~ 20 kPa...700 kpa

MEMS-technologie

Gewichtsdrukvorm

SOP- of DIP-pakket

geschikt voor niet-corrosieve gassen of vloeistoffen

Werktemperatuurbereik: -40 °C ~ +125 °C

De achterkant van de chip is onder druk gezet.

Pin oriëntatie is optioneel

Toepassing:

Elektronische bloeddrukmeter, zuurstofgenerator, alcoholmeter, monitor en andere medische instrumenten

bandenspanningsmeter, MAP-sensor en andere elektronica voor automobiel

Massageapparaten, massagestoelen, luchtkussens en andere sportuitrusting

Wasmachines, biermachines, koffiemachines, noodverlichting, stofzuigers, pneumatische onderdelen en andere velden

Structurele prestaties:

Drukgevoelige chip: silicium

N-draad: gouden draad

N verpakkingshulp: PPS-materiaal

N-speld: kopergeplatte zilver

N nettogewicht: ongeveer 1 g

Elektrische prestaties:

N stroomvoorziening: ≤ 10 V gelijkstroom of ≤ 2,0 ma gelijkstroom

N invoerimpedantie: 4 k Ω Ω ~ 6 k

N uitgangsimpedantie: 4 k Ω Ω ~ 6 k

N isolatieweerstand: 100 m Ω, 100 VDC

N toegestane overbelasting:

0 ~ 20 kpa...200 kPa: 2 maal vol bereik

0 ~ 500 kpa...700 kPa:1.5 vol bereik

Basisvoorwaarden:

N meetmedium: lucht

N gemiddelde temperatuur: 25±1) °C

N omgevingstemperatuur: ((25±1) °C

N-trillingen: 0,1 g ((1 m/s2) Max.

Vochtigheid: 50% ± 10%) RH

N bron: ((5±

Specificaties:
