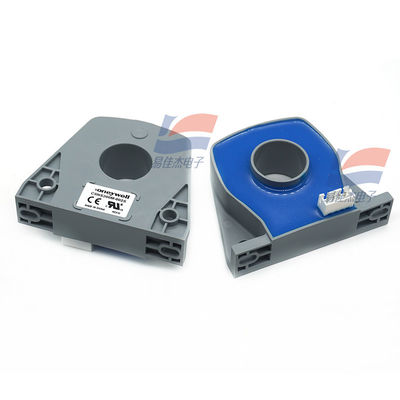

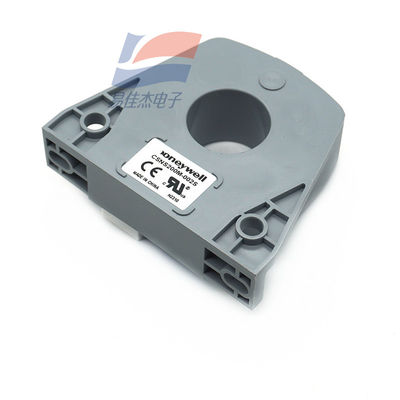

YJJ CSNS200M-002S Magnetisch compensatieprincipe Gesloten-lusstroomsensor

Productbeschrijving:

YJJ CSNS200M-002S Magnetisch compensatieprincipe Gesloten-lusstroomsensor

Kenmerken:

CSNS200M-002S Sensoren voor de meting van stroom in gesloten kring, waarvan de belangrijkste parameters als volgt zijn:

Kernparameters

Nominale stroom: 200 A (rms-waarde van wisselstroom)

Meetbereik: 0 tot ± 400 A (DC/AC piek)

gesimuleerde uitgangsstroom: 50A resulteert in een uitgangsstroom van 100mA

Draaiverhouding: 1/200

Naast de in de bijlage vermelde parameters moet ook de in de bijlage vermelde parameters worden gebruikt.

Stroomvoorziening en elektrische kenmerken

Verstroomingsspanning: ±12 tot 18 VDC (±5%)

Primaire/secundaire elektrische isolatie: 6 kVrms / 50 kHz / 1 minuut

Milieu- en mechanische kenmerken

Werktemperatuurbereik: -40 tot 85 graden Celsius

Bergingstemperatuurbereik: -40 tot 90°C

Energieverbruik: 20 mA (inclusief uitgangsstroom)

Schelp: isolatiemateriaal van kunststof

Verbindingsvorm: primaire perforatie, secundaire 4-pins connector

Dynamische prestaties

nulverschuivingsstroom: beter dan ±0,30 mA bij 25°C

Temperatuurverschuiving: 0 - 70°C beter dan ±0,60mA

Lineariteit: beter dan ±0,20%

Reactietijd: beter dan 500 ns

Bandbreedte: DC tot 150 kHz

dl/dT volgt nauwkeurig: beter dan 100A/μsKernstroom (In) : 200a.t RMS (kernwaarde)

Meetbereik: 0~400a. t ((DC~AC Peak)

De gemeten weerstand (70 °C): Rm min Rm Max

Met 18V, bij 200 a.t. Max: 20 ohm 140 ohm

Met 18V, bij 400 a.t. Max: 20 ohm, 50 ohm

Analoge uitgangsstroom (bij 200A): 100mA

Ratio van bochten: 1/2000

Precisie (25 °C): meer dan plus of minus 0,75%

Vervolging van de voedingsbron: 12~18VDC ((1V)

Elektrische isolatie: 6KVrms/50KHz/1 minuut
