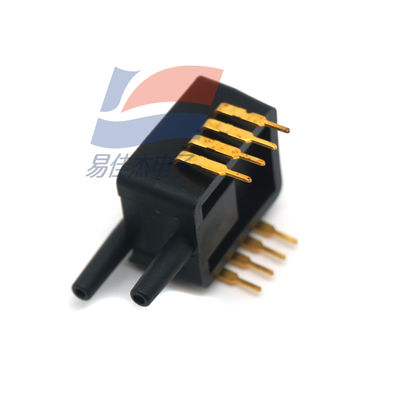

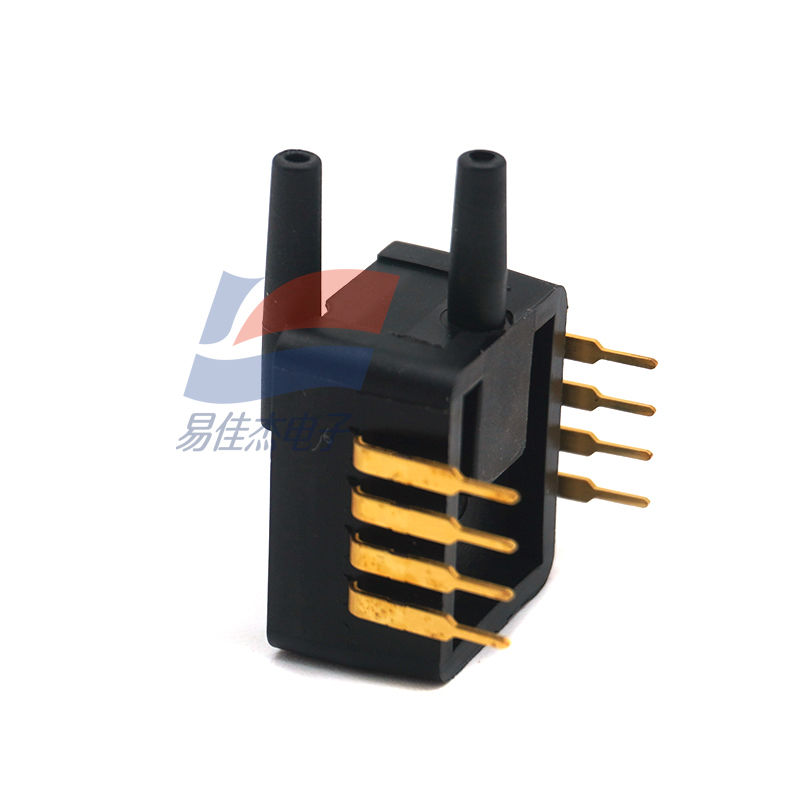

YJJ ASDXACX030PAAA5 Interne vacuüm referentie absolute druk 30Psi silicium druksensor

Productbeschrijving:

YJJ ASDXACX030PAAA5 Intern vacuüm Referentie Absolute druk 30Psi Silicon Pressure Sensor

Kenmerken:

ASDX-serie, analoge output, versterking, absolute druk, 30 psi, wisselstroomdrukinterface, DIP, 10% tot 90% kalibratie, 5,0 Vdc voeding.

De ASDX-serie is een siliciumdruksensor, die 2 IC- of SPI-digitale interfaces biedt voor drukmetingen binnen gespecificeerde volledige drukbereiken en temperatuurbereiken.

De ASDX-serie maakt gebruik van gepatenteerde geïntegreerde schakelingen op schakelplaten voor uitgebreide kalibratie en sensor nul, gevoeligheid, temperatuurimpact en niet-lineaire temperatuurcompensatie.De gecalibreerde drukuitgang wordt bijgewerkt met een snelheid van ongeveer 1 kHz.

In 0 °C tot 85 °C [32 °F tot 185 °F] het temperatuurbereik van de kalibratie standaard ASDX-serie. De sensor is ontworpen om te werken op een enkele voedingsbron van 3,3 Vdc of 5,0 Vdc.

Deze sensoren kunnen worden gebruikt om absolute, differentiële en meetdrukken te meten.De absolute druksensor gebruikt vacuümdruk als interne referentiewaarde en de uitgangswaarde is evenredig met de absolute druk.Differentialdruksensoren maken het mogelijk om druk aan beide zijden van het inductieve diafragma uit te oefenen.De drukmeter neemt de atmosferische druk als referentie en geeft de uitgangswaarde die evenredig is met het atmosferische drukverschil..

ASDX-sensoren zijn bedoeld voor gebruik in niet-corrosieve en niet-ionische werkvloeistoffen zoals lucht en droge gassen. Alle producten zijn ontworpen en vervaardigd volgens de ISO 9001-norm.

Productkenmerken

Uitvoeropties: 14-bits Nummers compatibel met I2C of SPI

In 0 ° C tot 85 ° C [32 ° F tot 185 ° F] temperatuurbereik van ASIC-instellingsprecision en temperatuurcompensatie

Lage werkspanning

Type absolute, differentiële en meetdrukken

Druk varieert van 10 inH2O tot 5 psi

InH2O, psi, mbar, bar en kPa worden gebruikt voor standaardkalibratie

De totale foutband is 2,0 % FSS bij vol bereik

Voldoen aan de RoHS-norm

Specificaties:
