Productbeschrijving:

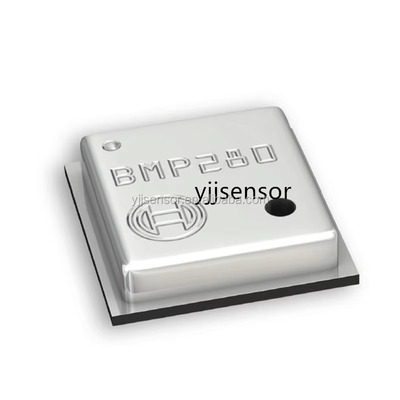

YJJ BMP280 Digitale Barometrische Druksensor met Ultra-Laag Vermogen Gebruikt in Meteorologie

Kenmerken:

De BMP280 is een absolute druksensor ontworpen voor mobiele toepassingen. De sensormodule is verpakt in een extreem compacte behuizing. Het kleine formaat en het lage stroomverbruik maken implementatie mogelijk in batterijgevoede apparaten zoals mobiele telefoons, GPS-modules of horloges.

Net als zijn voorganger, de BMP180, is de BMP280 gebaseerd op bewezen piëzoresistieve druksensortechnologie met hoge precisie en lineariteit, evenals langdurige stabiliteit en hoge EMC-robuustheid. Talrijke apparaatbedieningsopties bieden de hoogste flexibiliteit voor het optimaliseren van apparaten voor stroomverbruik, resolutie en filterprestaties. Ontwikkelaars krijgen een set geteste standaardinstellingen (zoals gebruiksscenario's) aangeboden om het ontwerp zoveel mogelijk te vereenvoudigen.

toepassing

- verbeterde GPS-navigatie (bijv. tijdsverbetering, dead reckoning, hellingsdetectie)

- binnen navigatie (vloerdetectie, liftdetectie)

- buiten navigatie, recreatie en sporttoepassingen

- weersvoorspelling

- gezondheidszorgtoepassingen (bijv. spirometrie)

- indicatie van verticale snelheid (bijv. stijg-/daalsnelheid)

Pinbeschrijving:

Pin1: VCC (3.3v voeding)

Pin2: GND

Pin3: SCL (kloksignaal voor I2C-communicatiemodus)

Pin4: SDA (datasignaal voor I2C-communicatiemodus)

Pin5: CSB (pin gebruikt in SPI-communicatiemodus, deze keer niet gebruikt, kan zwevend zijn)

Pin6: SDO (sensoradres controlebit, bij aansluiting op GND is het apparaatadres in I2C 0xEC, en het hoge niveau is 0xEC+1, deze keer aangesloten op GND)

Sensor testbereik:

Temperatuur: - 45 °C ~ + 85 °C

Atmosferische druk: 0~20000hPa (hpa)

Belangrijkste meetmodi:

Slaapmodus: wanneer de stroom het niveau van uA bereikt, is de typische waarde 0.1ua en de maximale waarde is 0.3ua. Al het meetwerk stopt.

Normale modus: Normale werking, relevante werkintervaltijd kan via register worden geregeld.

Geforceerde modus: de hoofdcontroller initieert een verzamelopdracht, de sensor verzamelt een signaal en gaat vervolgens naar de slaapmodus, wachtend op de volgende activering (deze keer nutteloos).

Alle registers en hun adressen in de BMP280-sensor worden hieronder weergegeven. Raadpleeg de datamanual voor meer details.

Specificaties:
