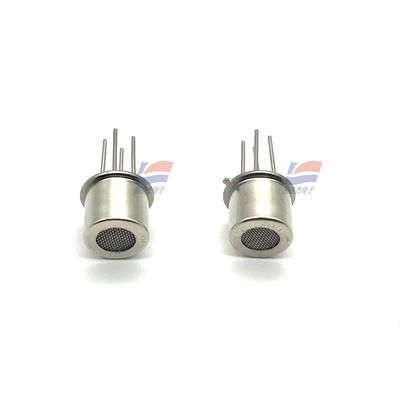

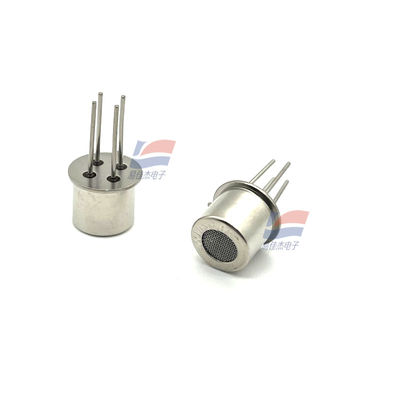

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

Productbeschrijving:

YJJ MP801 0,5 - 1000 PPM Metaaloxide Halfgeleider (MOS) Luchtkwaliteitssensor

Kenmerken:

De MP801 is een metaaloxide halfgeleider (MOS) luchtkwaliteitssensor, gevoelig voor benzeen, -, formaldehyde, alcohol en rook. Het typische detectiebereik is 0,5 - 1000 ppm (gemeten met alcohol), en de standaard testomstandigheden zijn 20 ± 2 ℃, 65 ± 5% RV, met een voorverwarmingstijd van ≥ 48 uur.

Parameters Symbool / Eenheid Typische Waarde / Bereik Opmerkingen

Gedetecteerd Gas — Benzoëzuur, -, Formaldehyde, Alcohol, Rook Niet-selectief, gevoelig voor meerdere VOS'en en rook

Detectiebereik ppm 0,5 - 1000 (Alcohol) Gegevens zijn gebaseerd op alcohol als referentie, andere gassen vereisen kalibratie

Lusspanning Vc ≤ 24 V DC Standaard test Vc = 5,0 ± 0,1 V

Verwarmingsspanning Vh 5,0 ± 0,1 V AC/DC Vereist stabiele voeding om consistentie te garanderen

Belastingsweerstand Rl Instelbaar Door spanningsdeling om weerstandsverandering om te zetten in spanningsuitgang

Verwarmingsweerstand Rh 95 ± 10 Ω (kamertemperatuur) Uit werkelijke meting, varieert tussen ongeveer 85 - 130 Ω voor verschillende batches, raadpleeg werkelijke meting / batchspecificaties

Verwarmingsvermogen Ph ≤ 300 mW Andere gegevens tonen ook ≤ 240 mW, het is een batchverschil

Gevoelige lichaamsweerstand Rs 1 kΩ - 15 kΩ (10 ppm Alcohol) Verandert met gastype / concentratie

Gevoeligheid S ≥ 2 (10 ppm Alcohol) S = Rs (lucht) / Rs (10 ppm Alcohol)

Concentratieslope α ≤ 0,6 (Alcohol) α = R (50 ppm) / R (10 ppm), weerspiegelt lineariteit

Standaard testomstandigheden — T = 20 ± 2 ℃; RV = 65 ± 5%; Vc = 5,0 ± 0,1 V; Vh = 5,0 ± 0,1 V Gegevens zijn gebaseerd op deze omstandigheden

Voorverwarmingstijd — ≥ 48 uur Nieuwe onderdelen / na lange opslag vereisen voldoende voorverwarming

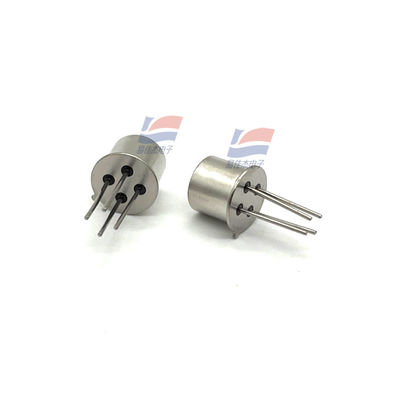

Pakket / Pin — Metaal, DIP-4 1/2 pin voor verwarming; 3/4 pin voor meting

Werkingsprincipe — Metaaloxide Halfgeleider (MOS) Weerstand neemt toe met de concentratie van het doelgas

Selectie- en gebruikstips

Detectiebereik en gevoeligheid: 0,5 - 1000 ppm gebaseerd op alcohol als referentie; S ≥ 2 bij 10 ppm alcohol is de benchmark, werkelijke kalibratie is vereist op basis van het doelgas en het concentratiebereik.

Voeding en verwarming: Lusspanning ≤ 24 V DC; Verwarming Vh = 5,0 ± 0,1 V (AC/DC); Verwarmingsweerstand Rh ≈ 95 ± 10 Ω, Vermogensverbruik ≤ 300 mW (gegevens tonen ≤ 240 mW), raadpleeg werkelijke meting / batchspecificaties.

Belastingsweerstand Rl: Instelbare spanningsdeling om spanningsuitgang te verkrijgen; Rl beïnvloedt gevoeligheid en lineariteit, moet worden geoptimaliseerd voor het doelgas.

Omgeving en stabiliteit: Standaard test 20 ± 2 ℃, 65 ± 5% RV; Voor langdurige opslag, aanbevolen - 20 tot + 60 ℃, droog afgesloten; Vermijd gas met hoge concentratie, siliciumdamp en watercondensatie voordat u de stroom inschakelt.

Voorverwarming en veroudering: Nieuwe onderdelen of na lange opslag, voorverwarmen ≥ 48 uur; De verouderingstijd voor opslag moet dienovereenkomstig worden verlengd voor langere opslagperioden.

Niet-selectief en kruisgevoeligheid: Reageert op benzeen, -, formaldehyde, alcohol en rook; Moet interferentie in het doelsituatie evalueren en kalibreren.

Uitleg van gegevensvariaties

Verwarmingsvermogen: Mainstream gegevens zijn ≤ 300 mW, ook beschreven als ≤ 240 mW, het is een batch / versieverschil, raadpleeg werkelijke meting en batchspecificaties.

Verwarmingsweerstand: Gebruikelijk ongeveer 95 ± 10 Ω, sommige gegevens 85 - 130 Ω, aanbevolen om de bias te ontwerpen op basis van de werkelijke batchmeting.
