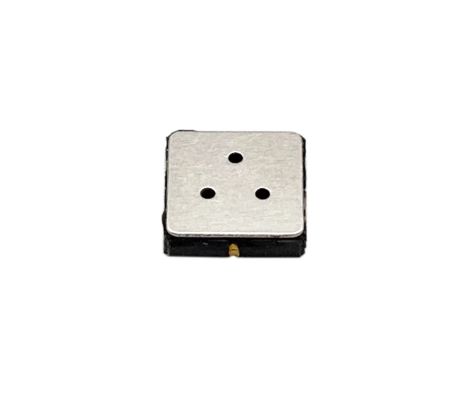

SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

SMD1013B SMD1013 MEMS VOC-gassensor met hoge gevoeligheid, laag stroomverbruik, luchtkwaliteitssensor

Algemene inleiding:

De SMD1013 is een MEMS (Micro - Electro - Mechanical Systems) halfgeleider gas sensor, die is ontworpen met high-precision technologie.een goede bescherming en stabiliteit bieden voor de gevoelige interne onderdelenDeze sensor kan verschillende gassen detecteren, waaronder alcohol, rook, formaldehyde, enz., waardoor deze geschikt is voor een breed scala van toepassingen in milieubewaking, veiligheidsdetectie,en industriële procescontrole.

Technische specificaties

• Geïdentificeerd gas en concentratiebereik:
  • De sensor kan ethanol detecteren binnen een concentratiebereik van 0 tot 100 ppm.Dit maakt het een veelzijdige optie voor verschillende gasdetectie-scenario's..
  • De resolutie voor de detectie van ethanol is 0,2 ppm, waardoor nauwkeurige metingen van lage ethanolconcentraties mogelijk zijn.
• Elektrische parameters:
  • Circuitspanning (Vc): het kan werken onder een spanning van ≤ 5 V of 3,3 V gelijkstroom, waardoor het flexibel is in verschillende schakelontwerpen.
  • Verwarmingsspanning (Vh): de vereiste verwarmingsspanning bedraagt 1,6 ± 0,1 V, die zowel wisselstroom als gelijkstroom kan zijn.Deze verwarming is van cruciaal belang voor het activeren van het halfgeleidermateriaal in de sensor om de gasdetectie te verbeteren.
  • Belaste weerstand (RL): de weerstand is verstelbaar en de specifieke waarde is afhankelijk van het leveringsverslag.Deze instelbaarheid stelt gebruikers in staat om de uitgang van de sensor te optimaliseren volgens hun specifieke circuitvereisten.
  • Verwarmingsweerstand (Rh): bij kamertemperatuur wordt de verwarmingsweerstand gemeten op 45 ± 3 Ω.
  • Verwarmingsvermogen (Ph): Het verwarmingsvermogen bedraagt ≤ 30 mW, wat wijst op een relatief laag energieverbruik voor het verwarmingsproces.
  • Gevoelige lichaamsweerstand (Rs): bij test in lucht varieert de gevoelige lichaamsweerstand tussen 10 en 500 KΩ.
• Gevoeligheid en aanverwante parameters:
  • Gevoeligheid (S): gedefinieerd als R0 (in lucht) / Rs (in 10 ppm ethanol), is de gevoeligheid van de SMD1013-sensor ≥ 6,met een significante verandering van de weerstand bij blootstelling aan een kleine hoeveelheid ethanol in de lucht.
  • helling (α): de helling, die de snelheid van verandering van de sensorrespons ten opzichte van verschillende ethanolconcentraties weergeeft, is ≤ 0,3 (R10ppm / R1ppm ethanol).
• Testcondities:
  • Omgevingsomstandigheden: de standaardtestomstandigheden voor temperatuur en vochtigheid zijn respectievelijk 20 ± 2 °C en 55 ± 5 % RH.
  • Circuitcondities: voor het standaardtestcircuit wordt Vc ingesteld op 5 V of 3,3 ± 0,1 V en Vh op 1,6 ± 0,1 V. De voorverwarmingstijd die nodig is om een nauwkeurige meting te kunnen maken, bedraagt 3-5 minuten.
• Reactietijd en hersteltijd:
  • Reactietijd (T90): Het duurt minder dan 30 seconden voordat de sensor 90% van zijn eindresponswaarde bereikt wanneer hij wordt blootgesteld aan het doelgas, wat wijst op een relatief snelwerkende eigenschap.
  • Hersteltijd (T10): de sensor kan binnen minder dan 60 seconden na verwijdering van het gas tot 10% van zijn oorspronkelijke toestand herstellen.
• Levensduur:

De gassensor SMD1013 heeft een levensduur van ≥ 3 jaar, waardoor een betrouwbare werking op lange termijn in verschillende toepassingen wordt gewaarborgd.

Toepassingen

• Veiligheid van het huis: het kan worden geïntegreerd in beveiligingssystemen van het huis om alcohollekken te detecteren (bijvoorbeeld in huishoudens met een grote hoeveelheid alcohol).de aanwezigheid van rook en formaldehyde, die schadelijk kunnen zijn voor de menselijke gezondheid.
• Industriële omgevingen: In industriële omgevingen kan het worden gebruikt om de concentratie van vluchtige organische verbindingen zoals in de lucht,bij te dragen tot het waarborgen van een veilige werkomgeving en de naleving van milieuvoorschriften.
• Automobilerij en vervoer: Voor toepassingen op het gebied van auto's kan het worden gebruikt om alcohol in de bestuurderskabine te detecteren om dronken rijden te voorkomen.het kan worden toegepast in voertuigen voor openbaar vervoer om de luchtkwaliteit in de hutten te controleren.
