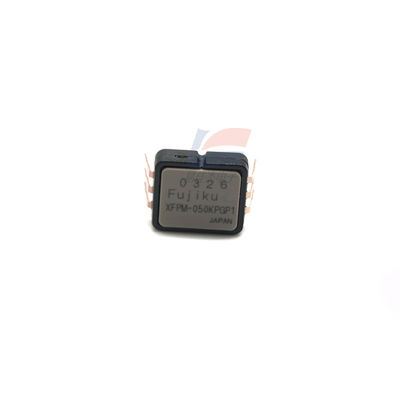

YJJ XFPM-050KPG XFPM-050KPGR Druksensoren voor Industriële Automatisering en Instrumentatie

Productbeschrijving:

YJJ XFPM-050KPG XFPM-050KPGR Druksensoren voor Industriële Automatisering Instrumentatie

Kenmerken:

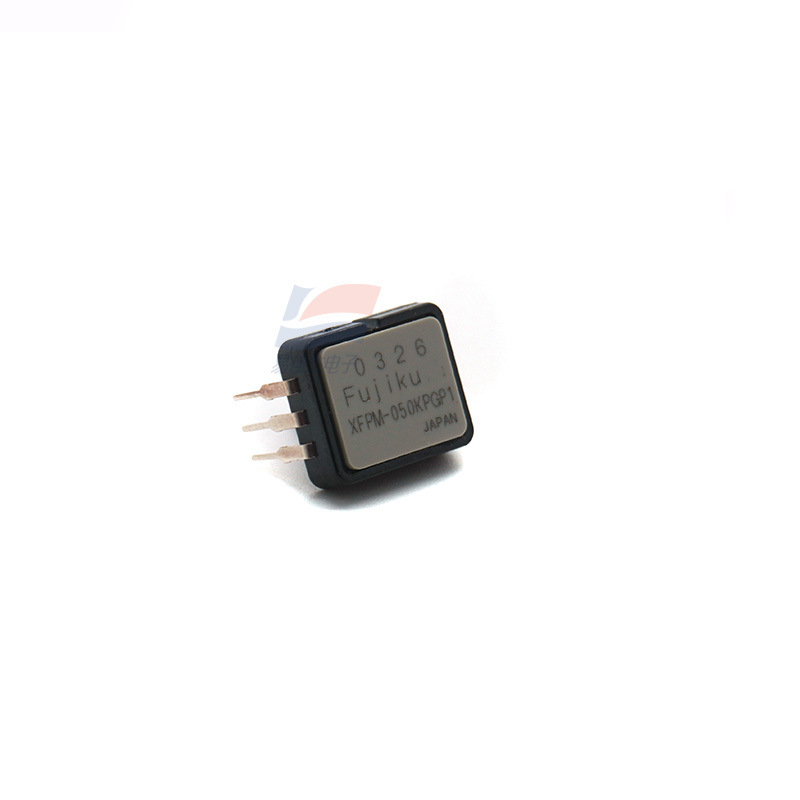

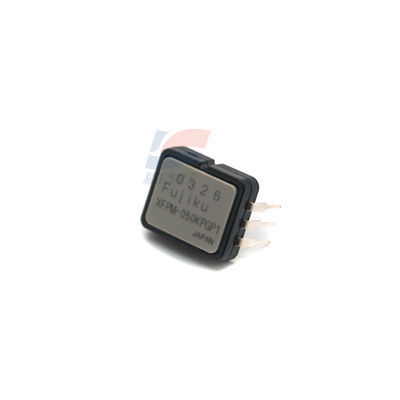

XFPM-050KPG is een precisie piezoresistieve druksensor geproduceerd door Fujikura. Het beschikt over een laag stroomverbruik en brede temperatuuraanpassing, en wordt veel gebruikt in industriële controle, medische apparatuur en andere scenario's. Hieronder volgt de gedetailleerde parameterbeschrijving en gebruiksintroductie van deze sensor:
I. Kernparameterbeschrijving
(1) Basisprestatieparameters
Meetbereik: 0~7,25 psi (ongeveer 0~50 kPa), behorend tot de categorie micro-drukmeting, met gauge-drukdetectiemodus.
Nauwkeurigheid gerelateerd: Totale nauwkeurigheid ±1,5% FS (volledige schaal), inclusief niet-lineariteit, hysteresis, enz. Uitgebreide fouten; sommige specificaties kunnen een hogere nauwkeurigheid bereiken, met een foutbereik van slechts ±0,125% FS (optioneel).
Uitgangssignaal: Analoge spanningsuitgang, typische nulpuntverschuiving 0,2V; ondersteunt verschillende standaard uitgangstypes (optioneel), zoals 4-20mA, 0-5Vdc, 1-5Vdc, 0-10Vdc, enz.
Gevoeligheid: Gevoeligheidsparameter is 3 (eenheid aangepast aan spanningsuitgangskarakteristieken), full-scale uitgangssignaal komt lineair overeen met drukveranderingen, wat signaalacquisitie en -verwerking vergemakkelijkt.
Reactietijd: 2000 µs (2 milliseconden), in staat om snel te reageren op drukveranderingen, geschikt voor dynamische drukmonitoring scenario's.
(2) Elektrische en stroomverbruikparameters
Voedingsspanning: 4,75~5,25 Vdc, compatibel met 3,0V, 3,3V, 5,0Vdc voedingsspanningen, geschikt voor verschillende apparatuurvoedingsvereisten.
Maximale stroom: 10,0 mA, laag stroomverbruikmodus (3,3Vdc) maximaal slechts 2 mA, geschikt voor apparaten op batterijen of systemen met een laag vermogen.
Isolatieweerstand: 4Ω, stabiele DC-impedantieprestaties tussen het circuit en het elastische lichaam, waardoor de elektrische veiligheid wordt gewaarborgd.
(3) Omgevings- en temperatuurparameters
Bedrijfstemperatuurbereik: -40℃~125℃, geschikt voor extreme hoge en lage temperatuuromgevingen.
Temperatuurcompensatiebereik: 0℃~85℃, binnen dit bereik worden nulpunt- en gevoeligheidsdrift strikt gecompenseerd, waardoor een stabiele meetnauwkeurigheid wordt gewaarborgd.
Stabiliteit: Beschikt over uitstekende langetermijnstabiliteit en anti-driftvermogen, driftparameter is 4 (gebaseerd op percentage van de volledige schaal), waardoor de kalibratiefrequentie bij langdurig gebruik wordt verminderd.
(4) Mechanische en structurele parameters
Materiaal en verpakking: Hoofdmateriaal is roestvrij staal, met goede isolatie; verpakkingsvorm is DIP-6 (dual in-line package), vierkante structuur, klein formaat (lengte × breedte = 8,0 mm × 8,0 mm), ondersteunt through-hole installatie (Through Hole Mount).

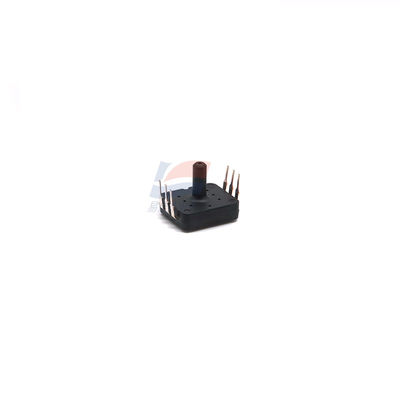

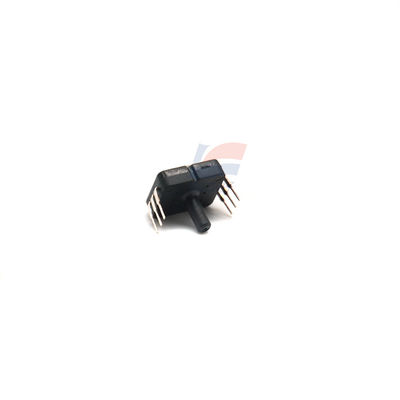

Drukinterface: Rechte poort, poortdiameter 3,2 mm, hoogte 6 mm, wat de verbinding met de gemeten mediumleiding vergemakkelijkt.
Overbelastingscapaciteit: Maakt overbelasting van 7% FS mogelijk, heeft een hoge schok- en overdrukbeschermingscapaciteit, waardoor de levensduur wordt verlengd.
II. Belangrijkste toepassingen
Industriële automatisering: Geschikt voor drukmonitoring in hydraulische/luchtsystemen, drukfeedbackregeling in industriële machines en machines, spuitgieten, stempelgieten, enz., evenals drukstatusmonitoring van pompen en compressoren, wat helpt bij het optimaliseren van productieprocessen en het waarborgen van de veilige werking van apparatuur.
Medische apparatuur: Kan worden ingebed in wegwerp bloeddrukmeters, multi-parameter monitoren, bloedcelanalyzers, enz., voor precieze meting van menselijke bloeddruk, gasleidingdruk, enz., die voldoen aan de strenge eisen van medische apparatuur voor nauwkeurigheid en stabiliteit.
Consumentenelektronica en huishoudelijke apparaten: Geschikt voor huishoudelijke apparaten zoals wasmachines, stofzuigers, opblaasapparaten, enz., voor scenario's zoals drukschakelaarbesturing, indirecte meting van vloeistofniveau (via drukconversie), enz., waardoor de productintelligentie en betrouwbaarheid worden verbeterd. Laboratorium- en testapparatuur: Gebruikt voor druk kalibratie en monitoring van HVAC (verwarming, ventilatie en airconditioning) en koelsystemen, evenals micro-drukmetingsvereisten in verschillende wetenschappelijke onderzoeksexperimenten. Het is compatibel met multi-voltage voedingsomgevingen in laboratoria en is eenvoudig te installeren.
Andere scenario's: Het wordt ook toegepast in gebieden zoals drukmonitoring in cleanrooms en druksensoren voor bewegingsapparatuur. Met een breed temperatuurbereik (-40℃~125℃) en lage stroomverbruikkenmerken is het geschikt voor complexe werkomgevingen.
III. Productkernvoordelen
Maakt gebruik van geavanceerde piezoresistieve sensortechnologie, met hoge precisie en snelle reactiemogelijkheden, met sterke anti-interferentiecapaciteit (in overeenstemming met CE EMI-normen).
Breed bedrijfstemperatuurbereik (-40℃~125℃) en temperatuurcompensatieontwerp, geschikt voor stabiele meting in zware omgevingen.
Compacte verpakking en flexibele installatiemethoden, compatibel met verschillende integratievereisten voor apparatuur en ondersteuning van aangepaste specificatieaanpassingen.
