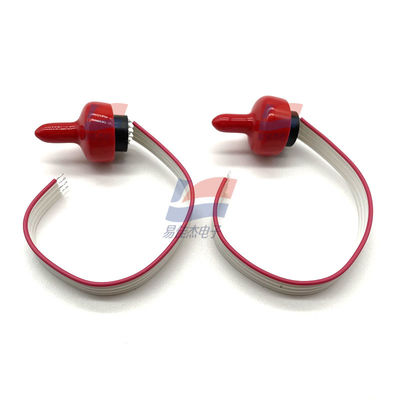

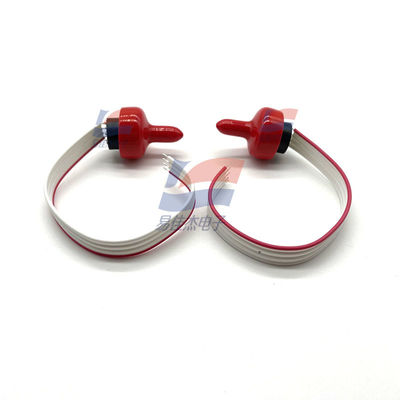

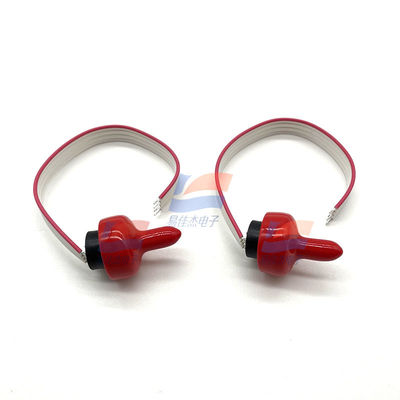

YJJ NPI-19A-CZ021GH Druksensor Wordt Gebruikt In Biomedische Instrumenten Met Een Druk Van 2,5 Psi

Productbeschrijving:

YJJ NPI-19A-CZ021GH Druksensor wordt gebruikt in biomedische instrumenten met een druk van 2,5 psi

Kenmerken:

De belangrijkste parameters en toepassingen van de NPI-19A-CZ021GH druksensor zijn als volgt:
Parameterbeschrijving
‌Werkdruk‌: 17,2 KPa
‌Uitgangsspanning‌: De uitgangsspanning varieert afhankelijk van de configuratie. De versie met constante stroom excitatie kan bijvoorbeeld een stroomuitgang van 1,5 mA leveren.
Voedingsspanning: Sommige configuraties ondersteunen een voeding van 10V.
Werktemperatuur: Tot 125℃
Verpakkingsvorm: Maakt gebruik van een met olie gevulde kernstructuur
Interfacetype: Ondersteunt flexibele bedrading of N-type poorten
Hoofdtoepassing
‌Sedimentatiebewaking‌: Geschikt voor verplaatsingsbewaking in scenario's zoals spoorwegen en funderingen van gebouwen.
Geschikt voor ruwe omgevingen: Uitgerust met mediumisolatie en een met olie gevuld kernontwerp, kan het bestand zijn tegen hoge vochtigheid, trillingen en andere ruwe werkomstandigheden.

Gedetailleerde specificaties van de NPI-19A-CZ021GH druksensor
De NPI-19A-CZ021GH is een industriële druksensor uit de NPI-19-serie van NovaSensor, een merk van Amphenol. Hij is voornamelijk ontworpen voor lagedrukmetingscenario's, waarbij diëlektrische isolatietechnologie en een piëzoresistief detectieproces worden gebruikt, wat hoge precisie en hoge betrouwbaarheid combineert. Hieronder staan de gedetailleerde parameters en belangrijke informatie:
1. Kern technische parameters
1.1 Drukgerelateerde parameters
Meettype: Relatieve druk
Standaard meetbereik: 0~2,5 psi (equivalent aan 0~17,2 kPa, 1 psi ≈ 7 kPa)
Maximale overbelastingsdruk: 3 keer de nominale druk (voor constante stroomvoeding), 2 keer de nominale druk (voor constante spanningsvoeding)
Statische nauwkeurigheid: ±0,1% FSO (typische waarde), ±0,5% FSO (maximumwaarde), inclusief lineariteits-, herhaalbaarheids- en hysterese-fouten
Temperatuurcompensatiebereik: 0~70℃ (32~158°F), de maximale temperatuurfout na compensatie is ≤0,75% FSO

Omgevings- en fysieke parameters
2.1 Omgevingsaanpassing
Bedrijfstemperatuur: -40~125℃ (-40~257°F)
Opslagtemperatuur: -40~125℃ (-40~257°F)
Vochtigheidsaanpassing: Geen duidelijke indicatie, het wordt aanbevolen om een condenserende omgeving te vermijden (compatibel met conventionele industriële vochtigheid)
Trillingsbestendigheid: Ondersteunt conventionele industriële trillingsomgeving bij een frequentie van 20~2000Hz (specifieke waarden niet gespecificeerd, raadpleeg de seriekenmerken)
Schokbestendigheid: Ondersteunt industriële schoksterkte onder 11ms puls (raadpleeg de 100g schokbestendigheidskenmerken van de serie)
2.2 Fysieke en structurele parameters
Hoofdmateriaal: 316 roestvrijstalen isolatiemembraan, compatibel met 316SS adaptieve media (sterke corrosiebestendigheid)
Afmetingsspecificaties: Cilindrische structuur, diameter 18,8~19 mm, lengte 7~7,1 mm (standaard NPI-19 serie grootte)
Gewicht: Ongeveer 10 gram (lichtgewicht ontwerp, gemakkelijk voor integratie)
Drukpoort: Geen ingebouwde poort (moet worden gecombineerd met een adaptieve poortmodule), ondersteunt gelaste afdichting/zijafdichting ontwerp, optionele draadinterfaces zoals 1/2"-20 UNF, 1/4"-18 NPT
Afdichtingsspecificatie: Configuratie type A bevat O-ring (maat φ16,76×0,99 mm) om de afdichtingsprestaties te garanderen
Verpakkingsvorm: Buis (buisvormige verpakking), handig voor opslag en transport
3. Productkenmerken en toepassingsscenario's
3.1 Voordelen
Diëlektrisch isolatieontwerp: De sensorschip is verpakt in een met olie gevulde holte en het meetmedium wordt geïsoleerd door een roestvrijstalen membraan om schade aan de chip door corrosie of vervuiling te voorkomen
Geavanceerde technologie: Maakt gebruik van Senstable® piëzoresistieve sensortechnologie en het hybride keramische substraat integreert een temperatuurcompensatieweerstandsnetwerk, met uitstekende stabiliteit
Dubbele voedingsmodi: Ondersteunt constante stroom (1,5 mA) of constante spannings (10V DC) voeding, aanpassing aan verschillende systeemontwerpvereisten
Lange levensduur: De drukcycluslevensduur is ongeveer 10 miljoen keer, met kleine langetermijndrift en sterke duurzaamheid in industriële scenario's
3.2 Typische toepassingen
Vloeistof/gas drukregelsystemen, industriële procesdetectie en automatische besturing
Energiebeheer, milieubescherming en waterzuiveringssystemen (zoals brugwaterniveaudetectie)
Maritieme navigatiesystemen, koel- en zuurstofgeneratieapparatuur, dieselmotorsystemen, landbouwmachines
HVAC (Verwarming, Ventilatie en Airconditioning) systemen, biomedische instrumenten en andere lagedruk- en hoogprecisie-meetscenario's
4. Aanvullende opmerkingen
Dit model behoort tot het lagedrukmodel van de NPI-19-serie. Voor hogere meetbereiken (zoals 0~300 psi) kunt u verwijzen naar het NPI-19 VC-model van dezelfde serie. Voor gedetailleerde pindefinities, poortaanpassingsschema's of complete temperatuurfoutcurves kunt u verwijzen naar de officiële NPI-19-serie technische handleiding van Amphenol, of contact opnemen met de geautoriseerde agenten van het merk voor aangepaste ondersteuning.
