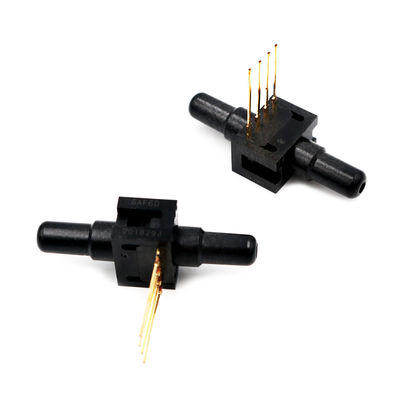

YJJ 26PCAFA6D 1Psi Druksensor Wordt Gebruikt in de Industriële Automatisering van Medische Apparatuur

Productbeschrijving:

YJJ 26PCAFA6D 1Psi Druksensor wordt gebruikt in de industriële automatisering van medische apparatuur

Kenmerken:

Druksensoren 22/24/26PC-serie

Gage en Differentieel/Onversterkt

- 1 MICRO SWITCH Sensing and Control 11-800-537-6945 VS1F1-815-235-6847 Internationaal 11-800-737-3360 Canada 17

GAGE SENSOR

Druk wordt uitgeoefend op poort P2. Poort P1 ventileert naar omgevingsdruk

Montageafmetingen (alleen ter referentie)

1 x 4 Terminatie (Stijl 1), Rechte poort (Stijl A)

Pin 1 is gekerfd en wordt rechts van de behuizing weergegeven. Pin 2 bevindt zich naast Pin 1, enz.

Excitatiespanning — 10,0 16,0 Vdc

Reactietijd — — 1,0 ms

Ingangsweerstand 5,5 k 7,5 k 11,5 k Ohm

Uitgangsweerstand 1,5 k 2,5 k 3,0 k Ohm

Span P2>P1(1) Min. Typ. Max.

0 tot 1 14,7 16,7 18,7 mV

0 tot 5 47 50 53 mV

0 tot 15 96 100 104 mV

Nuloffset Min. Typ. Max.

0 tot 1 -2,0 0 +2,0 mV

0 tot 5 -2,0 0 +2,0 mV

0 tot 15 -2,0 0 +2,0 mV

-ity (BFSL P2>P1) Typ. Max.

0 tot 1 — ±0,50 ±1,75 % span

0 tot 5 — ±0,50 ±1,5 % span

0 tot 15 — ±0,50 ±1,0 % span

Nulverschuiving 25 °C tot 0 °C, 25 °C tot 50°C(2) Typ. Max.

0 tot 1 — — ±1,0 mV

0 tot 5 — — ±1,0 mV

0 tot 15 — — ±1,0 mV

Spanverschuiving 25 °C tot 0 °C, 25 °C tot 50°C(2) Typ. Max.

0 tot 1 — ±1,5 ±4,5 % span

0 tot 5 — ±1,0 ±1,7 % span

0 tot 15 — ±0,75 ±1,5 % span

Herhaalbaarheid en Hysteresis Typ. Max.

0 tot 1 — ±0,2 — % span

0 tot 5 — ±0,2 — % span

0 tot 15 — ±0,2 — % span

Overdruk P2>P1; P1>P2 Typ. Max.

0 tot 1 — — 20 psi

0 tot 5 — — 20 psi

0 tot 15 — — 45 psi

Opmerkingen:

1. Span is het algebraïsche verschil tussen de uitgang bij maximale nominale werkdrukken en de uitgang bij 0 psi.

2. Temperatuurfout wordt berekend ten opzichte van 25 °C.

SPECIFICATIES

Karakteristieke Beschrijving

Opslagtemperatuur -55 °C tot 100 °C [-67 °F tot 212 °F]

Bedrijfstemperatuur -40 °C tot 85 °C [-40 °F tot 185 °F]

Gecompenseerde temperatuur 0 °C tot 50 °C [32 °F tot 122 °F]

Uitlijningspennen 0,86 mm [0,034 inch] diameter pennen steken door PCB

Poortdiameter 1,88 mm [0,074 inch] diameter gebruikt standaard 0,59 mm [0,0625 inch] ID-slang

Poortoriëntatie Parallel aan PCB (laag profiel op board)

Pick-up functie 3,18 mm [0,125 inch] functie op poortafdekking

SMT Solder · Sn 96,5 Ag 3,5 No Clean Flux

· Sn 63 Pb 37 No Clean Flux

SMT Reflow Profiel Max. piektemperatuur van 260 °C [500 °F] gedurende 10 seconden

Media Compatibiliteit Beide poorten zijn beperkt tot media die compatibel zijn met polyftalamide,

fluorosilicone en silicium.

Schokkwalificatie getest tot 150 g

Trilling MIL-STD-202. Methode 213

(150 g halve sinus 11 ms)

Gewicht 0,5 gram [0,0176 oz]
