Productbeschrijving:

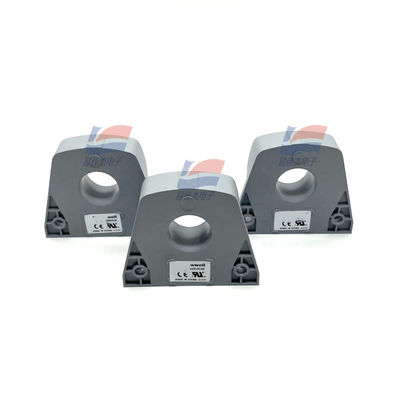

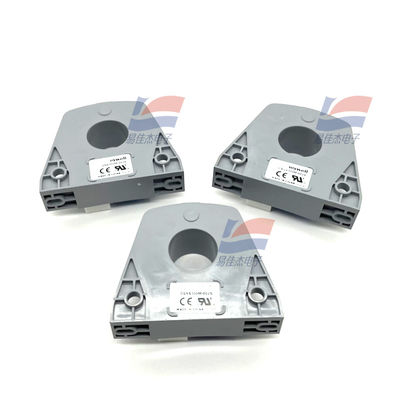

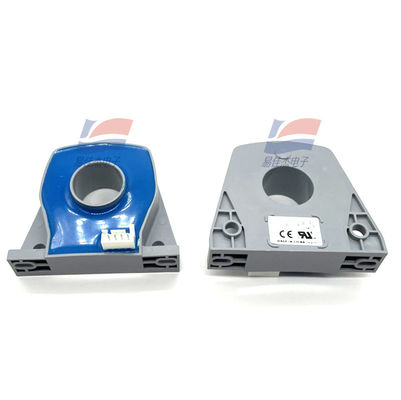

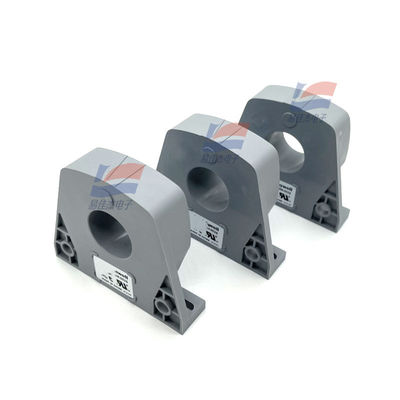

YJJ CSNS300M-002S ±600A Hoogprecisie Stroomsensor Wordt Gebruikt voor Stroommeting in Industriële Toepassingen
Kenmerken:
CSNS300M-002S closed-loop stroomsensor, gebaseerd op het magnetische compensatieprincipe. Elektrische isolatie tussen primaire en secundaire zijde circuits voor het meten van gelijkstroom, wisselstroom en pulsstromen.
Elektrische parameters
Nominale stroom: 300a.t RMS (nominale waarde)
Meetbereik: 0~ 600a. t(DC~AC Peak)
Gemeten weerstand (bij 70 ° C) : Rm de Rm min Max
Met 18V, bij 300a.t Max: 5ohm 82ohm
T Max: 5ohm 25ohm
Analoge uitgangsstroom (bij 50A) : 150mA
Turnsverhouding: 1/2000
Precisie (25 ° C) : beter dan plus of min 0,75% ln
Voedingsspanning: 12~18VDC(5%)
Isolatie: 6KVrms/50KHz/1 minuut
Nauwkeurigheid - dynamische parameters
Nulpuntsstroom (25 ° C) : beter dan + / - 0,30 mA
Offsetstroom temperatuurdrift (0 ~ 70 ° C) : beter dan + / - 0,60 mA
Lineariteit: beter dan 0,20%
Reactietijd: beter dan 500ns
Frequentiebandbreedte: DC~150 KHz
Dl /dT precisie tracking: beter dan 100A/ s
Technische indicatoren
Bedrijfstemperatuurbereik: - 40 ~ 85 ° C
Opslagtemperatuurbereik: - 40 ~ 90 ° C
Stroomverbruik: 20mA plus uitgangsstroom
Secundaire weerstand (+ 70 ° C) : 31 Ω
Sensorbehuizing: geïsoleerde plastic behuizing
Verbindingsvorm (primair) : perforatie
Verbindingsvorm (secundair) : 4-pins connector
Specificaties:
| Nominale stroom (In) |
300a.t RMS |
| Meetbereik |
0~ 600a. t(DC~AC Peak) |
| Reactietijd |
0,5 us |
| Sensortype |
Closed Loop |
| Nauwkeurigheid |
+/- 0,5 % |
| Bedrijfsspanning |
12 V tot 18 V |
