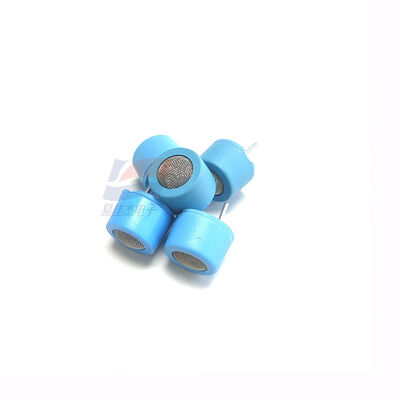

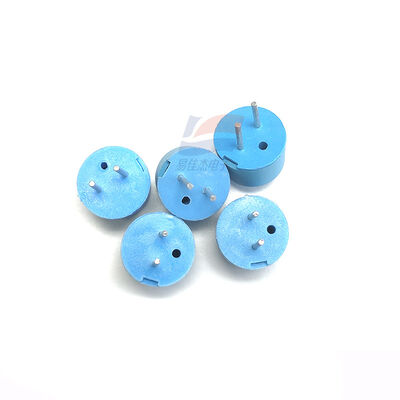

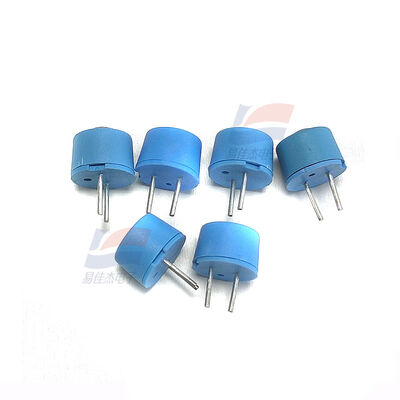

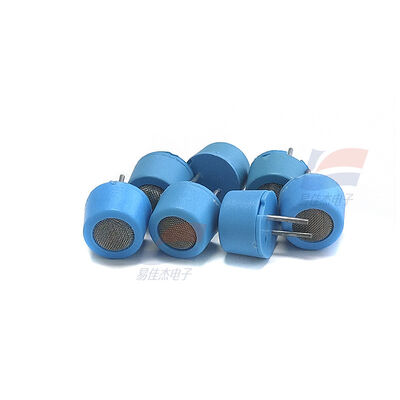

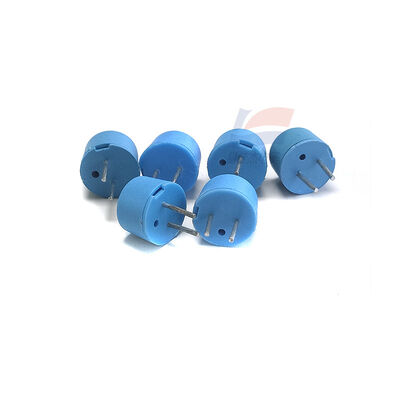

YJJ MQ-D1 halfgeleidergassensor voor het detecteren van gaslekken in huishoudens

Productbeschrijving:

YJJ MQ-D1 halfgeleidergassensor voor het detecteren van gaslekken in huishoudens

Kenmerken:

De MQ-D1 halfgeleider brandbare gassenzer behoort tot de MQ-D-serie van lage-vermogen modellen. Het kan verschillende soorten brandbare gassen en rook detecteren. Het heeft een lage kosten en een eenvoudig circuit,en wordt hoofdzakelijk gebruikt voor het detecteren van gaslekken in huishoudelijke omgevingen.

I. Basisoverzicht

Model: MQ-D1

Sensor met metaaloxide halfgeleider (MOS) gassensor, de weerstand neemt af naarmate de concentratie van brandbaar gas toeneemt en geeft een analoog spanningssignaal

Verpakking: metalen behuizing TO verpakking, 4 pinnen (verwarmingsdraadspin 2 + signaalelektrodepin 2)

Core Positioning: lage vermogen breed spectrum brandbare gassen detectie, in vergelijking met de traditionele MQ-2 en MQ-4, met een lager stroomverbruik en kleinere grootte

II. Geïdentificeerd gas en bereik

1. detecteerbare gassen (breed spectrum type)

Natuurgas (methane CH4), gas, vloeibaar petroleumgas (LPG), waterstof, koolmonoxide (CO), acetyleen, benzine/kerosine damp, alkanen, rook, organisch brandbare damp

2. Meetbereik

500 ppm ~ 10000 ppm (0,05% ~ 1%), optimale gevoeligheid voor methaan

Kalibratiestandaard: 0,3% (3000 ppm) methaan

III. Volledige elektrische parameters (oorspronkelijke fabrieksspecificatie)

1. Energievoorziening en verwarming Parameters

Verwarmingsspanning VH: 6,0 V gelijkstroom

Loop werkspanning Vc: ≤ 24V DC

Standaardlastweerstand RL = 51Ω

Verwarmingsenergieverbruik: laag vermogen, veel lager dan bij gewone sensoren van de MQ-serie

2. Gassensor Elektrische kenmerken

Uitgangsspanning voor schone lucht: V0 = 0,7 ~ 1,6 V

Uitgangsspanning van gekalibreerd gas (0,3% methaan): V1 ≥ 2,5 V

Reactietijd (T90): ≤ 30 s (gas bereikt stabiel vermogen)

Hersteltijd: ≤ 60 s (uitgang van het gas en terugkeer naar de basiswaarde)

3. Werkomgeving

Werktemperatuur: -10°C ∙ +45°C

Bergingstemperatuur: -20 °C +50 °C

Omgevingsvochtigheid: ≤ 90% RH (geen condensatie)

Atmosferische druk: 650 ~ 800 mmHg

Stabiliteit op lange termijn: 24 uur aanhoudende werkcyclus, basisspanningsverschuiving **±15% binnen**

4. Pin Definitie (4-pin universele)

1, 2 pinnen: verwarmingsdraad (VH) (geen polariteit)

3, 4 pinnen: signaalterminals (Vc/RL) (aan beide uiteinden van de gassensor)

IV. Kernkenmerken van het product

Laag energieverbruik: exclusief ontwerp voor het verwarmen van de D-serie met een laag energieverbruik, geschikt voor batterij- en draagbare apparaten

Hoge gevoeligheid: Goed reageren op methaan, vloeibaar gas, gas, rook en organische brandbare dampen

Uitstekende langdurige stabiliteit, lange levensduur en goede weerstand tegen milieu-inmenging

Eenvoudig perifere circuit, alleen verwarming stroomvoorziening + spanningsdivider bemonstering vereist, single-chip ADC rechtstreeks leest

Goedkope, geschikt voor de massaproductie van grootschalige huishoudelijke apparaten

Verplichte voorverhitting (aanvankelijke voorverhitting bij aansteken ≥ 5 minuten voor stabiele metingen)

V. Belangrijkste toepassingen en toepassingsscenario's

1. Kerntoepassing

Huishoudelijk gaslekkalarm (detectie van aardgas, vloeibaar gas, stedelijk gaslek)

2Uitbreiding in alle scenario's

Veiligheid van het huis: detectie van lekkage van gas in de keuken, monitoring van gaslekken voor gaswaterverwarmers/wandovens

Industrieel en civiele sector: kleine inspeksie van lekkage van brandbaar gas, detectie van lekkage van gas in pijpleidingen

Milieubewaking: detectie van overschrijding van de grenswaarden voor brandbare gassen, rook en brandbare dampen in binnenruimten

Integratie van kleine apparaten: veiligheidsbescherming voor gaskachels, gasveiligheidsmodule voor droog-/verwarmingsapparatuur

Eenvoudige apparatuur: draagbare gasdetector, garage/kelder brandbare gasmonitoring, eenvoudig rookmelder
