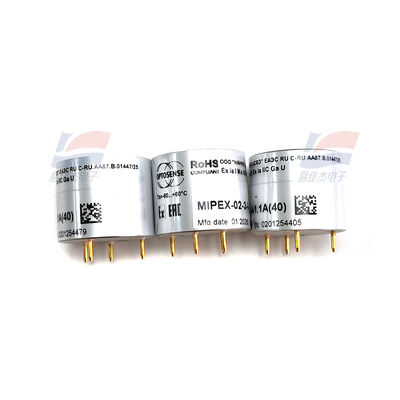

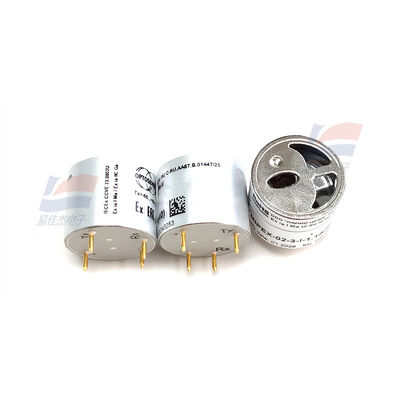

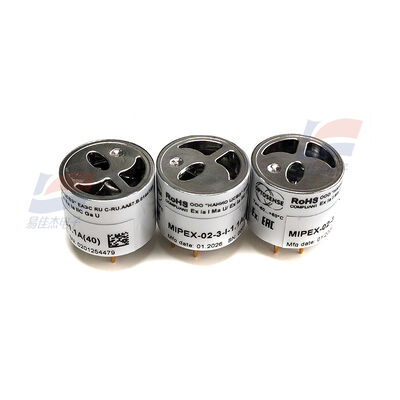

YJJ Mipex-02-3-I-1-1A (40) NDIR niet-dispergief infrarood optisch gassensor voor kolenmijnen

Productbeschrijving:

YJJ Mipex-02-3-I-1-1A (40) NDIR Niet-dispersieve Infrarood Optische Gassensor voor Kolenmijnen

Kenmerken:

Detectieprincipe: NDIR niet-dispersieve infrarood optische gassensor (specifiek voor methaan CH₄)

Modelachtervoegsel decoderen

02: MIPEX-02 basisserie (miniatuur laagvermogen infrarood)

3: Roestvrijstalen metalen behuizing (explosieveilige structuur)

I: Klasse I mijn explosieveilig (Klasse I explosieveilig voor ondergrondse kolenmijnen)

1: Specificatie meetbereik

1A: Hardwareversie, pin definitie, firmware configuratie

(40): Bereik 0 - 40% VOL methaan (CH₄), speciale hoge-bereik versie voor kolenmijnen

I. Algemeen Overzicht

Detectie van gas: Methaan CH₄ (aardgas, mijngas), zeer resistent tegen kruisinterferentie van koolwaterstoffen

Explosieveilige classificatie: Ex ia I Ma (mijn ondergronds intrinsiek veilige explosieveilig, Zone 0 toepasbaar), de hoogste explosieveilige classificatie exclusief voor mijnen

Structuur: Φ20mm microcilinder, 4-pins rechte stekkerpinnen, volledig afgedichte roestvrijstalen gaskamer, ingebouwde infrarood lichtbron + detector + MCU, uitgerust met temperatuurcompensatie

Kernpositionering: Een infrarood methaansensor met groot bereik en laag vermogen voor mijngas en aardgas in kolenmijnen, ter vervanging van katalytische verbrandingstype, bestand tegen vergiftiging, met extreem lange levensduur en zonder zuurstoftekortproblemen

II. Volledige Interpretatie van Modelcode platte tekst

MIPEX-02 - 3 - I - 1 - 1A (40)

Basisserie Behuizing Explosieveiligheidsgraad Bereik Instelling Hardwareversie Eindbereik

02: NDIR Infrarood Methaan 3 = Roestvrij Staal I = Kolenmijn Klasse I 1 = Groot Bereik 1A = Firmware (40) = 0 - 40% VOL CH₄

III. Kernmeetparameters (Originele Fabrieks specificaties)

1. Bereik en Nauwkeurigheid

Gemeten Gas: Methaan CH₄ (Gas)

Meetbereik: 0 - 40% VOL (40) (Exclusief Bereik)

Meetnauwkeurigheid: ±0.2% VOL (0 - 5%); ± Volledig Bereik 1.5% (Volledig Bereik)

Resolutie: 0.01% VOL

Lineariteit: <1% FS, Ingebouwde Fabrieks Lineariteitskalibratie

Kruisinterferentie: Lage interferentie met ethaan, propaan, etc. alkanen, exclusieve hoge selectiviteit voor methaan

2. Reactie en Voorverwarmen

Voorverwarmtijd: ≤120s (Stabiliteit na inschakelen)

Responstijd T90: ≤5s (Zonder stof filter); ≤15s (Met stof filter); ≤8s

Hersteltijd: ≤8s

Langetermijndrift: <0.5% FS / Jaar

IV. Volledige Elektrische Parameters

1. Stroomverbruik (Ultra-laag stroomverbruik, batterijvoeding voorkeur)

Bedrijfsspanning: 3.0 - 4.5 V DC (Typisch 3.3V)

Gemiddelde bedrijfsstroom: <0.5mA

Totaal stroomverbruik: <1.5 mW (Laagste stroomverbruik infrarood sensor in de industrie)

Slaapstand stroomverbruik: μA niveau

2. Signaaluitgang

Communicatie-interface: Volledig Digitale UART (Seriële poort TTL)

Baudrate: Standaard 9600 bps

Dataformaat: 8N1 (8 Databits, 1 Stopbit, Geen Pariteit)

Ingebouwd: Temperatuurcompensatie, Atmosferische drukcompensatie, Opslag van kalibratiegegevens, Directe uitvoer van concentratiewaarde, Geen externe algoritmeconversie vereist

3. Omgevingsparameters

Bedrijfstemperatuur: -40℃ ～ +60℃ (Klasse I brede temperatuur mijnbouw editie)

Omgevingsvochtigheid: 0 - 98% RH (Geen condensatie)

Atmosferische druk: 80 - 120 kPa

Beschermingsgraad: IP54, Stof- en spatwaterdicht, Ingebouwde gaskamer waterdampbestendig

Opslagtemperatuur: -55℃ ～ +60℃

V. Fysieke Afmetingen en Structuur

Vormafmetingen: Φ20.3 mm × 16.6 mm (Exclusief pinnen)

Behuizing: 304 Roestvrij Staal (Model 3 specificatie), Sterke, slagvaste, mijn-gebruik explosieveilige behuizing

Gewicht: 16.6 g (Roestvrijstalen editie)

Pinnen: 4 Pin Standaard Rechte Insteek Metalen Pinnen, PCB Direct Lassen

Ontworpen Levensduur: ≥10 Jaar (Infrarood optiek geen verbruiksartikelen, geen katalysatorvergiftiging en degradatie)

VI. Explosieveiligheidscertificering (Kernkwalificaties voor mijnbouw)

Explosienorm: Ex ia I Ma (IEC 60079 Mijn Klasse I, Intrinsiek Veilig, Hoogste Explosieveiligheidsgraad, Mijn 0 Zone Beschikbaar)

Toepasbaar: Ondergrondse kolenmijnen, methaan gevaarlijke omgevingen, geen elektrische vonk, geen detonatie risico

Nadelen van katalytische verbrandingssensoren: Niet bang voor siliciumvergiftiging, niet bang voor impact van hoge concentratie gas, geen zuurstoftekort falen

VII. Kernvoordelen van het Product

Exclusief Groot Bereik (40): 0 - 40% VOL, Dekt Alle Gevaarlijke Intervallen van Mijngas (Explosielimiet 5% VOL)

Top Mijn-Gebruik Explosieveiligheid: Ex ia I Ma, Enige Conformiteit Mijn Ondergrondse Infrarood Methaan Sensor Oplossing

Extreem Laag Stroomverbruik <1.5mW, Compatibel met Batterijgevoede Draagbare, Draadloze Bewakingsapparatuur

Voordeel Optisch Principe: 10 Jaar Levensduur, Geen Katalysator Vergiftiging, Hoge Stabiliteit, Zeer Kleine Temperatuurdrift

Ingebouwde Volledige Compensatie: Ingebouwde Temperatuur- en Atmosferische Drukcompensatie, Fabriekskalibratie, Enkele Chip Directe Concentratieaflezing

Roestvrijstalen Sterke Behuizing, Anti-stof, Vocht, Ondergrondse Harde Omgeving

Digitale UART Uitgang, Circuit Extreem Eenvoudig, Geen Perifere Signaalconditioneringscircuit

VIII. Belangrijkste Toepassingen en Toepassingsscenario's

1. Kernapplicatie Concentratiemeting van methaan in ondergrondse kolenmijnen, detectie van grootschalige lekkage van aardgas, vroege waarschuwing voor mijnbouwveiligheid

2. Toepassingssegmentatie

Kolengroei- en mijnbouwindustrie (dominant)

Ondergronds gasinspectie-instrument, draagbare gasdetector

Vaste gassensor, mijnbouwveiligheidsmonitoring onderstation, online gasmonitoring in tunnels

Alarm bij overschrijding van gas in kolenmijnwanden, ontgravingswanden, tunnels, afgesloten ruimtes

Olie- en gasenergie-industrie

Langeafstand aardgaspijpleiding, station grootschalige lekkagedetectie

Methaan hoge concentratiedetectie in olievelden, raffinaderijen en chemische fabrieksgebieden

Industriële veiligheidsapparatuur

Vaste brandbare gassensor, industriële gasanalysator

Methaan opgelost in transformatorolie (olie-gasfouten) monitoring

Draagbare / Draadloze apparaten

Laagvermogen batterijgevoede handheld detector, IoT draadloze gasbewakingsnode
