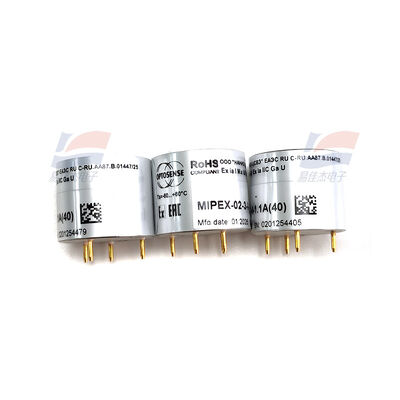

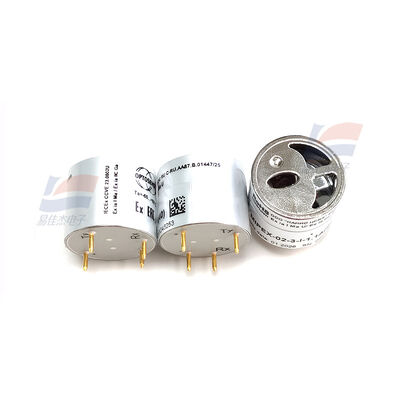

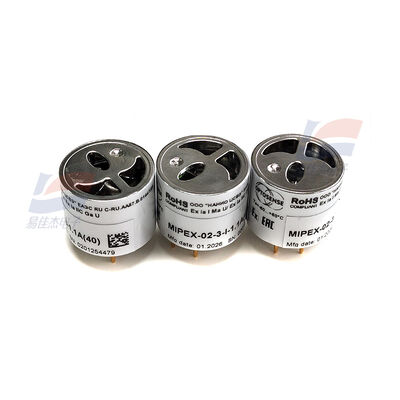

YJJ MIPEX-02-1-II-1.1A (21) NDIR-niet-dispergente infrarood-optische gassensor met laag vermogen voor olie- en gasenergie

Productbeschrijving:

YJJ MIPEX-02-1-II-1.1A (21) NDIR-niet-dispergente infrarood-optische gassensor met laag vermogen voor olie- en gasenergie

Kenmerken:

Sensorprincipe: NDIR niet-dispersieve infraroodoptica (specifiek voor methaan CH4, zonder chemische vergiftiging, lange levensduur)

Volledige demontage van de modelcode (volgens de oorspronkelijke fabrieksregels) plaintext

MIPEX-02 - 1 - II - 1.1A (21)

Basic Series Housing Explosion-proof Rating Firmware Versie Dedicated Range

02: Miniatuur laagvermogen infrarood methaan sensor

1: **Schaal nr. 1: Metalen schalen van roestvrij staal**

II: **Klasse II explosiebestendige (grondindustrieel explosiebestendige, niet-mijnbestendige) Ex ia IIC Ga**

1.1A: Hardwarecircuit, pindefinitie, fabriekskalibratie Firmwareversie

(21): **bereik 0~21% VOL methaan CH4**

Geïdentificeerd gas: methaan CH4 (natuurgas, biogas, pijpleidingsgas), hoge selectiviteit, bestand tegen ethaan/propaan-kruisinterferentie

Structuur: 4Pin recht insluiten, volledig afgesloten infrarood gaskamer, ingebouwde lichtbron + detector + MCU, volledige compensatie voor temperatuur / atmosferische druk, fabriekskalibratie

II. Kernmetingparameters (Oorspronkelijke fabriek 25°C referentie)

1Afstand en nauwkeurigheid

Meetbereik: 0 ~ 21% VOL-methane (CH4) (Suffix (21) Exclusief groot bereik)

Meetnauwkeurigheid: ±0,2% VOL (0~5% Interval); ≤ Volle omvang 1,5% FS (Volle omvang)

Resolutie: 0,01% VOL

Lineariteit: < 1% FS

Kruisinterferentie: minimale interferentie met koolwaterstofmengsels, CO, waterdamp, methaan exclusief hoge selectiviteit

2Reactie kenmerken

Inrichtingstijd voor opwarming: ≤ 120 s (2 minuten)

Reactietijd T90: ≤ 5 s (zonder stoffilter); ≤ 15 s (met stoffilter)

Hersteltijd: ≤ 8 s

Jaarlijkse drift: < 0,5% FS/jaar, uitstekende langetermijnstabiliteit

III. Volledige elektrische parameters

1. Stroomvoorziening en stroomverbruik (ultra laag stroomverbruik, batterijvoorziening bij voorkeur)

Werkspanning: 3,0 ~ 4,5 V gelijkstroom (typisch 3,3 V)

Gemiddelde werkstroom: < 0,5 mA

Het totale energieverbruik: < 1,5 mW (MIPEX-02-serie Unified Ultra-Low Power Consumption)

Slaapstatisch energieverbruik: μA-niveau

2. Signal Uitgang

Communicatie-interface: digitale UART (TTL-seriepoort)

Serial Port Parameters: Baud Rate 9600 bps, Format 8N1 (8 Data Bits, 1 Stop Bit, geen pariteit)

Ingebouwde functie: Temperatuurcompensatie, atmosferische drukcompensatie, fabriekscalibratie dataopslag, seriële poort directe uitgang van de werkelijke concentratiewaarde,Geen externe algoritmeconversie vereist

3. Milieuvraakparameters

Werktemperatuur: -40°C +60°C Grote temperatuur Industriële kwaliteit

Omgevingsvochtigheid: 0 ~ 98% RH (geen condensatie)

Atmosferische druk: 80 ~ 120 kPa

Beschermingsgraad: IP54, stofdicht, spatsdicht waterdamp

Bergingstemperatuur: -55°C +60°C

IV. Explosiebestendige beoordeling (Core verschillend van uw vorige kolenmijnmodel)

Explosiebevestiging: Ex ia IIC Ga (Industriële grond van klasse II, intrinsiek veilig explosiebestendige)

Explosie toepasbaarheid: fabriek, olie en gas, chemische stoffen, buitengevaarlijke gebieden (0 algemene zone)

Het onderscheiden van je vorige model:

I = Klasse I Ondergrondse Special Coal Mine (Ex ia I Ma)

II = Grond van klasse II Industrieel ontvlambaar en explosief milieu (Ex ia IIC Ga), kan worden gebruikt in chemische stoffen, olie en gas, aardgasstations

V. Fysieke afmetingen en structurele parameters

Algemene afmetingen: Φ20,3 mm × 16,6 mm (exclusief pinnen)

Schildmateriaal: Schild nr. 1 Specificatie = 304 roestvrij staal metalen schild, sterk, slagvast, stof- en vochtbestand

Gewicht: 16,6 g (Versie van roestvrij staal)

Pins: 4Pin Gold Plated Straight Insert Pins, PCB Direct Welded Design levensduur: ≥ 10 jaar (infrarood optica zonder katalysator en vergiftigingsdemping,veel langer dan katalysatorverbrandingssensoren)

VI. Belangrijkste productvoordelen

Exclusief breed bereik 0-21% VOL: dekt het gehele bereik van aardgasexplosie (methaanexplosie lagere limiet 5% VOL, bovenste limiet 15% VOL), compatibel met monitoren van lekken boven het bereik

Explosiebestendige industrieel topniveau Ex ia IIC Ga: Ground 0 zone explosiebestendige, geschikt voor gebruik in chemische/olie- en tankstations

Extreme lage stroomverbruik < 1,5 mW, perfect compatibel met draagbare draadloze IoT-bewakingsapparatuur op batterij

NDIR-optisch principe: geen siliciumvergiftiging, geen impactschade bij hoge concentratie, geen zuurstofgebrek, levensduur van 10 jaar

Ingebouwde volledige compensatie + fabriekskalibratie, single-chip direct seriepoort leest concentratie, perifere circuits zijn extreem eenvoudig

Rustvrij stalen behuizing, bestand tegen stof, vocht en industriële moeilijke omstandigheden

VII. Belangrijkste toepassingen en toepassingsscenario's

Kerntoepassing

Ground industrial natural gas (methane) breed bereiklekkagebewaking, gasveiligheidsafdekking, gas- en oliechemische explosiebestendige omgevingsgasbewaking

Onderdelen van de aanvraagvelden

Olie- en gasindustrie en energie (belangrijkste kracht)

Gasleidingen voor lange afstanden, poortstations, drukregulerende stations, veldstations voor het monitoren van lekkage

Olieveld, raffinaderij- en chemische installaties, methaanoverschrijdingsdetectie in gasketels

Veiligheidsbewaking van stedelijke gasleidingen, gemeentelijke tankstations

Industriële beveiliging

Vaste brandbare gasdetector, industriële online-gasanalysator

Chemische werkplaats, explosiebestendige fabriek, methaanconcentratiebewaking in gesloten ruimtes

Draagbare / IoT-apparaten

Draagbare gasdetector op batterij, handmatig inspectieinstrument

Draadloos gasbewakingsnood met laag energieverbruik, LoRa/NB-IoT IoT-sensor

Andere scenario's

Methaanbewaking in biogasstations, anaërobe tanks van afvalwaterzuiveringsinstallaties

Boten, gasgeneratoren, industriële ovens

Specificaties:
