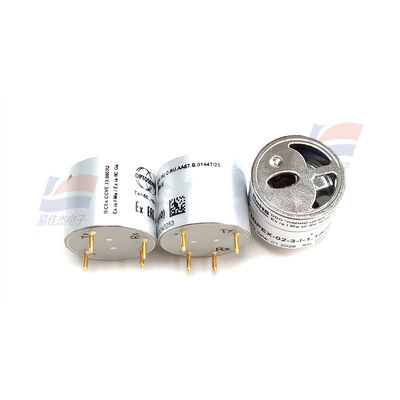

YJJ MIPEX-02-1-I-3.1A (20) NDIR Infrarood methaan CH4 gas sensor Geschikt Steenkoolmijnen/ondergrond

Productbeschrijving:

YJJ MIPEX-02-1-I-3.1A (20) NDIR Infrarood methaan CH4-gassensor Geschikte kolenmijnen/ondergronds

Functies:

I. Modelbetekenis (MIPEX-02-1-I-3.1A)

MIPEX-02: Serie (NDIR van de tweede generatie, laag stroomverbruik)

1: Gastype = Methaan CH₄ (0–100% VOL)

I: Klasse I explosieveilig (Toepasbaar in kolenmijnen/ondergrondse omgevingen) Ex ia I Ma U

3.1A: Bereik = 0–100% VOL CH₄, versie met standaardnauwkeurigheid

(20): Batch-/kalibratiecode

II. Kernparameters

1. Elektriciteits- en stroomverbruik

Voeding: 3,0–5,0 V DC (aanbevolen 3,3 V)

Stroomverbruik: <3 mW (typisch 1,5 mW), het laagste in de sector

Interface: Volledig digitale UART (TTL), geen analoge kalibratie vereist

Grootte: φ20,3 × 16,6 mm (metalen verpakking)

Gewicht: ongeveer 15,5 gram

2. Meetprestaties (CH₄)

Bereik: 0–100% VOL (kan ook 0–100% LEL meten)

Nauwkeurigheid: ±0,1% VOL of ±5% aflezing (neem de hogere waarde)

Respons T90: ≤30 s (snelle versie < 10 s)

Herhaalbaarheid: ≤±0,05% VOL

Stabiliteit op lange termijn: afwijking < 2%/jaar, levensduur 10 jaar +

3. Milieu- en explosiebestendig

Temperatuur: -40℃ ~ +60℃ (ultrabreed temperatuurbereik)

Vochtigheid: 0–98% RH (geen condensatie)

Explosieveilig: Ex ia I Ma U / Ex ia IIC Ga U (ATEX/IECEx)

Certificering: ATEX, IECEx, ETL, ISO 9001

III. Werkingsprincipe (NDIR infrarood)

Gebaseerd op niet-dispersieve infraroodabsorptie (NDIR), Dual Beam (signaal + referentie) compensatie voor drift

Ingebouwde hoogwaardige infrarood-LED + PbSe-CdSe-fotodiode (gevoeligheid 10 keer hoger dan thermogevoelig)

Geïntegreerde temperatuursensor + microcontroller, automatische linearisatie en temperatuurcompensatie

Bestand tegen vocht, stof, langdurige drift, geschikt voor zware industriële omgevingen

IV. Belangrijkste toepassingen

1. Kolenmijn / Mijnveiligheid (kernscenario van explosieveilig klasse I)

Ondergrondse methaan (gas) monitoring, draagbaar instrument / vaste sonde

Gasoverschrijdingsalarm in tunnels, schachten, mijnbouwoppervlakken, preventie van explosies

2. Olie en gas (stroomopwaarts/stroomafwaarts)

CH₄-lekdetectie op boorplatforms, LNG-opslagtanks, gaspijpleidingen

Gasmonitoring in raffinaderijen, compressorkamers, benzinestations

3. Industriële veiligheid en milieubescherming

CH₄-concentratiemonitoring in chemicaliën, cokesvorming, biogasprojecten, rioolwaterzuivering

Gaswaarschuwing in ondergrondse pijpleidingen, kabeltunnels en besloten ruimtes

4. Draagbare apparatuur en het internet der dingen

Draagbare gasdetector, draadloos sensorknooppunt (ultralaag stroomverbruik, batterij jarenlang beschikbaar)

Smart Home-gasalarm, industriële IoT-terminal voor bewaking op afstand
