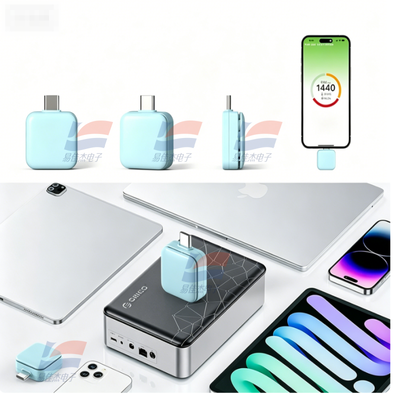

YJJ Mini600-CO₂ Ultrakleine geïntegreerde niet-dispersieve infrarood (NDIR) CO₂-sensormodule

Productbeschrijving:

YJJ Mini600-CO2 Ultra-kleine geïntegreerde niet-dispersieve infrarood (NDIR) CO2-sensormodule

Kenmerken:

I. Positionering van het product
Mini600-CO2 is een ultrakleine geïntegreerde niet-dispergente infrarood (NDIR) CO2-sensormodule,die compatibel is met de kernsensor van uw vorige Type-C plug-in draagbare detector (MPD-BTIC1)Het richt zich op miniaturisatie, laag stroomverbruik, ingebouwde temperatuur- en vochtigheidscompensatie en ingebouwde automatische ABC-baseline-kalibratie.Het is speciaal ontworpen voor handheld apparaten, direct plug-in in mobiele telefoons en kleine IoT-apparaten.
II. Volledige kernparameters (25°C, 1 atm standaardluchtomgeving)
1. CO2-gasdetectieprestaties
Detectieprincipe: enkelkanaals dubbelgolflengte NDIR-infraroodabsorptiemethode
Meetspanne: 0 - 6000 ppm
Meetsnelheid:
400 - 2000 ppm: ± 30 ppm + 3%
2000 - 6000 ppm: ±5%FS
Resolutie: 1 ppm
Reactietijd: T90 ≤ 28 s; T60 ≤ 12 s
Nulpuntverschuiving: ≤ 15 ppm/jaar, ingebouwde automatische ABC-baselinecorrectie (geen handmatige regelmatige kalibratie nodig)
Cross-interferentie: sterke anti-interferentie tegen VOC, waterdamp, stof en koolmonoxide, zonder elektrochemische sensorvergiftiging en storingsproblemen
2Geïntegreerde temperatuur- en luchtvochtigheidsgevoelige eenheid
Temperatuurmetingsbereik: 0°C~+50°C, temperatuurmetingsnauwkeurigheid ±0,4°C
Vochtigheidsmeting: 0~99% RH, nauwkeurigheid ±3% RH
Functie: Temperatuur- en luchtvochtigheidscompensatie in realtime voor CO2-concentratiewaarde en kan tegelijkertijd temperatuur- en luchtvochtigheidsgegevens uitvoeren voor de berekening van het comfortniveau / het dauwpunt
3Elektrische en communicatievoorschriften
Stroomtoevoerspanning: DC 4,8 ~ 5,5 V (type C 5 V USB-directe voeding, compatibel met mobiele telefoons / powerbanks / computers)
Werkstroom: typisch 52 mA; standby-sleepstroom ≤1,8 mA
Uitgangsinterface (dubbele uitgang):
UART TTL-seriepoort: niveau 3.3V, standaard MODBUS-protocol, voor secundaire MCU-ontwikkeling
BLE Bluetooth 5.0 (afgeleide Mini600-CO2-BT): draadloze overdracht van CO2/temperatuur en vochtigheid naar mobiele telefoon-APP
Datahernieuwingsfrequentie: 1 Hz (uitvoer van een volledige reeks gegevens per seconde)
4. Fysieke structuur en tolerantie van het milieu
Grootte: 28×28×12 mm, micro vierkant structuur, kan worden geïntegreerd met Type-C vrouwelijke connector om een plug-in draagbare module te maken
Ventilatiebescherming: stofdicht en waterdicht PTFE-filtermembraan, stof, vloeibare waterdamp blokkeren, alleen gasmoleculen passeren
Werkomgeving: 0°C tot 50°C, 0~90% RH (geen condensatie)
Bewaaromgeving: -20°C ~ 70°C
Gebruiksduur: ≥ 5 jaar (infraroodlichtbron heeft geen verbruiksonderdelen, veel beter dan de elektrochemische CO2-sensor)
III. Werkingsbeginsel
Infraroodlichtbron die 4,26 μm karakteristiek infraroodlicht uitzendt (exclusief CO2-absorptieband);
CO2-moleculen in de gaskamer absorberen licht met een specifieke golflengte, de foto-elektrische detector detecteert de mate van dunning van de lichtintensiteit;
De chip heeft ingebouwde algoritmen om de CO2-concentratie om te zetten.en leest tegelijkertijd de gegevens van de ingebouwde temperatuur en vochtigheid chip om de meetafwijking veroorzaakt door de omgeving te corrigeren;
Uitvoer gestandaardiseerde concentratie-, temperatuur- en luchtvochtigheidsgegevens via seriepoort/Bluetooth.
IV. Belangrijkste toepassingsscenario's
1Draagbaar mobiel detectietoestel (kerntoerusting)

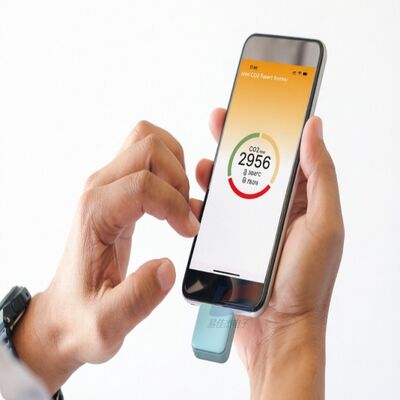

Als de kernsensor van de lichtblauwe Type-C plug-in luchtkwaliteitssonde (MPD-BTIC1) in uw foto; aangedreven door USB van mobiele telefoon / tablet / laptop, toont APP CO2, temperatuur,en vochtigheid in realtime, waarschuwing voor zuurstofgebrek in gesloten ruimtes (> 1000 ppm luchtvervuiling, > 2500 ppm gevoelig voor duizeligheid en slaperigheid).
2. Luchtkwaliteitsapparatuur voor huishoudens
Desktop mini CO2-alarm, slaapkamer / studeerkamer luchtmonitor;
Intelligent ventilatiesysteem, luchtreiniger ingebouwde sensor-module, ventilator voor automatische ventilatie.
3Onderwijs- en fysieke experimentele apparatuur
basisscholen en middelbare scholen, universiteiten biologische experimenten: verzameling van CO2-concentratieveranderingen tijdens fotosynthese en ademhaling van planten; draagbaar zonder energiebeperking,visuele lezing op mobiele telefoon.
4Landbouwsubsidies
Tuin, plantenteeltkist inspectie, controle van de CO2-concentratie om de ventilatie en het vrijkomen van gasmest te reguleren, het verbeteren van de oogstopbrengst; kan worden gemaakt in handheld inspectieapparatuur.
5. Monitoring van het milieu van kleine bedrijven
Draagbare inspectie van kantoren, vergaderruimtes, gastenhuizen, theehuizen, klaslokalen; geen bedrading, plug-and-play meting, snelle beoordeling van het ventilatie-effect binnen.
6. Bewaking van de gesloten ruimte voor voertuigen / caravans
Auto's, campingcaravans, ondergrondse garages, controle van de CO2-ophoping in gesloten compartimenten, waardoor bestuurders en passagiers geen zuurstofgebrek en slaperigheid voelen.
7. IoT secundaire ontwikkelingsmodule Smart home, draagbare detectieinstrumenten, ontwikkelingskits van fabrikanten van milieugegevensrecorders; Serial port protocol standaardisatie,snelle verbinding met microcontrollers en cloudplatforms.
V. Kernvoordelen
Ultra-kleine afmetingen: 28 mm vierkant, kan worden ingekapseld als Type-C straight-insert mini-sonde, draagbaar ontwerp;
lange levensduur van NDIR-infrarood: geen elektrolyten, geen verbruiksstoffen, 5 jaar stabiel functioneren, geen behoefte aan frequente vervanging van sensoren;
Synchrone detectie van drie in één: CO2 + temperatuur + vochtigheid geïntegreerde opvang, ingebouwde temperatuurscompensatie, nauwkeurigere meting;
Ingebouwde automatische ABC-kalibratie: geen handmatige nulpuntkalibratie tijdens langdurig gebruik, waardoor de onderhoudskosten worden verlaagd;
USB 5V breed aanpasbare voeding: mobiele telefoons, powerbanks, laptops, adapters kunnen rechtstreeks stroom leveren;
Twee versies van bedraad / Bluetooth selecteerbaar: zuivere ontwikkeling selecteert UART basisversie, draagbare burger selecteert Bluetooth draadloze versie.
