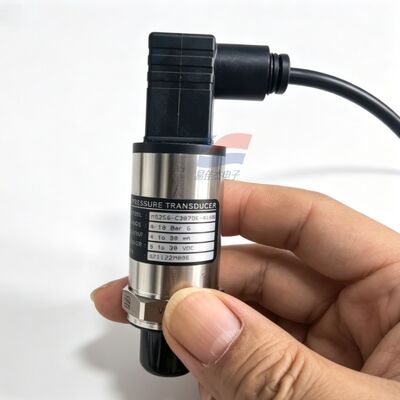

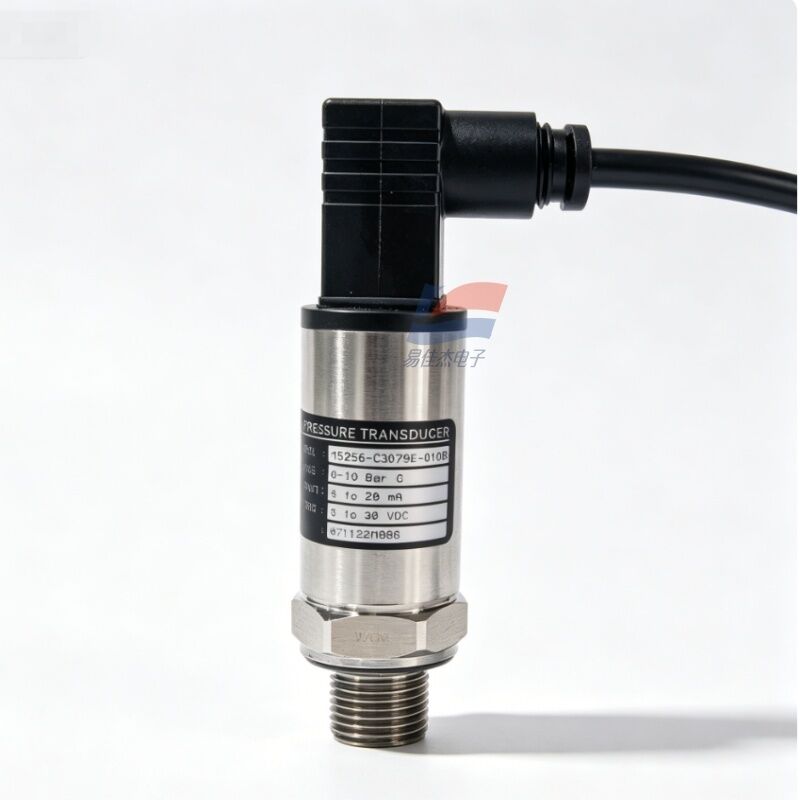

YJJ M5256-C3079E-010BG 0-10Bar industriële drukzender voor HAVC-koeling

Productbeschrijving:

YJJ M5256-C3079E-010BG 0-10Bar industriële drukzender voor HAVC-koeling

Kenmerken:

M5256: M5200 Compact micro-gesmeed druktransmitterplatform van roestvrij staal

C3079E: Combineerde code voor elektrische apparatuur + draad

Digitaal 3: Uitgangssignaal = 4-20mA Twee-draadstroom Uitgang

079: Elektrische aansluiting = DIN43650 type A rechthoekige Hirschmann-sluiting

E: Procesdraad = PT1/4 (R1/4) Britse metrische conische buis Externe draad

010: Bereik 0-10 bar G (metingspanning, 0-1 MPa)

B: Druktype = Gauge druk (Een zijde verbonden met de atmosfeer meet de relatieve druk)

G: Standaardconfiguratie voor de bescherming van de schakelingen (omgekeerde aansluiting, kortsluiting, EMI-overspanning)

II. Kerntechnische prestatieparameters

1Tabel van de drukprestaties

Parameters en specificaties

Meetbereik: 0 - 10 bar G (metingspanning / 0 - 1000 kPa)

Algemene nauwkeurigheid (niet-lineariteit + hysteresis + herhaalbaarheid): ±0,25% FS

Totale foutband (TEB): ±1,0% FS over het gehele temperatuurbereik

Veiligheid Overbelasting Druk: 2 keer het nominale bereik (20 bar)

Explosiebestendige breukdruk: 5 maal het nominale bereik (50 bar)

Reactietijd: < 3 ms, geen vertraging in dynamische druk

Jaarlijkse langetermijn-nuldrift: ≤ ±0,1% FS per jaar

2Elektrische specificaties

Uitgang: 4 - 20mA twee-draad systeem (0 Bar = 4mA, 10 Bar = 20mA)

Stroomtoevoerspanning: 9 - 30VDC (gewoon voor industriële standaard 24VDC-systemen)

Hoogste belastinggrens: maximaal 500Ω

Bescherming van de schakelingen: bescherming tegen omgekeerde stroomverbinding, uitgangskortsluitingsbescherming, bescherming tegen elektromagnetische overspanningen van 10 V/m

Isolatievermogen: 100MΩ @ 500VDC

Verbinding: 3-kern rechthoekige Hirschmann DIN43650 stekker, gemakkelijk te aansluiten en los te maken, trillingsbestendig

3Mechanische en middelgrote compatibiliteit

Contactmateriaal: 17-4PH roestvrij staal geïntegreerde micro-fusie kern lichaam, geen lassen, geen rubberen afdichtingsring, minder vatbaar voor lekken, bestand tegen olie en water

Procesinterface: PT1/4 (R1/4) externe conische draad, gecombineerd met Teflon-pakketdichtheid

Beschermingsgraad: IP67, geschikt voor buitenkasten en vochtige kasten

Antivibratie: 20G (20 - 2000Hz); slagweerstand: 50G

Algemene grootte: cilindrisch compact type, zeszijdige rand 24 mm, totale lengte 50 mm, gemakkelijke installatie in beperkte apparatuurruimte

Gewicht: ongeveer 85 g

4Temperatuurparameters

Gemiddelde werktemperatuur: -40°C ~ +125°C

Fabriekstemperatuurcompensatiebereik: -20 °C ~ +85 °C (kalibratie van het volledige temperatuurbereik, geen significante drift bij hoge en lage temperaturen)

Bergingstemperatuur: -40°C ~ +125°C

Toepasselijke media: gecomprimeerde lucht, hydraulische olie, schoon water, damp onder lage druk, milde zwak corrosieve vloeistoffen

5. Certificaties

CE-certificering voor industriële elektromagnetische compatibiliteit, RoHS-milieu-naleving

3. Kernvoordelen van het product

Geïntegreerde kern van roestvrij staal: geen O-ring afdichtingsstructuur, bestand tegen olie, waterdamp, hoge en lage temperaturen, met een levensduur die veel groter is dan bij gewone diffusiesiliciumtransmitters;

Een breedspanningsvoeding van 9 - 30VDC, compatibel met werktuigmachines, luchtcompressoren, PLC-besturingskasten met een gelijkstroomvoeding van 24 V;

Ingebouwde bescherming tegen meerdere schakelingen, geen schade aan de sensor als gevolg van onjuiste bedrading of kortsluitingen tijdens de verbinding ter plaatse, hoge fouttolerantie bij het debuggeren;

IP67 waterdicht rechthoekig Hirschmann-connector, minder kans op loskomen of breken in trillingsomgevingen;

Fabriekskalibratie van het volledige temperatuurbereik, zeer uitwisselbaar, geen herkalibratie nodig bij vervanging.

4. Belangrijkste toepassingsscenario's

1. Hydraulische/luchtautomatiseringsapparatuur (meestal gebruikt)

Injectiegietmachines, gietmachines, servo-hydraulisch systeem voor de controle van de oliedruk in gesloten kring;

luchtcompressoren, vacuümpompen, stabiliteit van de druk in de opslagtanks, start-stopregeling onder hoge en lage druk;

Drukapparatuur, geautomatiseerde assemblagelijnen, oliedrukverzameling, overdruk alarmen.

2HVAC, koeling en waterzuivering

waterdruktransmitters voor koelwater/warmwaterleidingen in centrale airconditioning;

drukbewaking voor droogmachines, luchtcompressoren;

Constante drukregeling voor waterzuiveringsapparatuur, circulerende waterleidingen, bescherming tegen watertekort.

3Algemene industriële apparatuur

laagdrukdrukdetectie voor kleine stoomketels, warmtebehandelingsapparatuur;

"Technologie" voor het "ontwikkelen" of "ontwikkelen" van "technologieën" bedoeld in 5A001.a.1.

Verzameling van gegevens voor drukonderzoeksarmaturen, verouderingstestbanken.
