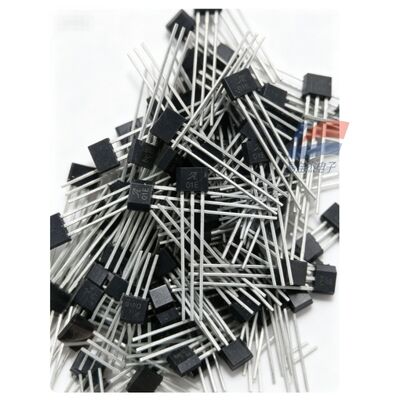

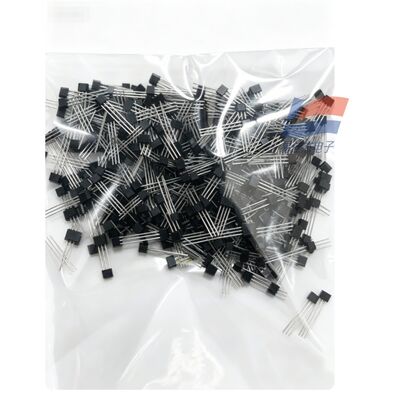

YJJ A1101EUA-T Single-pole Digital Hall Switch met zijdegeschermd 01E Automotive Electronics

Productbeschrijving:

YJJ A1101EUA-T Enkelpolige digitale hallschakelaar met zeefdruk 01E Automotive Electronics

Functies:

I. Basisinformatie

Volledige modelnaam: A1101EUA-T, zeefdruk 01E
Pakket: 3-pins SIP-3 met doorgaand gat (TO92-equivalente lange-pins stekker)
Apparaattype: Continue enkelpolige Hall-schakelaar (digitale uitgang), detecteert alleen de S-pool (zuidpool) van de magneet
Interne integratie: spanningsstabilisatiecircuit, Hall-element, signaalversterker, Schmitt-trigger, NMOS open-drain uitgangstransistor
Certificaten: AEC-Q100 autokwaliteit, RoHS-milieubescherming, hoge ESD/EMC-anti-interferentie, omgekeerde batterijbescherming
II. Kern elektrische parameters (standaardbedrijfstoestand 25 ℃)
1. Tabel met elektrische kenmerken van de voeding
Parameters Specificatie Waarden
Bedrijfsspanning VCC 3,8 V ~ 24 V DC (compatibel met 5V/12V/24V industriële besturing / autovoeding)
Maximale weerstandsspanning ±30V (ingebouwde bescherming tegen omgekeerde aansluiting en overspanningsbeveiliging)
Typische statische bedrijfsstroom 7,5 mA
Opstarttijd bij inschakelen ≤ 4 μs, magnetisch veld kan onmiddellijk bij het inschakelen worden gedetecteerd
2. Parameters voor het activeren van magnetische velden (magnetische kernprestaties) Tabel
Parameters Typische waarde Uitleg
Werktriggerpunt BOP (S-pool gesloten) 175Gs (17,5 mT) Uitgang wordt laag getrokken en geleidt wanneer het magnetische veld ≥ 175Gs is
Release Point BRP (magneet ver weg) 45Gs (4,5 mT) Uitgang wordt afgesneden en heeft een hoge weerstand wanneer het magnetische veld < 45Gs is
Magnetisch hysteresisvenster BHYS 130Gs Voorkomt dat magnetische veldjitter verkeerd wordt geactiveerd
Detectie Polariteit Enkelpolig, reageert alleen op de S-pool van de magneet N-pool reageert niet
3. Uitgangsparameters
Uitgangsstructuur: N-kanaal open drain (open collector), moet een bovenste pull-up-weerstand gebruiken
Maximale zinkstroom IOUT: 25 mA, kan LED's en kleine relais rechtstreeks aansturen
Verzadigingsdaling (geleiding bij 20 mA): typisch 215 mV, maximaal 400 mV
Lekstroom buiten toestand: ≤ 10 μA
4. Omgeving en temperatuur
Bedrijfstemperatuur: -40 ℃ ~ +85 ℃ (breed temperatuurbereik voor voertuigen)
Opslagtemperatuur: -55 ℃ ~ +150 ℃
Pakketmateriaal: zwarte epoxyhars plastic verpakking, bestand tegen trillingen en vocht
III. Kernproductvoordelen
Breedspanning 3,8 ~ 24V, geschikt voor 5V-consumentenapparaten, industriële 24V, 12V-systemen voor auto's;
Kalibratie van de fabrieksverpakking elimineert temperatuurschommelingen bij injectiestress en stabiele triggerpunten over het hele temperatuurbereik;
Continue realtime detectie, geen slaapvertraging, reageert onmiddellijk op magneetbeweging;
Ingebouwde meerdere beveiligingen: bescherming tegen omgekeerde verbinding, overspanning, ESD, sterke EMC tegen motorinterferentie;
Geen externe bypass-condensator, circuit is uiterst eenvoudig;
DIP SIP-verpakking met lange pinnen, handig voor handmatig solderen, plug-in productie;
Solid-state zonder mechanische contacten, meer dan een miljard keer levensduur, geen slijtage, geen vonken.
IV. Specifieke toepassingsdoeleinden
1. Auto-elektronica (belangrijkste scenario's voor de automobielsector)
Detectie van zitpositie, detectie van sluiting van deur/achterklep/raam;
Transmissie schakelsensor, gas-/gasklepstandlimiet;
Ruitenwisser, bewegingslimiet schuifdak, detectie van nieuw energielaadpistool ter plaatse.
2. Industriële automatiseringsapparatuur
Cilinder / elektromagnetische klepzuiger op zijn plaats magnetische eindschakelaar;
Zaagband, toerentalteller van de rollen, aanwezigheidsdetectie van metalen werkstukken;
Kastdeur; veiligheidsdeur met magnetische sluiting alarm;
Ventilator, verzameling van toerental van motorrotor, tellen van pulsen.
3. Huishoudelijke apparaten en Smart Home
Magnetische detectie van de deur van de wasmachine, detectie van de deurschakelaar van de koelkast;
Stofzuiger botsing magnetische inductie, watertank / stofbox ter plaatse detectie;
Waterzuiveringsfilter aanwezig, detectie van sluiting van rijstkokerdeksel;
Slim deurslot met magnetische zuigkracht ter plaatse.
4. Consumentenelektronica, instrumentatieapparatuur
Powerbank flip cover, Bluetooth-headsetcompartiment dat wekdetectie opent;
Printer, deksel van scanner sluiten, identificatie van de doos met verbruiksartikelen;
Flowmeter, watermeter / gasmeter magnetische pulstelling;
Handinstrument batterijcompartiment magnetische zuig-identificatie.
5. Beveiliging en opslag
Magnetisch deuralarm, opbergkast, statusbewaking van veilige deuren;
Aanwezigheid van materiaal op de lopende band, magnetische inductie, sorteertelling.
