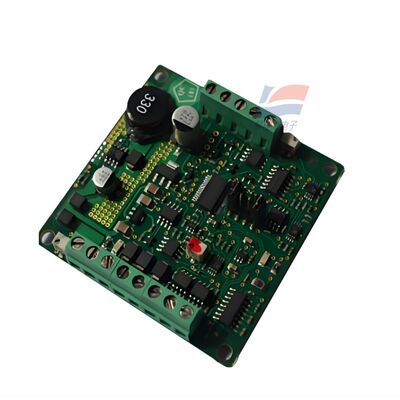

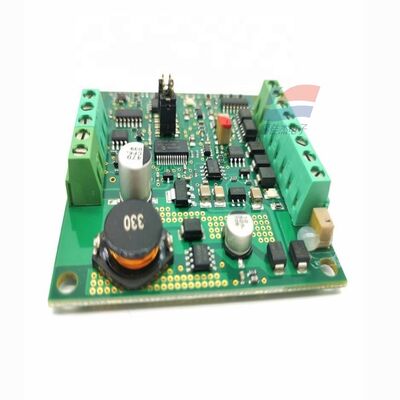

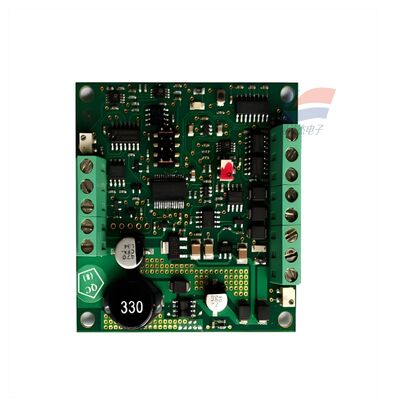

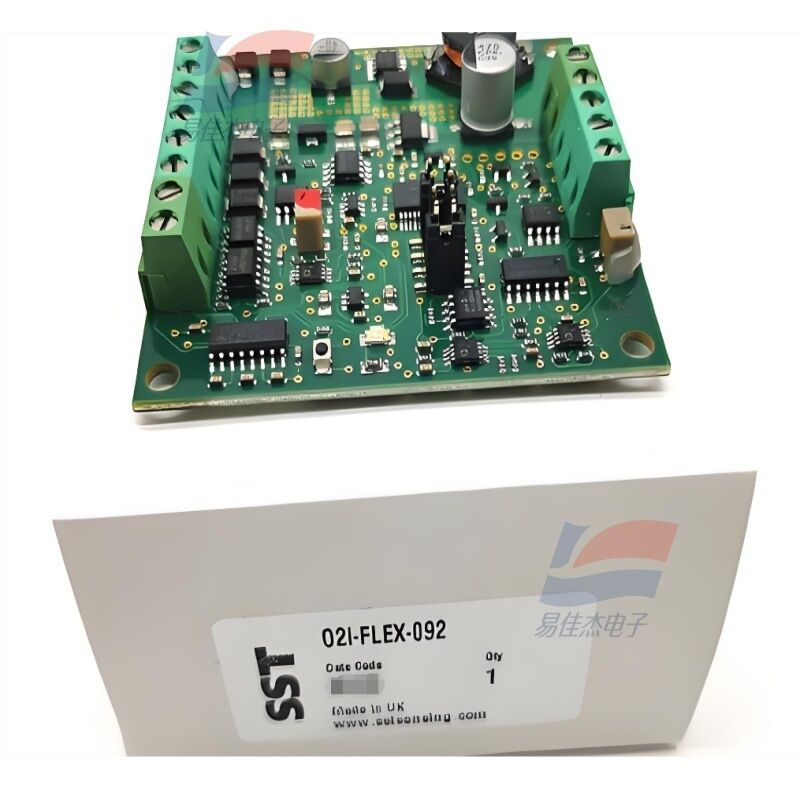

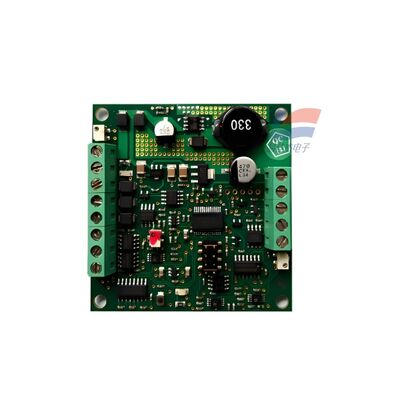

YJJ O2I-Flex-092 Specialized Drive + Signal Conversion Circuit Board Zirconia Oxygen Probe

Productbeschrijving:

YJJ O2I-Flex-092 Gespecialiseerde aandrijving + signaalconversieprintplaat voor zirkoniumoxide-zuurstofsonde

Functies:

I. Basisoverzicht
O2I-Flex-092 is een speciale driver- en zenderprintplaat voor SST-zirconia (ZrO2) zuurstofsondes. Het is verantwoordelijk voor het verwarmen en voeden van de zuurstofsonde, het verzamelen van de zwakke signalen van de zirkoniumoxidebatterij, het uitvoeren van signaalversterking en -berekening, en het omzetten ervan in industriële standaard analoge/digitale signalen. Het is compatibel met alle SST-zuurstofsondes van zirkoniumoxide (O2S-FR-T2/T6, OXY-Flex-sondestaaf voor hoge temperaturen) en kan niet alleen worden gebruikt zonder een bijbehorende sonde.
II. Elektrische parameters
Voeding: DC24V ± 10%, maximale werkstroom 600mA (inclusief energieverbruik van de sondeverwarming)
Drie uitgangen (optioneel gelijktijdig)
4-20mA: belasting 100-600Ω, analoog bereik komt lineair overeen met de zuurstofconcentratie
0-10VDC: Minimale belasting ≥ 10kΩ, industriële PLC directe acquisitiespanningssignaal
RS232 Digitaal: 9600 seriële poort, 0,01% O2 uiterst nauwkeurige numerieke uitvoer, RS232 kan worden aangepast met bereik
Temperatuur- en vochtigheidsomstandigheden: Werkend -10℃ tot +70℃; Opslag -10℃ tot +70℃; Luchtdruk compatibel met 1-1000 mbar (ingebouwde luchtdrukcompensatie)
III. Specificaties voor het meten van de zuurstofconcentratie
Twee bereiken (hardware selecteerbaar)
1 0,1% - 25% VOL O2 (conventionele lucht / besloten ruimte)
2 0,1% - 100% VOL O2 (zeer zuivere zuurstof, inert beschermgas); RS232 kan worden aangepast met elk gesegmenteerd bereik
Nauwkeurigheid: na kalibratie, ±1% FS; Herhaalbaarheid ±0,5% FS
Reactie T90: Hogesnelheidssonde < 4s; Standaardsonde < 15s; Algehele voorverwarming en stabilisatie 5-10 minuten
Kalibratiemethode: ingebouwde knopkalibratie, externe terminaltriggerkalibratie, kalibratie op afstand via RS232 vanaf de hostcomputer; Eenpuntskalibratie met 20,7% O2-lucht is voldoende, er is geen kalibratiegastank nodig
IV. Kernproductkenmerken
Ingebouwd stroomindicatielampje + storingsindicatielampje, intuïtief alarm voor sondekortsluiting / verwarmingsafwijking
Adaptieve digitale filtering: Kan schakelen tussen snelle respons/stabiele uitvoermodi, waarbij dynamiek en stabiliteit in evenwicht worden gebracht
Plug-and-play-terminalconnectoren, handig voor bedrading ter plaatse; OEM ingebedde installatie (standaard klein bordformaat)
Niet-verbruiksaccessoire van zirkoniumoxide, levensduur van de sonde 3-8 jaar, zenderbord langdurig onderhoudsvrij
V. Toepassingsdoeleinden
1. Ketel / Verbrandingsrookgas (hoofd)
Bewaking van resterende zuurstof in ovens van gas-, brandstof- en biomassaketels, gecombineerd met PLC voor energiebesparende regeling met gesloten lus, beheer van rookgasemissies.
2. Industrie voor de bescherming van inerte gassen
Warmtebehandelingsovens, soldeerovens, stikstofbeschermingsovens, sinterovens met lithiumbatterijen, monitoring van resterende zuurstof om oxidatie te voorkomen, monitoring van 0-1% sporenzuurstof.
3. Verpakking en voedsel
Ingeblikt/in zakken verpakt voedsel luchtdicht verpakken, wijnopslagtanks, inertisatie van graanopslag, monitoring van zuurstofarme versheid.
4. Omgeving en besloten ruimtes
Kelders, scheepscabines, ondergrondse afgesloten hutten, waarschuwing voor zuurstofgebrek bij graanopslag; laboratoriumincubators voor meting en controle van het zuurstofgehalte.
5. Zuurstofproductie/chemische processen
Luchtscheiding, zuurstofproductie, zeer zuivere stikstofproductie, online monitoring van het zuurstofgehalte in fermentatietanks, vergrendelingsbescherming voor zuurstofconcentratie in chemische reactievaten.
VI. Veelgebruikte zuurstofsondes
O2S-FR-T6: Inzettype omgevingstemperatuur, 0-25% O2 universeel
OXY-Flex: Sondestaaf voor hoge temperaturen (tot 700℃), speciaal voor ketelrookgas
