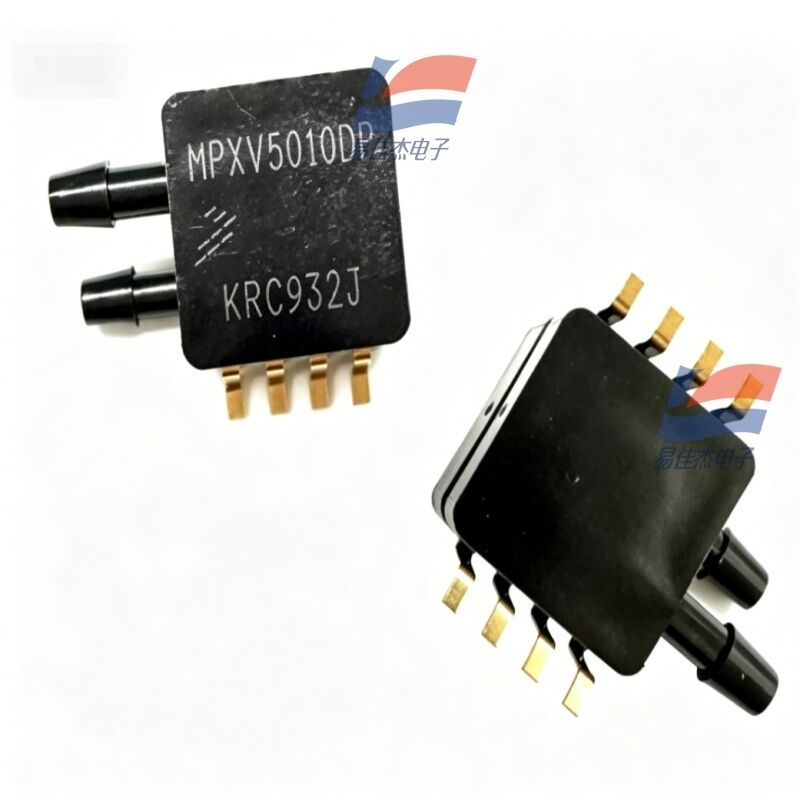

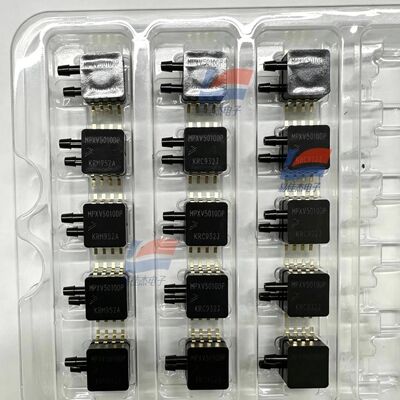

YJJ MPXV5010DP 0-10kPa differentialdruksensor HVAC en medische toepassingen

Productbeschrijving:

YJJ MPXV5010DP 0-10kPa differentialdruksensor HVAC en medische toepassingen

Kenmerken:

I. Kernparameters

1. Drukbereik

Meettype: differentialdruk (differentieel), dubbele inlaat P1-P2

Bereik: 0 - 10 kPa (0 - 1,45 PSI, ongeveer 1000 mm waterkolom)

Maximale overbelasting: 40 kPa

Breukdruk: 100 kPa

2Elektrische uitgang (versterkt, met temperatuurcompensatie)

Stroomvoorziening: 4,75 - 5,25 VDC (standaard 5V microcontroller met één chip)

Uitgangsspanning: 0,2 V (0 kPa) - 4,7 V (volledige schaal 10 kPa), lineaire analoge uitgangsspanning

Gevoeligheid: 450 mV/kPa

Reactietijd: ≤ 1 ms

Precisiteit: Totale fout binnen het gehele temperatuurbereik van 0 - 85 °C ≤ ± 5% FS, fabrieksgekalibreerd, geïntegreerd temperatuurcompensatiecircuit op de chip, geen behoefte aan extern conditioneringscircuit

3Milieu en structuur

Werktemperatuur: -40°C +125°C

Verpakking: SIP-6 Direct Insertion, Dual Hook Air Nozzle (buitendeurs φ3,3 mm), verbonden met Silicone Rubber Tubing

Medium: alleen geschikt voor droge en schone lucht, niet geschikt voor vloeistoffen, corrosieve gassen

Pins: 1 = VCC 5V; 2 = GND; 3 = Analoog Out; 4/5/6 = Floating Pins

II. Model briefinterpretatie

MPXV: serie met signaalversterking op de chip + temperatuurcompensatie

5010: Bereikcode 0 - 10 kPa

DP: Differentiële druk = Dual Port Differentiële druktype (twee drukpoorten, meting van het drukverschil tussen twee punten)

Hoofdtoepassingen

1. HVAC ventilatie industrie (meestal gebruikt)

Meting van drukverschil voor en na ventilatoren, statische drukmeting van leidingen

Monitoring van filterverstoptheid: toename van het drukverschil vóór en na het filteren geeft aan dat het filter verstopt is

Beheersing van de druk van schoonruimtes, stofvrije werkplaatsen, ventilatie luchtvolumebewaking

2. Medische apparatuur

Meting van het drukverschil in de luchtstroom in ventilatoren, anesthesieapparaten

Meting van de luchtstroom in instrumenten voor het testen van de longfunctie

Drukmeting voor luchtdrukregelsystemen in ziekenhuisbedden

3Industriële meting en controle

Meting van de windsnelheid met pitotbuizen (gecombineerd met differentialdruk om de windsnelheid te berekenen)

Meting van een kleine gasstroom (drottering + omzetting van de drukverschil in stroom)

Monitoring van de negatieve druk van ventilatoren, vacuümpompen

Bewaking van de druk van gasanalyseurs

4Huishoudelijke apparaten en instrumenten

Drukdetectie van het waterpeil in wasmachines

Beheersing van de druk in gesloten kring van kleine luchtpompen

Airtightheidstesten, apparatuur voor microdrukonderzoek
