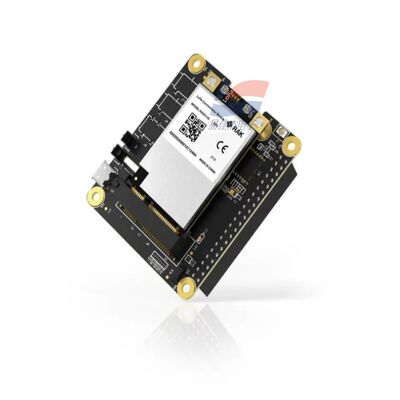

YJJ RAK5146 PiHAT-concentratormodule geschikt voor LoRaWAN voor sensorgegevensverzameling

Productbeschrijving:

YJJ RAK5146 PiHAT-concentratormodule geschikt voor LoRaWAN voor sensorgegevensverzameling

Kenmerken:

I. Lijst van onderdelen
Het standaardpakket omvat:

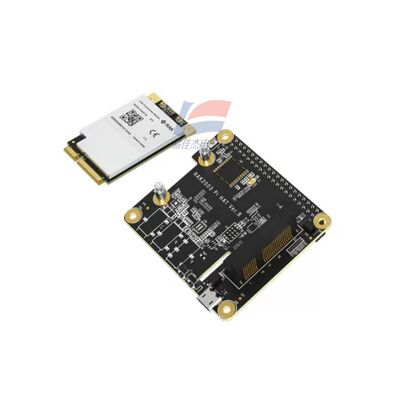

RAK5146 mPCIe LoRa concentrator module (SX1303 basisband)
RAK2287/RAK5146 PiHAT adapter board (Raspberry Pi 40Pin HAT)
MHF LoRa ingebouwde antenne
MHF GPS-antenne (met GPS-versie inbegrepen)
Kits voor het bevestigen van koperen palen en schroeven
II. Hardwareparameters van de PiHAT-adapterplaat
1. Compatibele Raspberry Pi modellen
Raspberry Pi 3B+/4B (40Pin standaard pin header), niet compatibel met Pi Zero/5 (stroomvoorziening / pin verschillen)
2Interfaces en stroomvoorziening
Vrouwelijke stopcontact: 40Pin Pi standaard GPIO
Slot: 52pin Mini PCIe (recht insluiten voor RAK5146-module)
Vermogensomzetting: ingebouwde gelijkstroom- gelijkstroom, Raspberry Pi 5V-invoer naar 3,3V voor concentratormodule
Communicatieverbindingen: SPI (gegevensoverdracht), UART (GPS-seriepoort), GPIO (reset / standby-controle, PPS-tijdsynchronisatie)
3Mechanische specificaties
Grootte: 65 mm × 55 mm × 18 mm
Gewicht: 22,7 g
Installatie: 4 koperen palen gestapeld bovenop de Raspberry Pi
III. Core RAK5146 SX1303 Concentrator module parameters
1Baseband Radio Core.
Hoofdchip: Semtech SX1303 LoRa-gateway-baseband + 2 stukken SX1250 RF-front-end
Kanaldemodulatie:
8×8 kanaals LoRa-pakketdetector
8 kanalen SF5~SF12 demodulatie, 8 kanalen SF5~SF10 demodulatie
1 LoRa-demodulatie met hoge snelheid (125/250/500 kHz) + 1 FSK-demodulatie
Parallelle demodulatie van maximaal 16 eindgegevenspakketten tegelijkertijd
2. RF-prestaties
Transmissievermogen: maximaal 27 dBm
Gevoeligheid van ontvangst: -139 dBm @ SF12, BW125 kHz
Ondersteunt wereldwijde frequentiebanden (de overeenkomstige versie wordt bij bestelling geselecteerd):
CN 470, EU868, US915, AS923, AU915, KR920, IN865, RU864
Antenne-interface: 2 UFL/MHF-aansluitingen (LoRa-antenne + GPS-antenne)
Optionele functies: LBT-kanaalbewaking, hoge precisie fijn tijdstempel tijdstempel
3. GPS (optioneel)
Ingebouwde ZOE-M8Q multi-mode GNSS, uitgang PPS seconde puls voor gateway tijd synchronisatie en positionering
4. Elektriciteitsvoorziening
Spanning van de module: 3,0 V ~ 3,6 V (typisch 3,3 V)
Energieverbruik tijdens de transmissie: 510~515mA
Energieverbruik tijdens ontvangststandby: 70~100 mA
Werktemperatuur: -40°C ~ +85°C
5Communicatieinterface
De kit is compatibel met PiHAT voor SPI-interface; er is ook een USB-versie RAK5146 beschikbaar voor selectie
6. Vorm
Mini-PCIe-standaardkaartgrootte, dikte 5,5 mm
IV. Inzet van software en gateways
Officiële vooraf gecompileerde afbeelding: Gebaseerd op Raspbian-systeem, ingebouwde LoRa Packet Forwarder
Integratieplatform: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT, enz. standaard LoRaWAN-servers Inzetmethode: Branden van het beeld op een SD-kaart,SSH-aanmelding voor het configureren van frequentieband en serveradres
Tijdsynchronisatie: GPS PPS hardware timing, geen GPS beschikbaar, gebruik netwerk NTP voor synchronisatie
V. Typische toepassingsscenarios
Park / kas / fabriek gebied LoRaWAN lokale gateway
Sensorgegevensverzameling (gepaard met RAK4630/4631-knooppunten)
