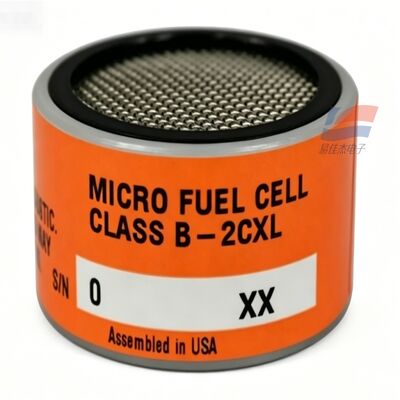

YJJ C06689-B2CXL Klasse B-2CXL Ultra-Low Concentration Oxygen Sensor 0-1ppm O2

Productbeschrijving:

YJJ C06689-B2CXL Klasse B-2CXL Zuurstofsensor met ultralage concentratie voor 0-1ppm O2 voor de vervaardiging van halfgeleiderwafels

Kenmerken:

I. Basisproductinformatie

Merk: Teledyne Analytical Instruments (VS)

Originele onderdeelnummer: C06689-B2CXL, intern model: Klasse B-2CXL

Werkingsbeginsel: verzegelde wegwerpmicrobrandstofcel (elektrochemische zuurstofbatterij), intern 15% KOH-electrolyt, dubbele elektrode structuur,zuurstofopwekking met lineairstroomsignaal met oxidatievermindering

Onderscheid tussen kernposities

B-2C (C06689-B2C): bereik 0~10ppm sporen zuurstof, universeel zonder CO2-detectie van hoogzuivere gassen

B-2CXL: XL ultra-range geoptimaliseerd model, minimaal bereik 0~1ppm, specifiek voor ultra-zuivere inerte gassen ppb-residuele zuurstofmonitoring,compatibel met de Teledyne INSTATRACE XL-serie zuurstoftrace-analysator

Gemeenschappelijkheid: langdurig gebruik in CO2-bevattende gassen is ten strengste verboden.alleen geschikt voor inerte/koolstof-waterstofprocesgassen zonder kooldioxide

II. Kerntechnische specificaties

1. Meetbereik

Standaard meetbereik: 0 ~ 1 ppm O2 (ultra laag bereik, hoge precisie op ppb-niveau)

Ondergrens van detectie: Stabiele detectie van restzuurstof op ppb-niveau, geschikt voor strikte zuiverheidscontrole van halfgeleiders, fotovoltaïsche ultrazuivere gassen

Vergelijking B2C: B2C bereik 0 ~ 10ppm, B2CXL vermindert het bereik met 10 keer, resolutie verbetert, geschikt voor extreem lage zuurstofomstandigheden

2. Milieueffecten en elektrische kenmerken

Werktemperatuur: 0 °C ~ +50 °C

Vochtigheidsvoorwaarden: 0~99% RH, geen condenswater, geen olie mist

Druk: Normale druk ±10%, geen hoge druk schok, negatieve druk plotselinge verandering

Uitgangskenmerken: lineaire stroomuitgang, speciale matching met Teledyne INSTATRACE XL, 3110XL-serie zuurstoftrace-analysator, speciale stopcontact, kan niet rechtstreeks aan de pinnen worden gelast

T90 Reactietijd: 35~40 seconden, de afwijking van het zuurstofsignaal is minimaal, langdurige online monitoring is stabiel

nauwkeurigheid: volledige schaalfout < ± 2%, jaarlijkse signaalafzwakking < 5%

3. Levensduur en garantie

Originele fabrieksgarantie: 6 maanden

Regelmatige levensduur: onder hoge zuiverheid stikstof/argon/helium gascondities 9~12 maanden; frequent contact met lucht, zuurstofrijke omgeving verkort de levensduur aanzienlijk

Behoudsvoorwaarden: originele, fabrieksverzegelde aluminiumfolie zak, beschermd tegen licht, bewaard bij kamertemperatuur, ongeopende bewaartermijn 6 maanden; na opening,Het elektrolyt blijft afbreken., moet het zo snel mogelijk op de machine gebruiken

Structuur: eenmalige verpakking, onderhoudsvrij, elektrolytverlies kan niet worden geregenereerd, directe totale vervanging

III. Kernkenmerken van het product

XL-analysator exclusieve optimalisatie: speciaal gekalibreerd voor Teledyne INSTATRACE XL-serie zuurstoftrace-analysator, 0~1ppm ultra-laag bereik, resolutie veel hoger dan het standaard B2C-model;

Specific voor CO2-vrije werkomstandigheden: nulpunt stabiel in CO2-vrije omgeving, geen drift, lost het probleem van vervorming op bij gewone sensoren voor het detecteren van zuurstof in trace in inerte hoogzuivere gassen;

ultra-hoge precisie op ppb-niveau: kan zeer weinig restzuurstof opvangen, voldoet aan ultra-zuivere gaskwaliteitscontrolestandaarden in de halfgeleider-, lithiumbatterij- en fotovoltaïsche industrie;

Originele Amerikaanse invoer, gestandaardiseerde stopcontactinterface, snelle vervanging ter plaatse, geen complexe kalibratie vereist;

Gesloten onderhoudsvrije structuur, geen behoefte aan wateropvulling, geen regelmatige herliquidatie, vermindert de exploitatiekosten en onderhoudskosten.

IV. Toepassingsscenario's in de industrie (kerngebruik)

1. Vervaardiging van halfgeleiderwafels (kerntoepassing)

Online monitoring van hoogzuivere stikstof, argon, heliumdragergas / zuiveringsgas op ppb-niveau; Waferdiffusie, etsen, verpakking,en inert beschermend gas van de folie-afzettingsoond voor de controle van de restzuurstof om chips oxidatie en afval te voorkomen;

Productie en zuiverheidsdetectie van speciale zeldzame gassen (neon, krypton, xenon) voor elektronica.

2Lithiumbatterijen / fotovoltaïsche nieuwe energiesector

de onderdelen van de onderdelen die worden gebruikt voor de productie van de onderdelen van de onderdelen die worden gebruikt voor de productie van de onderdelen van de onderdelen die worden gebruikt voor de productie van de onderdelen die worden gebruikt voor de productie van de onderdelen die worden gebruikt voor de productie van de onderdelen;

Silicon wafer sintering en fotovoltaïsche coating apparatuur inerte circulatie pijpleiding sporen zuurstofverontreiniging analyse.

3Speciale gasindustrie van hoge zuiverheid

controle van zuurstofverontreinigingen van hoogzuivere industriële gasbronnen van waterstof, ethyleen, acetyleen en methaan;

Kernsensorelementen van laboratoriumapparatuur voor het detecteren van de zuiverheid van ultrazuivere beschermgassen en chromatografie-dragergassen.

4. Warmtebehandeling & Chemische industrie

Metalen gloeien, carburiserende oven CO2-vrije inerte beschermende gas ultra lage restzuurstof monitoring;

Petrochemische synthese gas, CO2-vrije procesleidingen sporen zuurstofverontreiniging online analyse.

5. Instrumenten accessoires

Teledyne INSTATRACE XL, 3110XL-serie draagbare/desktop trace zuurstof analysatoren zijn uitgerust met originele fabriekssensoren.
