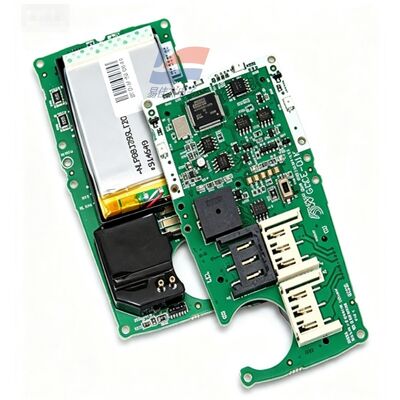

YJJ MCX-MPCB1 Hoofdcircuitbord voor draagbare multi-gasdetectoren

Productomschrijving:

YJJ MCX-MPCB1 Hoofdprintplaat voor Draagbare Multi-gasdetector Reserveonderdelen

Kenmerken:

I. Basisintroductie
De MCXL-MPCB1 is de originele vervangende hoofdprintplaatassemblage van de fabriek voor de GasAlertMicroClip-XL (MCXL) vier-in-één draagbare gasdetector. De originele fabrieksaccessoireskit bevat de hoofdprintplaat, ingebouwde lithiumbatterij en een complete set bevestigingsschroeven. Het is verkrijgbaar in een versie met batterij en een standalone hoofdprintplaatversie zonder batterij.
II. Hardware Kernparameters
Adapter: MicroClip-XL vier-in-één detector (model MCXL-XWHM-Y-CN)
Sensor sleuven: 4 onafhankelijke sensorbases, geschikt voor O2, CO, H2S en LEL brandbare gassondes
Hoofdregelchip: Industriële MCU, verantwoordelijk voor het verzamelen van zwakke stroomsignalen van elektrochemische en katalytische verbrandingssensoren, signaalversterking, AD-conversie en concentratieberekening
Voedingsmodule: Uitgerust met de originele ingebouwde lithiumbatterij; het gehele apparaat kan 18 uur werken bij volledig opladen, en de oplaadtijd is ≤ 6 uur
Externe interfaces: Displaykabelinterface, zoemer, trilalarmcomponent, infrarood kalibratiecommunicatie-interface, oplaadcontacten
Bedrijfsomgeving: -20°C ~ +50°C; vochtigheid 10-95% RH (geen condensatie)
Explosieveilige standaard: De hoofdprintplaat en het gehele apparaat voldoen aan Ex ia IIC T4 veiligheid explosieveilig, en de adapter voldoet aan IP66/IP67 waterdichte en stofdichte specificaties
Herkomst printplaat: Vervaardigd door de originele fabriek in Mexico
III. Ingebouwde functies van de hoofdprintplaat
Opslag van sensor nulpunt en kalibratiegegevens; automatische sensor-, batterij- en alarmhardwaredetectie bij opstarten
Real-time berekening van 4 gasconcentraties, aansturing van het LCD-scherm om waarden weer te geven
TWA tijdgewogen gemiddelde waarde, STEL kortetermijn blootstellingspiekwaarde, en over-limiet alarm logische bewerking
Drie alarmuitgangen: 95dB zoemergeluid, LED-knipperlicht, motor vibratiealarm
Detector foutenlogboek, opslag van gasdetectiegeschiedenisgegevens, infrarood poort kalibratiecommunicatie
Herinnering bij laag voltage, identificatie van sensorverouderingsfouten
IV. Belangrijkste toepassingen
1. Onderhoud reserveonderdelen doel
Als een kernvervangingscomponent voor de MicroClip-XL vier-in-één detector, wanneer de hoofdprintplaat is doorgebrand, het circuit defect is, het signaal abnormaal is, kalibratie onmogelijk is, of de detector niet start, kan deze als geheel direct worden vervangen zonder individuele componenten apart te repareren, wat het onderhoud gemakkelijk maakt.
2. Signaal acquisitie hoofdregelingsfunctie
Ontvangen van zwakke elektrische signalen van 4 gassensoren, verwerking van de real-time concentraties van waterstofsulfide, koolmonoxide, zuurstof en katalytische verbrandingsbrandbare gassondes, dienend als het brein van het gehele apparaat.
V. Aangepaste specificaties van de sensor
H2S Zwaveldioxide (0-100ppm), CO Koolmonoxide (0-500ppm), O2 Zuurstof (0-30% VOL), LEL Katalytische Verbrandingsbrandbare Gassonde
