YJJ Altair 4XR Voorpaneel Moederbord Circuitkaart voor Reparatiedelen van Draagbare Gasdetectoren

Productomschrijving:

YJJ Altair 4XR Voorpaneel Moederbord Circuitkaart voor Reparatiedelen van Draagbare Gasdetectoren

Kenmerken:

I. Basisaanpassingsparameters
Aanpassing voor de gehele machine: MSA Altair 4XR (Tweede Generatie 4XR) Vier-in-één Bluetooth Draagbare Multi-gasdetector
Originele Fabrieksonderdeelcode: Moederbord Assemblage 10211186, Voorschaal Component 10211185
Ondersteunde Sensor Kanalen: 4 X-Cell Intelligente Sensor Slots, Algemeen Gas: H2S, CO, O2, LEL Brandbaar Gas; Vervangbare SO2, NO2, etc. Giftige Gas Sensoren
Ingebouwd Bluetooth 5.0 Module, Ondersteunt Externe Weergave van Gasgegevens, Alarm Push, Apparatuur Kalibratie
II. Gedetailleerde Hardware Specificaties van het Moederbord
Hoofdcontrole Chip: Industriële Low-Power MCU, Verantwoordelijk voor Digitale Signaal Lezing van X-Cell Intelligente Sensoren, AD Berekening, Concentratie Conversie
Display Interface: Compatibel met High-Definition LCD Scherm, Backlight Driver Circuit
Alarm Driver Circuit: Drie Alarm Uitgangen (>95dB Beeper Alarm, Vierhoekige Fel LED Waarschuwingslichten, Vibratiemotor); Native Ondersteuning voor Val Alarm, Noodalarm met één druk op de knop Hardware Trigger
Opslag Chip: Slaat Kalibratieparameters, TWA-STEL Tijdgewogen Alarmdrempels, 500 Gebeurtenis Logs, 50 Uur Gas Historie Record op
Voedingscircuit: Compatibel met Speciale Oplaadbare Lithium-Ion Batterij, Volledige Oplaadtijd Batterijduur 24 Uur, Laadregeling, Laagspanningsalarm
Externe Poorten: Laadcontact, Infrarood Kalibratie Communicatie Interface, Sensor Basis Kabel, Toetsenbord Kabel
Explosieveiligheidsklasse: Ex ia IIC T4 Ga Intrinsiek Veilige Explosieveiligheid
Bedrijfsomgevingsparameters
Bedrijfstemperatuur: -40℃ ~ +60℃
Toepasselijke Vochtigheid: 15-90% RH, Geen Condensatie
Bescherming Gehele Machine: IP68 (2 meter onderdompeling in water gedurende 1 uur), Het moederbord is geïntegreerd in de voorschaal voor waterdichte afdichting
III. Kernfuncties Geïntegreerd in het Moederbord
Opstarten Volledige Machine Zelfcontrole: Hardware Detectie van Sensor Fouten, Batterijspanning, Luidspreker, Vibratie, LED Indicatielampjes
Real-time 4-Gas Concentratie Berekening, Real-time Numerieke Waarden, Curve Grafiek Weergave op Scherm
Occupational Safety Algoritmen: TWA Tijdgewogen Gemiddelde Waarde, STEL Kortetermijn Blootstellingslimiet Waarde, Over-limiet Vergrendelingsalarm
Val Alarm: Automatisch Alarm Triggeren voor Langdurig Stilstaande Personen; Directe Hulp met één druk op de knop Noodhulp
Bluetooth Draadloos Netwerken: Verbinding maken met MSA Altair-Connect Mobiele Software, Externe Monitoring, Apparaat Parameter Configuratie
Sensor Levensherkenning, Nulpuntskalibratie, Gas Kalibratie, Foutcode Opslag
Gebeurtenis Records: Opslaan van Alarm Records, Opstart Records, Kalibratie Logs, Fout Records

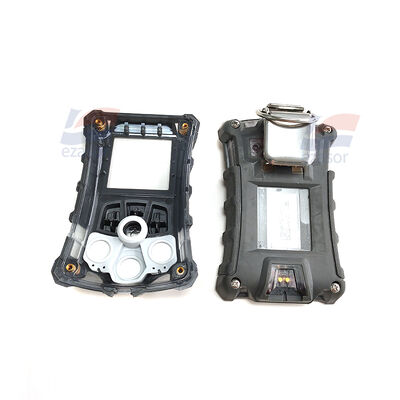

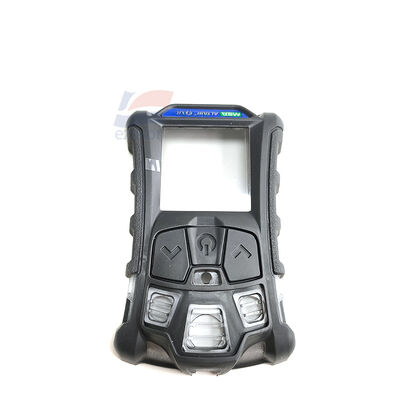

IV. Introductie van Voorschaal Componenten
De voorschaal is een hoogwaardige polycarbonaat + rubber composiet schaal, met het moederbord bevestigd in de voorschaal holte
Bestand tegen 7,5 meter valimpact van grote hoogte
Voorzien van waterdichte afdichtingspakking voor het display, fysieke bedieningstoetsen, sensorinlaatvenster
V. Hoofdtoepassingen
1. Vervangingsonderdelen voor Apparatuuronderhoud
Wanneer de detector niet start, het moederbord doorbrandt, de signaallezing abnormaal is, de Bluetooth beschadigd is, kalibratie onmogelijk is, of de toetsen falen, vervang dan direct de gehele voorschaal moederbord assemblage, waardoor de noodzaak om verspreide componenten te repareren wordt geëlimineerd, wat onderhoud gemakkelijk en efficiënt maakt.
2. Signaal Hoofdcontrolecentrum Gehele Machine
Verzamelt digitale signalen van X-Cell Intelligente Sensoren, verwerkt waterstofsulfide, koolmonoxide, zuurstof, brandbare gassen concentraties, regelt het scherm, alarmen, Bluetooth communicatie, gegevensopslag.
3. Aangepaste Accessoires
Gebruikt voor instrument opknapbeurten, reparatie van tweedehands detectoren, ontwikkeling van gasdetectie apparatuur modules
VI. Sensor Bereik Aanpassing
H2S: 0-200 ppm
CO: 0-1999 ppm
O2: 0-30% VOL
LEL: 0-100% LEL
