YJJ NO2-B43F 4-elektrode elektrochemische stikstofdioxidesensor 0-20PPM voor luchtkwaliteitsbewaking

Productbeschrijving:

YJJ NO2-B43F 4-elektrode elektrochemische stikstofdioxidesensor 0-20PPM voor luchtkwaliteitsbewaking

Kenmerken:

I. Productoverzicht

NO2-B43F is a four-electrode ppb-level high-precision NO2 (nitrogen dioxide) electrochemical sensor from the Alphasense Alpha B series of the UK.Het is gewoonlijk geïnstalleerd op het hoofdbord van gas analysatoren (zoals het MCX-MPCB1 detectie instrument hoofdbord), en vereist een signal processing circuit board to complete current signal amplification, AD acquisition, temperature compensation, and concentration conversion output.

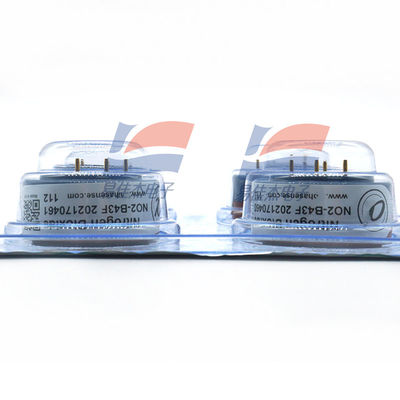

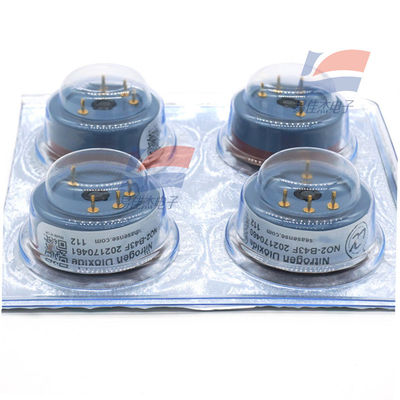

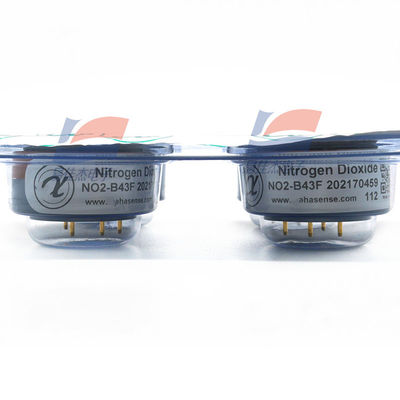

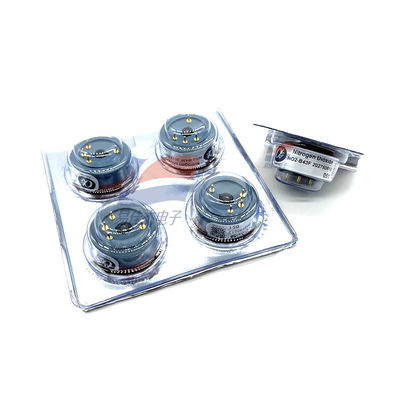

Sensor verschijning:

NO2-B43F Sensor

The upgraded model NO2-B43F-IST is equipped with an intelligent temperature compensation board and a storage chip, supporting plug-and-play calibration parameter reading.

Project Specification Parameters

Doelgas om te detecteren:NO2 (stikstofdioxide)

Meetspanne: 0 - 20 ppm, ondersteunt ppb-level micro-resolutie (minimum 20 ppb)

Overbelastingsvermogen upper limit: 50 ppm, korte-termijnschokvermogen

Gevoeligheid: -200 ~ -650 nA/ppm (standaard 2 ppm stikstofdioxideconditie)

Recommended load resistance: 33 - 100Ω; preferentially select 33Ω load resistance to ensure low concentration ppb signal resolution

T90-responstijd: ≤ 80 s (0 - 2 ppm gasstap), normale omstandigheden < 60 s

Zero point noise: gelijk aan ±2 ppb concentratiefluctuatie

Lineaire fout: 0 - 5 ppm range error ≤ ±0,5 ppb, uitstekende stabiliteit bij lage concentraties

Design service life / warranty: ≥ 24 months, official two-year warranty period

III. Parameters voor milieuaanpassing

Operating temperature: -30°C ~ +40°C

-20°C low temperature: gevoeligheid behoudt 60% - 80% at normal temperature (20°C)

40°C high temperature: sensitivity is within the standard value range of 95% - 115%, temperature drift is controllable

Luchtdruk: 80 - 120 kPa

Langdurige werkvochtigheid: 15% - 85% RH (geen condensatie)

Berging: gesloten opslag bij 3 - 20°C, opslagperiode 6 maanden

IV. Cross-sensitiviteit parameters

Built-in dedicated ozone filter layer, ozone adsorptiecapaciteit > 500 ppm·hr, low interference from common atmospheric impurities is extremely low Table

Interfererende gas Testconcentratie Interferentie gevoeligheid ratio

O3 Ozon 2 ppm < 500 ppm·hr Filtercapaciteit

Nitrogeenoxide 5 ppm < 5%

SO2 Zwaveldioxide 5 ppm < -3 %

CO koolstofmonoxide 5 ppm < -3 %

H2 Hydrogen Sulfide 5 ppm < - 80%

Waterstof, ethyleen, ammoniak, koolstofdioxide Standard testconcentratie < 0,1%, almost no interference

V. Hardware requirements for the adapter for the analyzer mainboard (connected to MCX-MPCB1)

1. Sensor pin definition (4 elektrodepen)

Werkende elektrode WE, referentielectrode RE, telende elektrode CE, hulplectrode AE

2. Essential functions of the mainboard circuit.............

Sensor bias voltage control, vier-elektrode constant potentieel circuit

I/V Current-Voltage Conversion (matching 33Ω load resistor)

High-precision AD Sampling to collect weak nA-level current signals

Temperatuurcompensatie algoritme, correcting sensitivity drift in high and low temperature environments

Zero-point kalibratie, range kalibratie, zero-point drift self-check

Concentratiewaarde-uitvoer, overgrens-alarm, sensorfout-identificatie

3. Compatibele apparatuur

Draagbare multi-gas detectie instrument (compatibel met de MCX-MPCB1 mainboard equipment you have)

Milieu luchtbewakingsapparatuur, tunnelgasbewaking, industriële uitlaattransmitter, atmosferische micro-bewakingsstation
