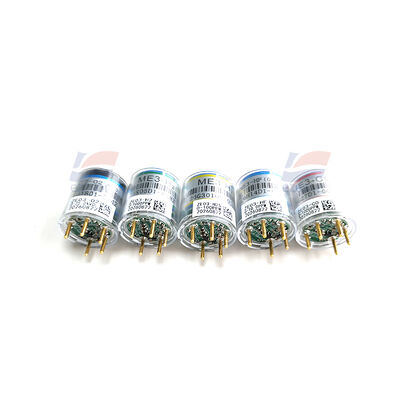

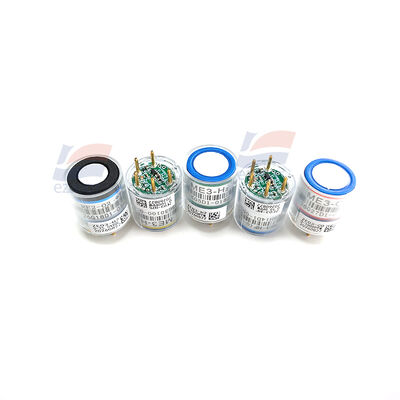

YJJ ZE03‑HF Waterstoffluoride Sensor Module 0‑10ppm HF UART‑TTL & Analoge Uitgang

Productbeschrijving:

YJJ ZE03-HF Waterstoffluoride Sensor Module 0-10ppm HF UART-TTL & Analoge Uitgang

Functies:

Kern technische parameters

| Item | Parameter |

| Detectiegas | HF (Waterstoffluoride) |

| Meetbereik | **0 - 10 ppm** |

| Resolutie | 0,1 ppm |

| T90 responstijd | ≤ 90 s

| Voeding | DC 5V ± 0,1V, bedrijfsstroom < 5mA

| Digitale Uitgang | UART-TTL (3,3V niveau); 9600-8-N-1; Actieve rapportage / vraag-en-antwoordmodus; Directe uitvoer van ppm-concentratie |

| Analoge Uitgang VO | 0-3V lineaire spanningsuitgang, concentratie-spanning één-op-één correspondentie |

| Temperatuurcompensatie | On-board temperatuursensor, firmware voert automatisch temperatuurcompensatie uit |

| Bedrijfsomgeving | -20 tot +50&#x2103;; 15-90% RH, **condensatie strikt verboden** Winsen Ele... |

| Opslagcondities | -20 tot 50&#x2103;, 30 - 70% RH |

| Verwachte levensduur | 2 jaar (in een luchtomgeving)

| Afmetingen | Φ23,5&#x202f;mm × 24,5&#x202f;mm |

Pin Definitie (5 Pin, hetzelfde als ZE03-serie standaardpinnen)

| Pin | Definitie | Uitleg |

| --- | --- | --- |

| VCC | Voeding | DC5V |

| GND | Voedingsgrond | Gemeenschappelijke grond |

| TXD | Module Transmissie | Verbinden met de RX van de microcontroller (3,3V niveau, directe verbinding met 5V IO is verboden) |

| RXD | Module Ontvangst | Verbinden met de TX van de microcontroller |

| VO | Analoge Spanningsuitgang | 0-3V analoog signaal |

Uitleg Uitgang

1. UART Seriële Poort (Voorkeur) **: Geeft direct HF-concentratie (één decimaal), module temperatuur, foutstatus uit; ondersteunt commando lezen en adres wijzigen. Niveau 3,3V, 5V microcontrollers moeten niveauconversie uitvoeren.

2. **Analoge VO Uitgang**: 0-3V evenredig met 0-10ppm; Analoge uitgangsnauwkeurigheid is zwakker dan de seriële poort, geschikt voor eenvoudige acquisitie.

Toepassingsscenario's

- Monitoring van HF-lekkage in chemische en halfgeleider etsprocessen

- Detectie van giftig HF-gas in metallurgie, galvaniseren en zuurwaswerkplaatsen

- Vaste zenders en draagbare detectoren in afvalgasbehandeling en gevaarlijke chemische fabrieken

- PLC, industriële besturingsapparatuur en secundaire ontwikkelingsintegratie voor gasalarmen
