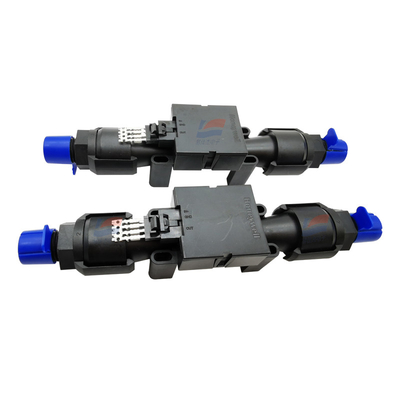

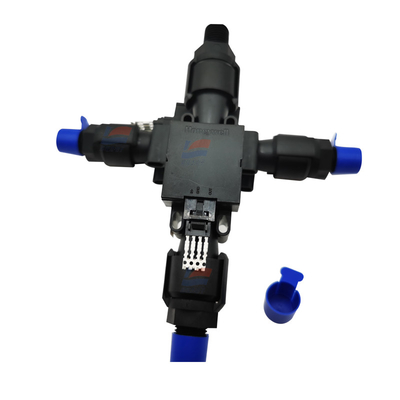

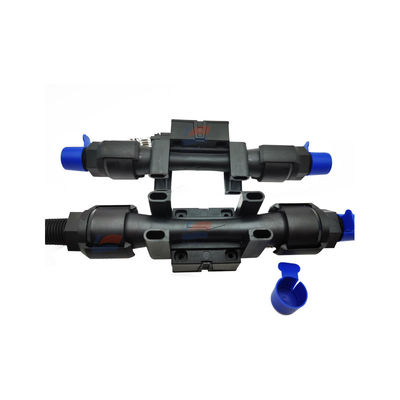

AWM5103VC Luchtstroomsensoren Drooggas Silicium Max Spanning 15V Versterkt

Productbeschrijving:

AWM5103VC Luchtstroomsensoren Drooggas Silicium Max Spanning 15V Versterkt

Kenmerken:

Lineaire spanningsuitgang 1 Venturi-ontwerp 1 Verwijderbare montage mogelijkheid 1 Actief laser trimmen verbetert de wisselvermogen [1] 1 Afzonderlijke gaskalibratietypen:️ Ar (argon) ️ N2 (stikstof) of ️ CO2 (kooldioxide)

In-Line Flow Measurement AWM5000 Series Microbridge Mass Air[1] Stroomsensoren zijn voorzien van een venturi-stroombehuising.Ze meten de doorstroming tot 20 standaard liter per minuut (SLPM) en veroorzaken een maximale drukdaling van 2.25N H2O. De microbridgechip is in direct contact met de stroom, waardoor de foutmogelijkheden door verstopping van de opening of het omloopkanaal aanzienlijk worden verminderd.Versatile verpakking De robuuste plastic verpakking is ontworpen om druk van maximaal 50 psi te weerstaanDe ingebouwde AMP-compatibele connector zorgt voor een betrouwbare verbinding in veeleisende toepassingen.Aan boord Signal Conditioning Elke AWM5000 sensor bevat circuits die versterking uitvoeren, linearisatie[1], temperatuurcompensatie en gaskalibratie.Figuur 1 (Heater Control Circuit[1]) en Figuur 2 (Sensor Bridge Circuit en Amplification Linearization Circuit) il[1] illustreren de ingebouwde elektrische circuits voor de AWM5000 SeriesEen lineaire uitgang van 1 tot 5 VDC is mogelijk voor alle noteringen, ongeacht het stroombereik (5, 10, 15 of 20 SLPM) of het kalibratiegas (stikstof, kooldioxide, stikstofoxide of argon).Alle kalibratie wordt uitgevoerd door actieve laser trimming.

Specificaties:
