Productdetails:
|
| cannula: | TO39 | Additional device: | Reflektor |
|---|---|---|---|
| Window/filter: | Available | Filling gas: | Ja |
| Markeren: | MEMS-infraroodlichtbron |
||
Productbeschrijving:

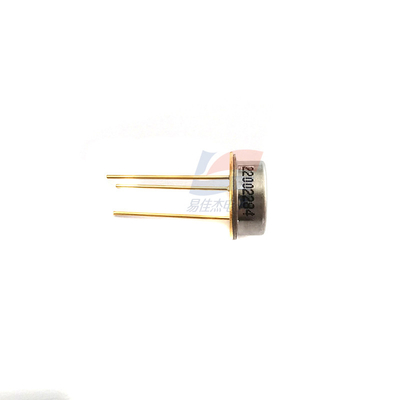

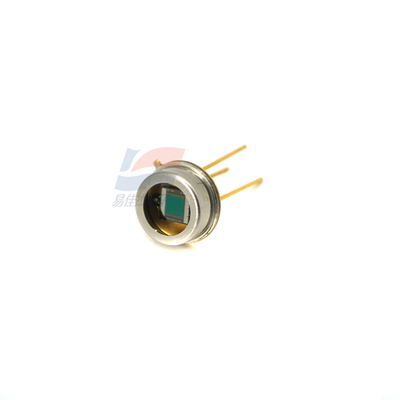

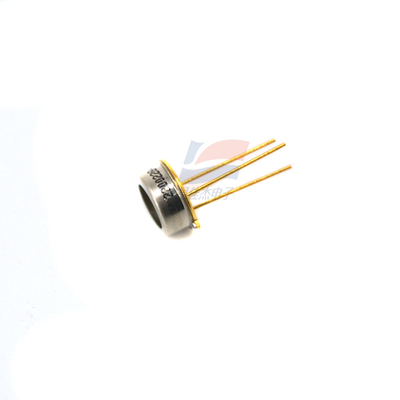

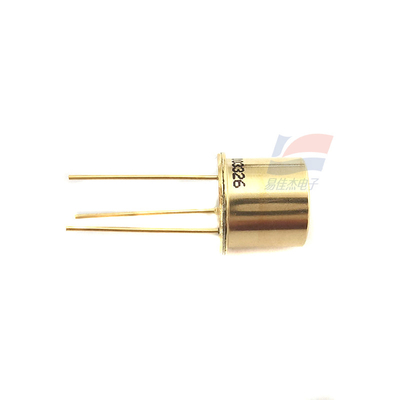

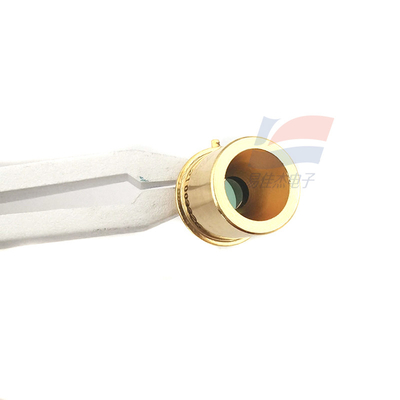

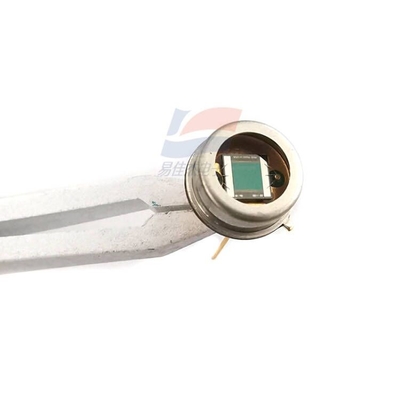

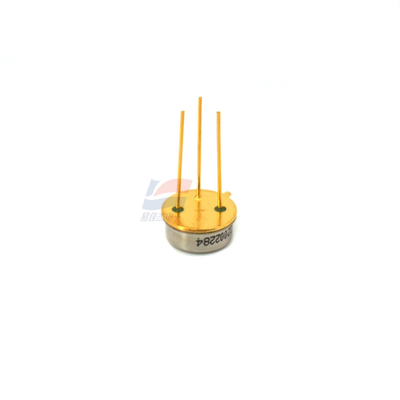

JSIR 350-4 MEMS Infraroodlichtbron Infraroodemitter voor NDIR-gasmeting
Kenmerken:
De infraroodemitter, met 4 chips op de TO8-connector, wordt gebruikt om gassen met lage concentratie of lage absorptie te meten.De versie met een vensterloze reflector in de standaard TO8 behuizing is ook geschikt voor het meten van lange afstanden vanaf 30 cmDeze op MEMS gebaseerde filamentemitter heeft een aanzienlijk langere levensduur en minder drift.
In tegenstelling tot filament-infraroodbronnen is de JSIR 350 Quad-emitter gemoduleerd/pulserbaar en heeft hij geen extra chopper nodig.
High-performance nanoamorfe koolstofdiafragma's kunnen diafragmatemperaturen bereiken van maximaal 850 °C voor langdurig stabiel stralingsresultaat.De JSIR 350 Quad IR zender is ideaal voor een verscheidenheid aan gasanalyse toepassingen in de industriële luchtvaart en andere veeleisende toepassingen.
IR-verlichters kunnen worden gebruikt met MTS-thermopile-detectoren of MPS-pyro-detectoren.De combinatie met een micro-hybride IR-detector zorgt voor een betere prestatie bij het analyseren van gasconcentraties en zorgt voor nauwkeurige meetresultaten.
Prestatie-eigenschappen
Breed emissievermogen 2-15 μm
Membraantemperatuur tot 850 °C
Hoge stralingsopbrengst
Hoge modulatiefrequentie
Lange levensduur (betrouwbaarheid door hoge membraanstabiliteit)
HermeSEAL-technologie beschikbaar
Technische parameter Open / venster N2-eenheid
Spektrale uitslag 2... 15 μm
Actief gebied 2,2 x 2,2 mm2
Warmtebestand 1 40 ± 20 Ω
Temperatuurcoëfficiënt 2 typ. 500 ppm/K
Tijdconstante 0-63 % typisch 12,5 ms
Nominaal vermogen 3 650 mW
Werkspanning 4 type 4,9 V
Werkstroom 4 typ. 132 mA
Aanbevolen rijmodus
Actieve gebiedstemperatuur 1,5,6 610 ± 30 °C
Venster
Verkrijgbaar: saffier, BaF2, CaF2, Si ARC, ander op
Verzoek
Huisvesting TO39
Geschatte levensduur 7,8 > 5 000 h bij 740 °C
> 100 000 uur bij 610 °C
Absolute maximale ratings
Inlaatvermogen 3,5 1 200 mW
Temperatuur van de behuizing 8 185 zonder venster,
85 °C met venster
Actieve ruimte temperatuur 850 °C
Specificaties:
| Effectieve oppervlakte [mm2] | 2.2 x 2.2 |
| Energieverbruik | Normaal |
| Brede emissiviteit | 2-15 μm |
| Membraantemperatuur tot | 850 °C |
