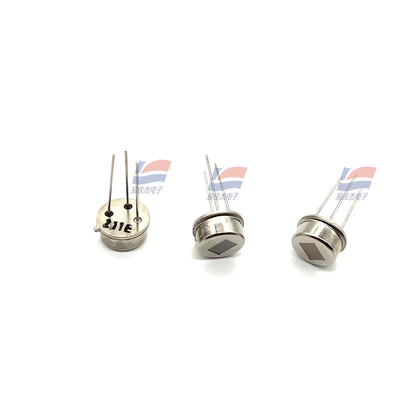

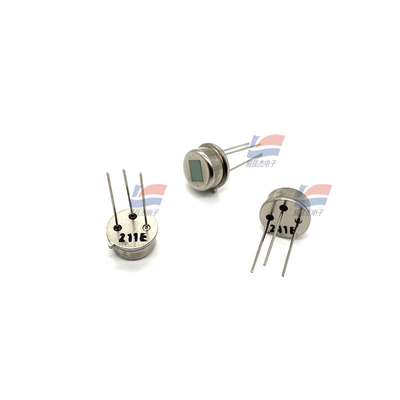

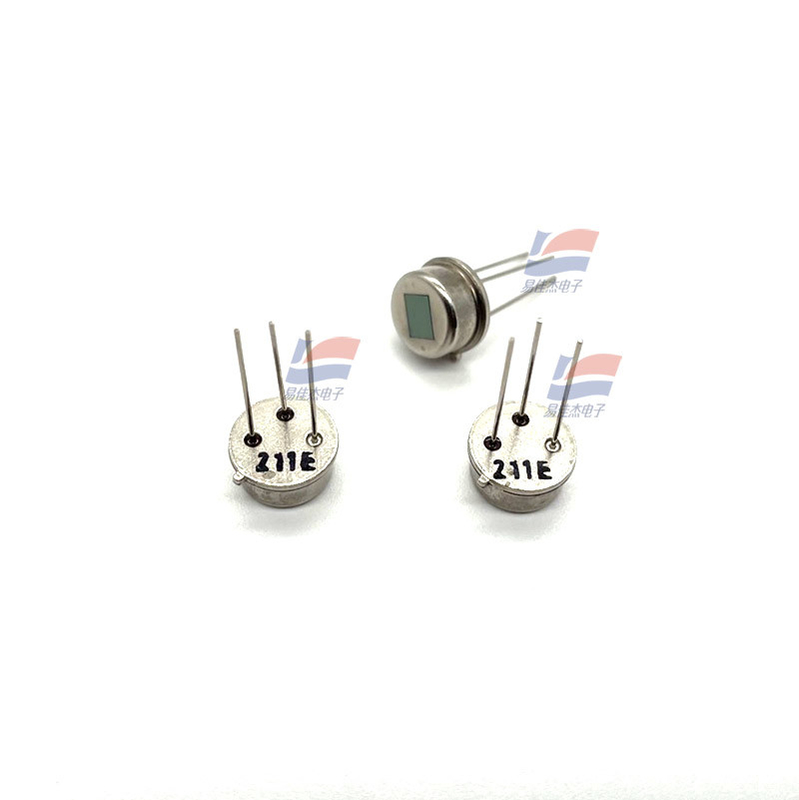

YJJ RE200B Pyro-elektrische infrarood sensor Mensenlichaam infrarood sensor module

Productbeschrijving:

RE200B Pyro-elektrische infraroodsensor Mensenlichaam infraroodsensormodule

Kenmerken:

RE200B is een soort sensor. RE200B gebruikt de eigenschap van pyro-elektrische polarisatie van materiaal die verandert met de temperatuur om infraroodstraling te detecteren.en neemt de aanvullende methode met twee gevoelige elementen aan om de interferentie veroorzaakt door temperatuurverandering te onderdrukken, waardoor de werkstabiliteit van de sensor wordt verbeterd.

Dual pyro-elektrische infrarood sensor RE200B gevoelig element gebied 2.0×1.0mm2

Uitgangssignaal > 2,5 V

(420°k blackbody 1Hz modulatiefrequentie 0,3-3,0Hz bandbreedte 72,5 dB toename)

(mVp-p) (25°C)

Saldo < 20%

Werkspanning 2,2-15V

Werkstroom 8,5-24 μA

Gebruik: 1, de bovenstaande kenmerken worden gemeten onder de voorwaarde van bronweerstand R2=47KΩ, de gebruiker kan de grootte van R2 aanpassen aan zijn eigen behoeften bij het gebruik van de sensor.

2, let op de positie van het gevoelige element en de grootte van het gezichtsveld om het beste optische ontwerp te verkrijgen.

3Alle spanningssignaalmetingen zijn een peak-to-peak kalibratie. EA en EB in balans B vertegenwoordigen respectievelijk de pieken en pieken van de spanningsuitgangssignalen van de twee gevoelige elementen.

4Bij gebruik van de sensor moet het buig- of lasgedeelte van de pin meer dan 4 mm van de basis van de pin verwijderd zijn.

5, moet u voor het gebruik van de sensor de handleiding raadplegen, vooral om foutieve pinnen te voorkomen.
