Productdetails:
|
| Regulator supply: | 2.7to 5.5V | Analog Output: | Reference bypass output |
|---|---|---|---|
| Digital I/O: | Crystal I/O (NC when not used） | Digital Input: | Output data rate control, PIN is LOW: 10Hz; PIN is HIGH: 80Hz |
| Markeren: | YJJ HX711 ADC-chip,Elektronische weegschaal ADC-chip,HX711 ADC-chip |
||
Productbeschrijving:

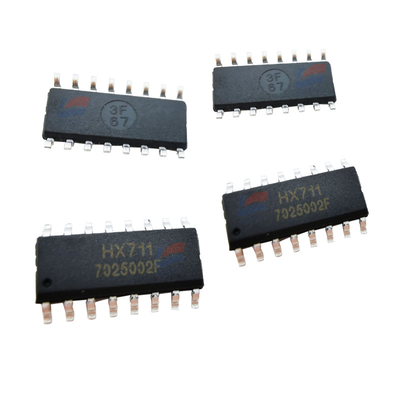

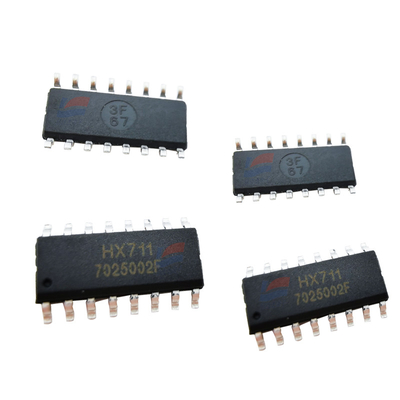

HX711 ADC Chip ADC 24-bit ADC voor elektronische weegschaal
Kenmerken:
HX711 is een ADC-chip met een voorversterker. De chip is speciaal ontworpen voor elektronische schaaltoepassingen..Deze uitgangen zijn moeilijk om rechtstreeks door de controller te verwerken, dus we kunnen de HX711 IC gebruiken,die deze spanningssignalen ontvangt en een standaard digitale waarde geeft die door de microcontroller kan worden gebruiktDe chip heeft een geïntegreerde voorversterker speciaal ontworpen om deze lage spanningen te behandelen.
HX711 Kenmerken en specificaties
Twee optionele differentiële invoerkanalen
On-chip actieve low-noise PGA met optionele winsten van 32, 64 en 128
On-chip stroomregelaar voor laadcel en ADC analoge voedingsbron
Oszillator op de chip zonder externe componenten en optionele externe kristallen
Zet de chip aan en zet hem opnieuw in.
Eenvoudige digitale bediening en seriële interface: pin bedienbare bediening zonder programmering
Facultatief 10SPS of 80SPS uitgangsgegevenssnelheid
Zowel 50 als 60 Hz stroomvoorziening worden onderdrukt
Stroomverbruik: normale werking < 1,5 mA, stroomstoring < 1 uA
Werkingsspanningsbereik: 2,6 V tot 5,5 V
Werktemperatuurbereik: -40°C tot + 85°C
Waar gebruik ik HX711
Om het gewicht met behulp van een belastingcel te meten, moeten we meestal de voedingsbron, de uitvoerversterker (om het geluid te verminderen) en de ADC-omvormer aanpassen.Alle drie deze functies vereisen drie afzonderlijke circuits en componentenDaarom kunnen we de HX711 IC gebruiken met alle bovenstaande functies zonder complexe schakelingen te verwijderen.
Specificaties:
| Werkingsspanningsbereik van de voedingsbron | 2.6V tot 5,5V |
| Werktemperatuurbereik | -40°C tot + 85°C |
| Gelijktijdige afwijzing | met een vermogen van niet meer dan 50 kVA |
| Huidig verbruik | normale werking < 1,5 mA, stroomstoring < 1 uA |
