AWM2300V Stroomsensor 50 mV Uitgangsspanning Trim Point 650 sccm 30 mW Stroomverbruik voor nauwkeurige stroombewaking

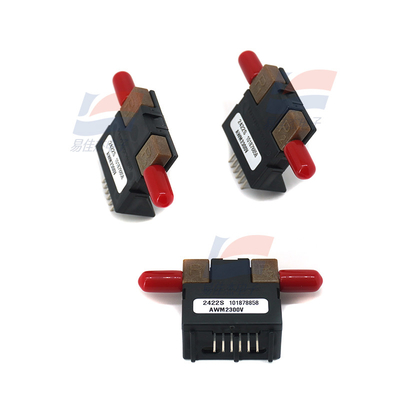

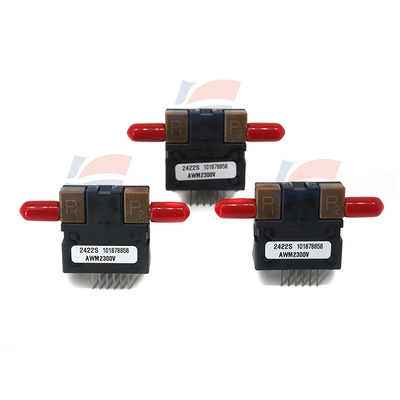

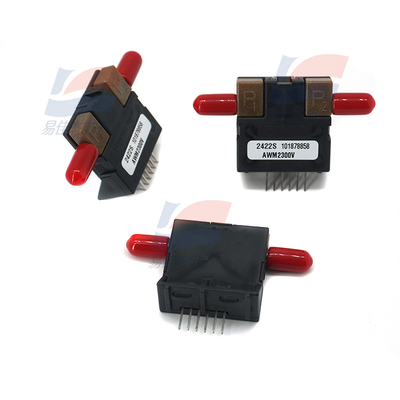

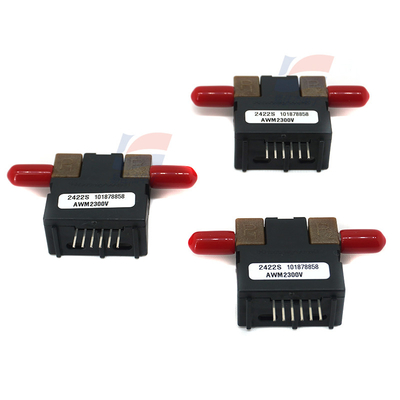

AWM2300V stroomsensor

Algemene informatie:

De AWM2000-serie Microbridge Mass Airflow Sensor is een passief apparaat dat bestaat uit twee Wheatstone-bruggen: één voor de controle van de gesloten schakelverwarmer en één voor de tweeling sensorelementen.De bediening van de verwarming in figuur 1 is vereist voor de werking volgens de specificatieDe differentiële instrumentatieversterker in figuur 3 kan worden gebruikt om de gain te verhogen en spanningsverschuivingen aan de sensoruitgang te introduceren.

Verontreiniging van de media:

De stofophoping zorgt ervoor dat de drukdaling over de sensor toeneemt voor elke gegeven doorstroming

De verstopping kan worden voorkomen door gebruik te maken van een goedkoop 5 micron filter boven het detectie-element.

Massa-stroom versus verschillen in druk:

De microbridge-chip is een massa-stroom sensor chip met een thermisch overdrachtsmechanisme.Het detectiebereik kan worden uitgebreid bij het detecteren van een bemonsterde stroom van de hoofdstroom door het verminderen van de verhouding van de diameter van het hoofdstroompad ̇s tot de minimale diameter van de luchtstroombuis binnen de sensorHet verdrinken van de geprobeerde stroom resulteert in een omgekeerde versterking, die door mechanische middelen wordt bereikt.Hoe hoger de differentialdruk, hoe meer massa dat stroomt.Variaties in de dichtheid van het stromende medium als gevolg van veranderingen in omgevingsdruk en temperatuur zullen de uitgang van de drukdifferentialsensor AWM2200V in verhouding veranderen tot de verandering in de absolute dichtheidDe andere massa-stroomsensoren worden niet beïnvloed door veranderingen in dichtheid.

Instructies voor het solderen.

De sensor moet vóór het solderen stevig aan het pc-bord worden bevestigd. Handsolderen: 1. Gebruik een temperatuurgecontroleerd soldeersysteem met een punt met een diameter van 3,2 mm. 2. Stel de temperatuur op 400 °C.Houd de punt op de terminal maximaal 5 seconden vast.3 Gebruik Type R flux hars kern soldeer en hand schoon na het solderen.

Instructies voor het solderen, voortgezet Wave soldering:

1. Zet de soldeertemperatuur op maximaal 250 °C. 2. Laat de riem minimaal 1,54 m per minuut lopen. 3. De afdekkingsbuis eindigt bij het reinigen.
