AD590JH Dual-pin geïntegreerd circuit temperatuur sensor hoge kalibratie nauwkeurigheid en elektrische weerstand

AD590JH Dual-pin geïntegreerd circuit temperatuur sensor hoge kalibratie nauwkeurigheid en elektrische weerstand
AD590JH Dual-pin geïntegreerd circuit temperatuur sensor hoge kalibratie nauwkeurigheid en elektrische weerstand AD590JH Dual-pin geïntegreerd circuit temperatuur sensor hoge kalibratie nauwkeurigheid en elektrische weerstand AD590JH Dual-pin geïntegreerd circuit temperatuur sensor hoge kalibratie nauwkeurigheid en elektrische weerstand AD590JH Dual-pin geïntegreerd circuit temperatuur sensor hoge kalibratie nauwkeurigheid en elektrische weerstand AD590JH Dual-pin geïntegreerd circuit temperatuur sensor hoge kalibratie nauwkeurigheid en elektrische weerstand AD590JH Dual-pin geïntegreerd circuit temperatuur sensor hoge kalibratie nauwkeurigheid en elektrische weerstand

Grote Afbeelding :  AD590JH Dual-pin geïntegreerd circuit temperatuur sensor hoge kalibratie nauwkeurigheid en elektrische weerstand

Productdetails:
Plaats van herkomst: VS
Modelnummer: AD590JH
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: Onderhandelbaar
Verpakking Details: Papieren doos
Levertijd: 3-5 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 5000 stuks
Contact

AD590JH Dual-pin geïntegreerd circuit temperatuur sensor hoge kalibratie nauwkeurigheid en elektrische weerstand

beschrijving
De Waaier van het leveringsvoltage: 4V ~ 30V De waaier van de metingstemperatuur: -55°C ~ +150°C
Kalibratie nauwkeurigheid: ±5,0℃ (bij 25℃) Verpakkingstype: 3-pins TO-52 metalen behuizing
Montage-type: Door het gat Afmetingen (L × W × H): 5,84 mm × 5,84 mm × 3,81 mm
Markeren:

Elektrische weerstandstemperatuursensor

,

een temperatuursensor met geïntegreerd circuit

,

AD590JH temperatuursensor



                         AD590JH Dual-pin Geïntegreerde Circuit Temperatuursensor



1. Basisprincipe:

De AD590JH geeft een stroom af die evenredig is met de absolute temperatuur. Binnen een voedingsspanningsbereik van 4V tot 30V fungeert hij als een hoog-impedantie constante-stroomregelaar met een regelingscoëfficiënt van 1μA/K. De on-chip dunne-film weerstanden zijn laser-getrimd om 298,2μA af te geven bij 298,2K (25°C).

2. Belangrijkste Kenmerken:

  • Breed Bedrijfstemperatuurbereik: Het kan normaal werken van -55°C tot +150°C.
  • Matige Kalibratienauwkeurigheid: Als een relatief minder-precisie model in de AD590-serie is de kalibratienauwkeurigheid ±5,0°C, nog steeds geschikt voor veel algemene precisie temperatuurmetingsscenario's.
  • Uitstekende Lineariteit: Behoudt goede lineariteit over het volledige meetbereik, wat de nauwkeurigheid en stabiliteit van de meetresultaten garandeert.
  • Breed Voedingsspanningsbereik: Werkt met een breed voedingsspanningsbereik van 4V tot 30V, aanpasbaar aan verschillende voedingsomgevingen.
  • Stroomuitgangssignaal: De hoog-impedantie stroomuitgang is ongevoelig voor spanningsverlies over lange draden, waardoor hij geschikt is voor detectie op afstand en gemakkelijk te implementeren is voor multiplexing.
  • Elektrische Duurzaamheid: Kan tot 44V voorwaartse spanning en 20V omgekeerde spanning weerstaan. Voedingsafwijkingen of pin-omkeringen beschadigen het apparaat over het algemeen niet.

3. Verpakkingstype:

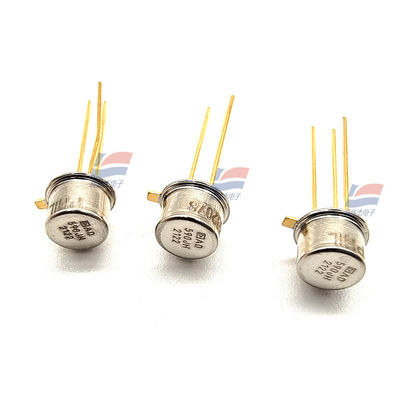

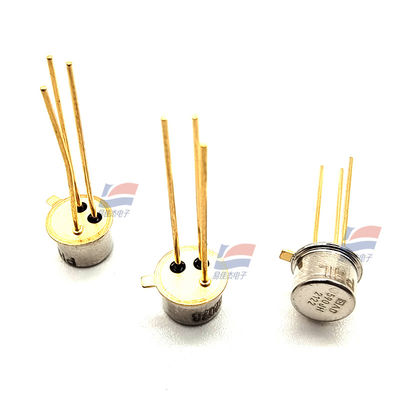

Het maakt gebruik van een 3-pins TO-52 metalen can-verpakking, die goede elektrische prestaties en mechanische stabiliteit biedt, geschikt voor installatie op verschillende printplaten. Het installatietype is through-hole montage.

4. Afmetingen:

  • Lengte: 5,84 mm
  • Breedte: 5,84 mm
  • Hoogte: 3,81 mm

5. Toepassingsgebieden:

Geschikt voor elke temperatuurdetectietoepassing onder 150°C waar traditionele elektrische temperatuursensoren momenteel worden gebruikt, zoals:



  • Temperatuurcompensatie of kalibratie voor discrete componenten
  • Absolute temperatuur-proportionele voorspanning
  • Debietmeting
  • Vloeistofniveaudetectie
  • Windsnelheidsmeting



Parameter Categorie Specifieke Parameters
Productmodel AD590JH
Fabrikant Analog Devices (ADI)
Sensortype Geïntegreerde Circuit Temperatuursensor (Stroomuitgangstype)
Werkingsprincipe Uitgangsstroom evenredig met absolute temperatuur (1μA/K)
Basisparameters
- Voedingsspanningsbereik 4V ~ 30V
- Meet Temperatuurbereik -55℃ ~ +150℃
- Kalibratienauwkeurigheid ±5,0℃ (bij 25℃)
- Lineariteit Goede lineariteit over het volledige meetbereik
- Uitgangskenmerken Hoog-impedantie stroomuitgang (298,2μA bij 25℃)
- Temperatuurcoëfficiënt 1μA/K (evenredig met absolute temperatuur)
Elektrische Kenmerken
- Voorwaartse Spanning Weerstand 44V (maximum)
- Omgekeerde Spanning Weerstand 20V (maximum)
- Uitgangsimpedantie Hoge impedantie (geschikt voor lange-afstands transmissie)
Verpakking & Afmetingen
- Verpakkingstype 3-pins TO-52 metalen can-verpakking
- Montagetype Through Hole
- Afmetingen (L×B×H) 5,84 mm × 5,84 mm × 3,81 mm
Toepassingsscenario's

Temperatuurcompensatie, absolute temperatuurvoorspanning,

debiet/vloeistofniveau/windsnelheidsmeting,

discrete component temperatuurdetectie, etc.
Typische Toepassingsschakeling

Vereist een weerstand voor spanningsconversie (bijv. een 10kΩ

weerstand converteert

1μA/K naar 10mV/K)
Opmerkingen

Prijzen variëren per inkoopplatform en hoeveelheid;

schakelparameters moeten worden ontworpen volgens

scenario's bij gebruik.
