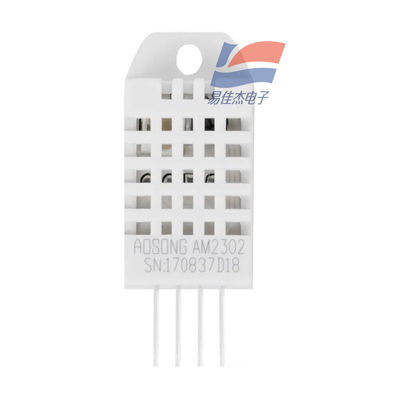

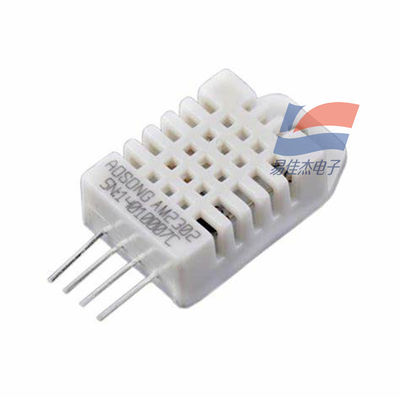

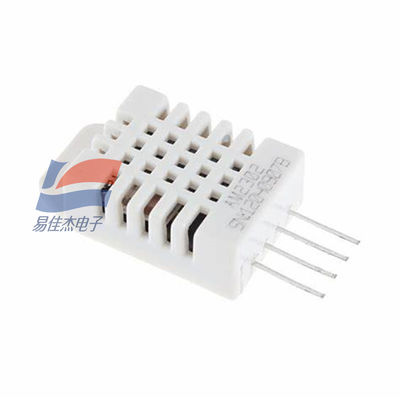

AM2302 Temperatuur- en vochtigheidscompositief sensor voor gezinsomgevingcontrole voor huisdieren/veehouderij

                                           AM2302 Temperatuur Vochtigheid Composiet Sensor

1. Overzicht:

De AM2302 is een gecombineerde temperatuur- en vochtigheidssensor met gekalibreerde digitale signaaluitvoer. Het maakt gebruik van gespecialiseerde digitale module acquisitietechnologie en temperatuur-vochtigheidssensortechnologie, wat zorgt voor een extreem hoge betrouwbaarheid en uitstekende stabiliteit op lange termijn.

2. Werkingsprincipe:

De sensor bestaat uit een capacitief vochtigheidsgevoelig element, een zeer nauwkeurig temperatuurgevoelig element en een hoogwaardige 8-bits microcontroller. Kalibratiecoëfficiënten worden als programma in de microcontroller opgeslagen, die worden opgeroepen tijdens de verwerking van gedetecteerde signalen in de sensor.

3. Voedingsspanning:

3.3 - 6V

4. Signaaloverdracht:

• Maakt gebruik van een single-wire seriële interface met 40-bits gegevensoverdracht (MSB first).
• Communicatietijd: Ongeveer 5ms per cyclus.
• Gegevensformaat: 16-bits vochtigheidsgegevens + 16-bits temperatuurgegevens + 8-bits checksum.

5. Meetbereik en Nauwkeurigheid:

• Vochtigheid:
  • Bereik: 0 - 100% RV
  • Nauwkeurigheid: 2 - 5% RV
• Temperatuur:
  • Bereik: -40 - 80°C
  • Nauwkeurigheid: ±0.5°C

6. Stroomverbruik:

2.5mA max (tijdens conversie, d.w.z. bij het opvragen van gegevens)

7. Afmetingen:

• Hoofdgedeelte: 27mm x 59mm x 13.5mm
• Kabellengte: 23cm

8. Reactietijd:

• De temperatuur- en vochtigheidsgegevens die door de host van de AM2302 worden gelezen, zijn altijd de vorige meetwaarde.
• Als het interval tussen twee metingen lang is, lees dan twee keer achter elkaar en neem de tweede waarde als de real-time data.
• Minimum interval tussen twee lezingen: 2 seconden.

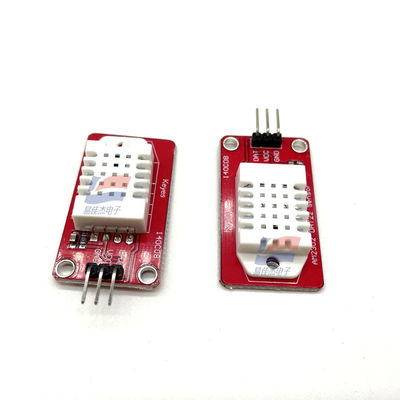

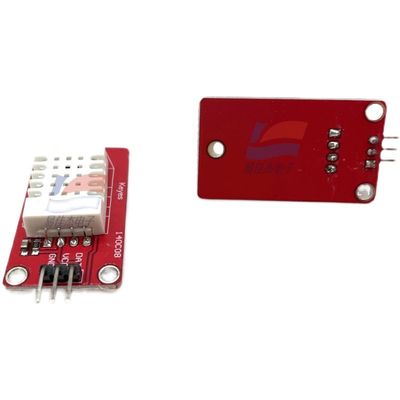

9. Interface Beschrijving:

• Bevat doorgaans een 3 - 5V voedingspin, datapin en ground pin.
• Hoewel het een enkele draad gebruikt voor gegevensoverdracht, is het niet compatibel met de Dallas 1-wire bus.
• Voor meerdere sensoren moet elk zijn eigen onafhankelijke datapin hebben.
• De sensor heeft intern een 5.1kΩ pull-up weerstand die VCC en de datapin verbindt, dus externe pull-up weerstanden zijn over het algemeen niet nodig.
