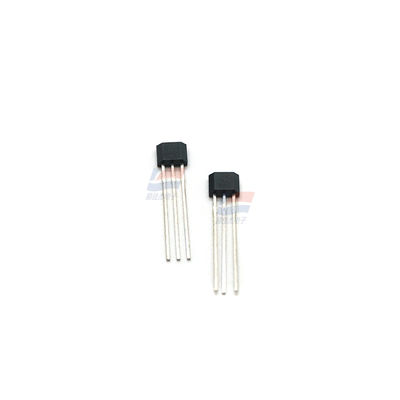

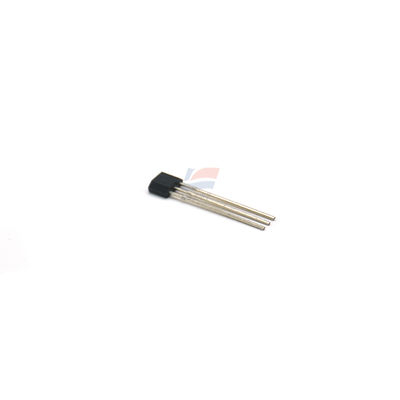

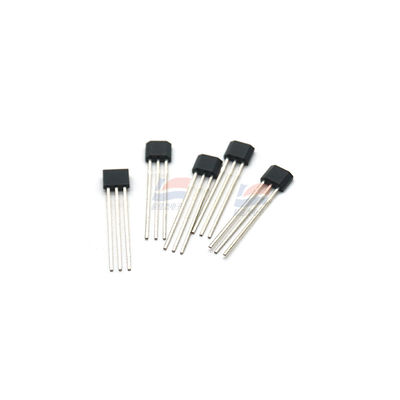

CS3040 Hall-effect sensor Breed spanningsbereik van de voeding

                             CS3040 Hall-effect sensor Breed Voedingsspanningsbereik

Product Samenstelling:

De CS3040 Hall-effect sensor is samengesteld uit een spanningsregelaar, een Hall-spanningsgenerator, een differentiële versterker, een Schmitt-trigger en een open-collector uitgangstrap.

Werkingsprincipe

De ingang is de magnetische inductie-intensiteit en de uitgang is een digitaal voltagesignaal. Het is een unipolaire magnetisch-gevoelige schakeling, geschikt voor gebruik onder rechthoekige of cilindrische magneten.

Producteigenschappen:

• Breed voedingsspanningsbereik.
• Snelle schakelsnelheid, geen momentane jitter.
• Breed werkfrequentiebereik (DC~100KHz).
• Lange levensduur, klein formaat en gemakkelijke installatie.
• Het kan direct worden gekoppeld aan transistors en logische circuits zoals TTL en MOS.

Limit Parameters:

• Voedingsspanning: 4,5V~24V.
• Magnetische inductie-intensiteit: onbeperkt.
• Uitgangsstroom: tot 10mA.
• Bedrijfstemperatuur (Type I): -40℃~125℃.
• Opslagtemperatuur: -55℃~150℃.

Elektrische Kenmerken (TA = 25℃)

• Uitgangs-laag-niveau spanning: De typische waarde is 0,05V en de maximale waarde is 1,2V wanneer Vcc = 4,5V~24V.
• Uitgangslekstroom: De typische waarde is 8μA en de maximale waarde is 12μA wanneer Vo = Vccmax en VCC open is.
• Voedingsstroom: De typische waarde is 0,12mA~0,14mA.
• Uitgangs stijgtijd: De typische waarde is 0,12μs wanneer Vcc = 12V en RL = 480Ω.
• Uitgangs daaltijd: De typische waarde is 0,14μs wanneer Vcc = 12V en CL = 20pF.
