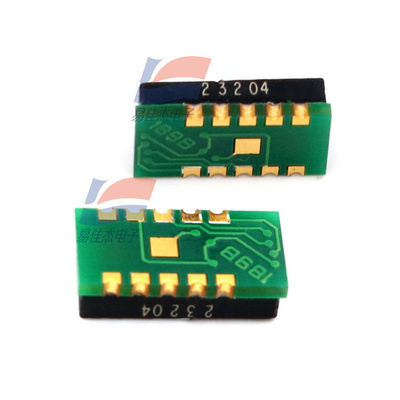

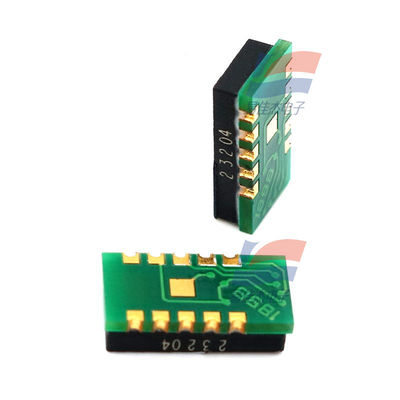

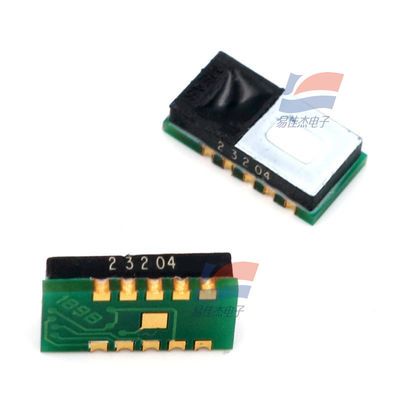

HTU11F Temperatuur Vochtigheid Geïntegreerde sensor Miniatuurgrootte En Extremely Low Power Consumption

HTU11F Temperatuur Vochtigheid Geïntegreerde sensor Miniatuurgrootte En Extremely Low Power Consumption

1Overzicht:

De HTU1x (F) -serie is een miniatuur digitale temperatuur-vochtigheidsgeïntegreerde sensorserie.de modules van de serie HTU1x (F) zorgen voor nauwkeurige en betrouwbare temperatuur- en luchtvochtigheidsmetingsgegevens voor OEM-toepassingenDe sensor integreert het sensorelement en het signaalverwerkingscircuit op een miniatuur circuit board en geeft een volledig gekalibreerd digitaal signaal.

2Kenmerken:

• Volledige uitwisselbaarheid, geen kalibratie nodig in standaardomgeving.
• Kan snel herstellen van een langdurige condensatie.
• Gemaakt van loodvrije materialen, geschikt voor reflow soldering.
• Elke sensor heeft een uniek merkteken voor de traceerbaarheid van de productiebron.
• Miniatuur grootte en extreem laag stroomverbruik.

3Specificaties van de prestaties:

• Stroomtoevoerspanning: de piekwaarde is 3,6 Vdc en het aanbevolen werkspanningsbereik is 3,2 V - 3,4 V.
• Vochtigheidsmetingsbereik: 0 tot 100% RH.
• Temperatuurmetingsbereik: - 40 tot 105°C.
• Maximaal vermogen: 2,5mW.
• Vochtigheidsmetingsnauwkeurigheid: ±3,5%RH (HTU11F) in het bereik van 10-95%RH.
• Temperatuurmetingsnauwkeurigheid: ±0,4°C bij 25°C.
• Resolutie: 12 bits resolutie voor vochtigheid, 0,05% RH; 14 bits resolutie voor temperatuur, 0,01°C.
• Metingstijd: 110 ms voor 12 bits vochtigheidsmeting, 210 ms voor 14 bits temperatuurmeting.
• Reactietijd: de reactietijd bij vochtigheid is 5 - 10 s en de reactietijd bij temperatuur 10 s.

4Elektrische kenmerken:

• Stroomverbruik: bij T = 25°C en Vdd = 3,3 V is de typische waarde 250 μA en de maximale waarde 700 μA.
• Communicatie-interface: Digitale twee-draad interface.

5- Pin Definitie:

• Krachtgrond.
• Data: serie-data-poort, tweerichtings.
• SCK: Serial clock, input - alleen.
• VDD: stroominvoer. Tussen VDD en GND moet een 100nF condensator worden toegevoegd voor ontkoppeling en filtering.
