Productbeschrijving:

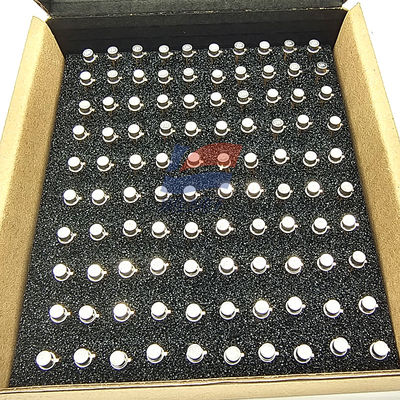

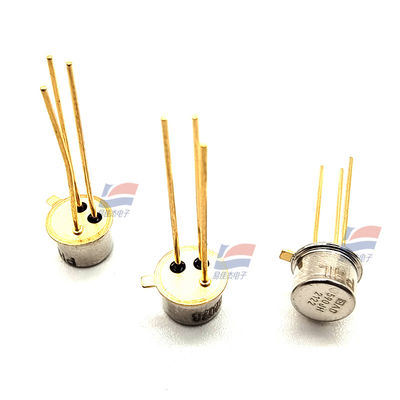

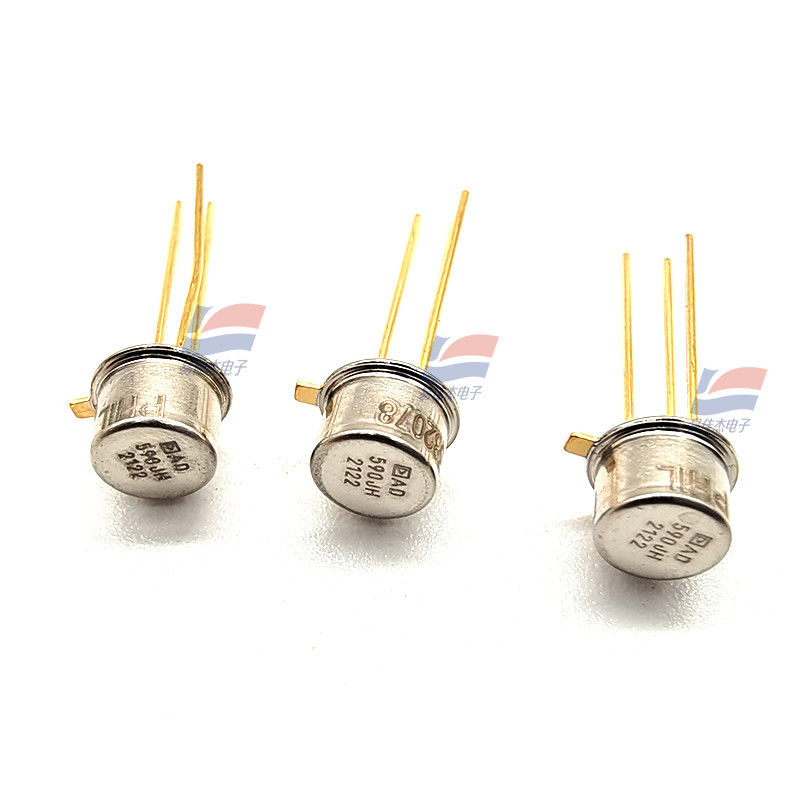

YJJ AD590JH Digitale Temperatuurmeting en Op Printplaat Gemonteerde Temperatuursensor
Kenmerken:
De AD590 is een 2-terminal IC-temperatuurconverter die een uitgangsstroom produceert die evenredig is met de absolute temperatuur. Voor voedingsspanningen tussen 4V en 30V fungeert het apparaat als een hoog-impedantie constante-stroomregelaar via 1 μA /K. Laserfijnafstemming van de dunne-filmweerstand van de chip werd gebruikt om het apparaat te kalibreren op 298,5μA uitgang bij 298,2 K (25°C).
De AD590 is bedoeld voor elke temperatuurdetectietoepassing tot 150°C die momenteel conventionele elektrische temperatuursensoren gebruikt. De inherente lage kosten van monolithische geïntegreerde circuits in combinatie met de eliminatie van ondersteunende circuits maken de AD590 een aantrekkelijk alternatief voor veel temperatuurmeetsituaties. De toepassing van de AD590 elimineert de noodzaak van linearisatiecircuits, precisiespanningsversterkers, weerstandsmeetcircuits en koudelaskompensatie.
Naast temperatuurmetingen omvatten toepassingen temperatuurcompensatie of correctie van discrete componenten, bias evenredig met de absolute temperatuur, debietmetingen, vloeistofniveaudetectie en windsnelheidsmetingen. De AD590 is in bladvorm en is geschikt voor mengcircuits en snelle temperatuurmetingen in beschermde omgevingen.
De AD590 is bijzonder nuttig in toepassingen voor detectie op afstand. Vanwege de hoog-impedantie stroomuitgang is het apparaat ongevoelig voor spanningsverliezen over lange lijnen. Elke goed geïsoleerde twisted pair is voldoende om honderden meters van het ontvangstcircuit te werken. De uitgangskarakteristieken maken de AD590 ook geschikt voor multiplexing: de stroom kan worden geschakeld via een CMOS-multiplexer, of de voedingsspanning kan worden geschakeld via een logische poortuitgang.
Product hoogtepunten
De AD590 is een gekalibreerde twee-terminal temperatuursensor die slechts één DC-spanningsbron (4V tot 30V) vereist. Dure zenders, filters, draadcompensatie en linearisatiecircuits zijn niet nodig bij de toepassing van dit apparaat.
State-of-the-art laserfijnafstemming op chipniveau in combinatie met uitgebreide eindtests zorgt ervoor dat de AD590-eenheid gemakkelijk uitwisselbaar is.
Superieure interferentieonderdrukking treedt op omdat de uitgang stroom is in plaats van spanning. Bovendien zijn de stroomvereisten laag (1,5 mW bij 5 V bij 25°C). Deze functies maken de AD590 gemakkelijk te gebruiken als een externe sensor.
Hoge uitgangsimpedantie (> 10 mω) zorgt voor uitstekende onderdrukking van de voedingsspanningsdrift. Zo resulteert het wijzigen van de voeding van 5 V naar 10 V slechts in een maximale stroomverandering van 1 μA, of een equivalente fout van 1°C.
AD590 heeft elektrische duurzaamheid: het kan tot 44 V voorwaartse spanning en 20 V omgekeerde spanning weerstaan. Daarom zullen onregelmatigheden in de voeding of pin-omkeringen het apparaat niet beschadigen
Specificaties:
| Voeding |
3.3 - 5.5V |
| Temperatuur |
±0.5℃, ±3%RH (@25℃) |
| Reactietijd |
50ms |
| Bedrijfsomgeving |
5 - 45℃ |
