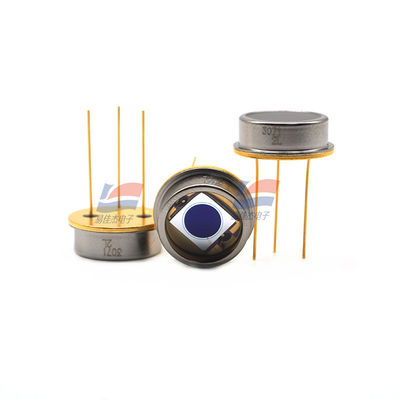

YJJ S3072 Silicon PIN fotodiode wordt gebruikt voor snelle pulslichtdetectie in optische ruimtevaarttransmissie

Productbeschrijving:

YJJ S3072 Silicon PIN Fotodiode Wordt Gebruikt voor Hoge Snelheid Pulslichtdetectie in Ruimte Optische Transmissie

Kenmerken:

Groot-oppervlakte hogesnelheid siliconen PIN fotodiode

S3072 is een siliconen PIN fotodiode met een relatief groot lichtontvangend oppervlak. Het kan echter een uitstekende frequentierespons bieden bij 45 MHz. Deze fotodiode is geschikt voor optische ruimtevaarttransmissie (vrije-ruimte optische componenten) en hogesnelheid pulslichtdetectie.

Eigenschappen

- Lichtontvangend oppervlakte afmeting: φ3,0 mm

- Afsnijfrequentie: 45 MHz (VR = 24 V)

- Hoge betrouwbaarheid: TO-5 metalen behuizing

Gedetailleerde parameters

Lichtontvangend oppervlak φ3,0 mm

Behuizing Metaal

Behuizingscategorie TO-5

Koeling Niet-koelend type

Sperrspanning (maximumwaarde) 50 V

Spectrale responsiebereik 320 tot 1060 nm

Maximale gevoeligheidsgolflengte (typische waarde) 920 nm

Fotogevoeligheid (typische waarde) 0,54 A/W

Donkerstroom (maximumwaarde) 10000 pA

Afsnijfrequentie (typische waarde) 45 MHz

Junctiecapaciteit (typische waarde) 7 pF

Ruisequivalente vermogen (typische waarde) 1,6×10-14 W/Hz1/2

Meetcondities Ta = 25°C, typische waarde, fotogevoeligheid: λ = 780 nm, donkerstroom: VR = 24 V, afsnijfrequentie: VR = 24 V, junctiecapaciteit: VR = 24 V, f = 1 MHz, λ = λp, ruisequivalent vermogen: VR = 24 V, λ = λp, tenzij anders vermeld
