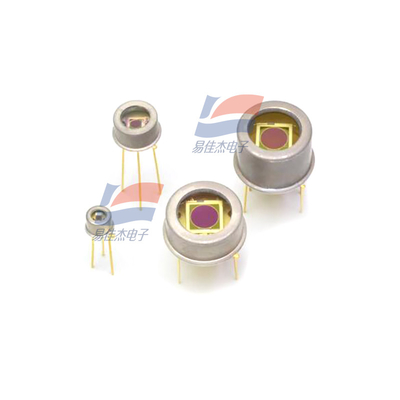

G12180-003A Infrarood Foto-elektrische Sensor (InGaAs PIN fotodiode) Voor Lasermonitoringsystemen

G12180-003A Infrarood foto-elektrische sensor (InGaAs PIN-fotodiode) voor lasersysteembewaking

1Toepassingsgebieden:

• Laserbewakingssystemen: stelt realtime detectie en monitoring van de uitgangsintensiteit van de laser in industriële laserverwerking, medische laserapparatuur en laserinstallaties van onderzoeksniveau mogelijk;het garanderen van een stabiele laserprestatie.
• Optische vermogenmeters: dienen als kernsensorcomponent in optische vermogenmetingstoestellen,nauwkeurig opnemen van optische krachtsignalen in het nabije infrarood (NIR) voor toepassingen zoals glasvezelonderzoek en laboratoriumfotometrie.
• Tests van de levenscyclus van de laserdiode: bestand tegen langdurige werking en behoudt een constante respons;met een vermogen van meer dan 50 W,.
• Bijna-infrarood (NIR) fotometrie: faciliteert nauwkeurige meting van NIR-lichtabsorptie, -transmissie of -reflectie op gebieden zoals biochemische analyse, materiaalwetenschappen,en milieubewaking.
• Optische communicatiesystemen: detecteert snelle NIR-optische signalen (bijv. in golflengtebanden van 1,3 μm of 1,55 μm) voor gebruik in glasvezelcommunicatietoontvangers,het waarborgen van een betrouwbare gegevensoverdracht in telecomnetwerken.

2Belangrijkste kenmerken:

• Breed NIR-spectrumrespons: werkt over een golflengtebereik van 0,9 ∼1,7 μm, met betrekking tot kritieke banden voor optische communicatie, lasertoepassingen en NIR-fotometrie.
• Hoge gevoeligheid: levert een typische lichtgevoeligheid van 1,1 A / W (bij piekgolflengte ~ 1,55 μm), waardoor nauwkeurige detectie van NIR-optische signalen met een lage intensiteit mogelijk is.
• Lage donkere stroom: beschikt over een maximale donkere stroom van 0,5 nA (onder omgekeerde spanning VR = 5V), waardoor achtergrondgeluid wordt geminimaliseerd en de signaal-geluidsverhouding (SNR) wordt verbeterd voor nauwkeurige metingen.
• High-Speed Performance: beschikt over een typische stopfrequentie van 600 MHz en ondersteunt snelle signaaldetectie voor toepassingen zoals snelle optische communicatie of laserpulsmonitoring.
• Compact en robuust pakket: ingebouwd in een TO-18-pakket (een standaard, compact metalen pakket), dat mechanische stabiliteit, gemakkelijke integratie in schakelontwerpen,en compatibiliteit met standaard optische montageconfiguraties.
• Breed werktemperatuurbereik: functioneert betrouwbaar bij temperaturen van -40 °C tot 100 °C, waardoor het geschikt is voor harde industriële omgevingen of buitentoepassingen.
• Laag verbindingscapaciteit: heeft een typische verbindingscapaciteit van 5 pF (VR = 5V), waardoor de signaalvervorming wordt verminderd en de prestaties op hoge frequentie worden verbeterd.
