S8745-01 Infrarood Foto-elektrische Sensor Voor Precisie Analytische Instrumenten Industriële Meetapparatuur

             S8745-01 Infrarood Foto-elektrische Sensor voor Precisie Analytische Instrumenten en Industriële Meetapparatuur

1. Toepassingsgebieden:

• Precisie Analytische Instrumenten: Gebruikt in apparaten zoals ultraviolet (UV) - nabij - infrarood (NIR) spectrometers, chromatografen en fotometers voor detectie van zwakke lichtsignalen. Het maakt nauwkeurige meting van lichtabsorptie, -emissie of -transmissie over het UV-NIR-spectrum mogelijk, ter ondersteuning van kwantitatieve analyse in gebieden als chemie, biologie en milieuwetenschappen.
• Industriële Meetapparatuur: Geïntegreerd in industriële sensoren voor het bewaken van parameters zoals filmdikte, oppervlaktere reflectie of materiaalsamenstelling. De lage ruis en hoge gevoeligheid maken precieze detectie van subtiele lichtvariaties mogelijk, wat kwaliteitscontrole in productieprocessen garandeert (bijv. inspectie van halfgeleiderwafels, meting van coatingdikte).
• Medische Diagnostische Apparaten: Toegepast in medische apparatuur zoals immunoassays, klinisch chemie analysers of niet-invasieve bloedglucosemonitoren. Het kan zwakke optische signalen van biochemische reacties detecteren, waardoor de nauwkeurige kwantificering van biomarkers of andere analyten voor diagnose van ziekten en gezondheidsmonitoring mogelijk wordt.
• Milieumonitoring Instrumenten: Gebruikt in apparaten voor het meten van luchtkwaliteit (bijv. detectie van spoorgassen via optische absorptie), waterkwaliteit (bijv. analyse van verontreinigingsconcentraties) of zonnestraling. De brede spectrale respons (190–1100 nm) en lage Noise Equivalent Power (NEP) maken het geschikt voor het vastleggen van zwakke omgevingslichtsignalen.
• Lucht- en Ruimtevaart & Wetenschappelijk Onderzoek: Toegepast in lucht- en ruimtevaartsensoren voor detectie van ruimtestraling of atmosferische afstandsdetectie, evenals in laboratoriumonderzoeksopstellingen voor het bestuderen van licht-materie-interacties, kwantumoptica of experimenten met weinig licht.

2. Belangrijkste Kenmerken:

• Brede Spectrale Respons: Beslaat een breed golflengtebereik van 190–1100 nm (ultraviolet tot nabij-infrarood), waardoor het veelzijdig is voor toepassingen die detectie over meerdere optische banden vereisen.
• Ultra-Lage Ruis Prestaties: Beschikt over een typische Noise Equivalent Power (NEP) van 11×10−15W/Hz1/2, waardoor achtergrondruis tot een minimum wordt beperkt en een hoge signaal-ruisverhouding (SNR) voor detectie van zwak licht wordt gewaarborgd.
• Geïntegreerde Hoogwaardige Componenten: Wordt geleverd met een ingebouwde feedbackweerstand (RF​=1GΩ) en condensator (CF​=5pF), evenals een low-power FET-input operationele versterker. Deze integratie vereenvoudigt het circuitontwerp, vermindert het aantal externe componenten en zorgt voor stabiele signaalversterking.

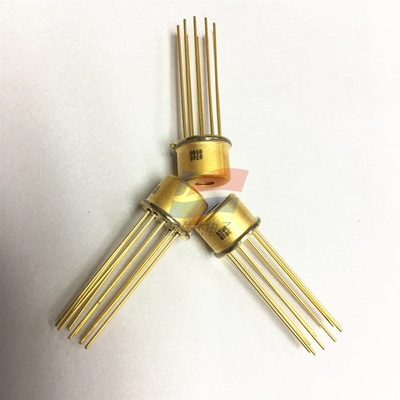

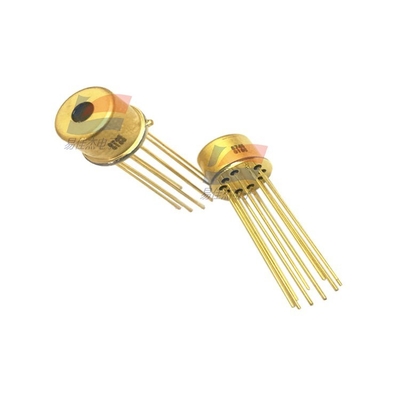

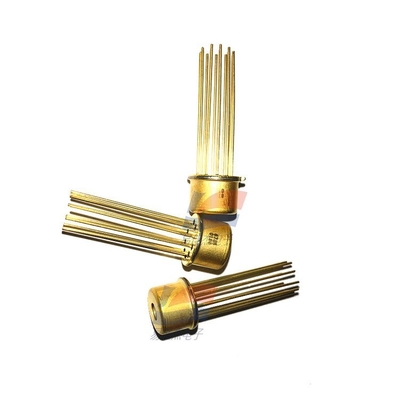

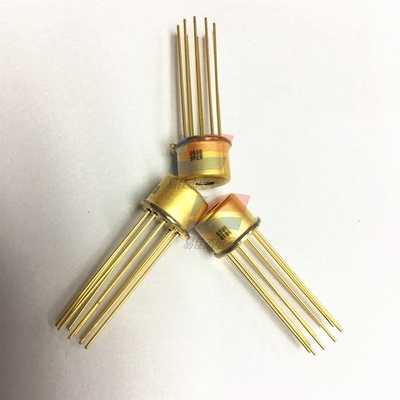

• Compact & Afgeschermd Pakket: Ondergebracht in een kleine TO-5 metalen behuizing met een kwartsvenster. De metalen behuizing biedt effectieve elektromagnetische compatibiliteit (EMC)-afscherming, terwijl het kwartsvenster een hoge transmissie biedt over het spectrale bereik van de sensor’s - ideaal voor toepassingen met beperkte ruimte.
• Hoge EMC-Ruisweerstand: Het lichtgevoelige oppervlak is verbonden met de GND-aansluiting, waardoor de weerstand tegen elektromagnetische interferentie (EMI) wordt verhoogd. Dit zorgt voor betrouwbare prestaties in lawaaierige industriële of elektronische omgevingen.
• Flexibele Versterkingsaanpassing: Variabele versterking kan worden bereikt door een externe weerstand toe te voegen, waardoor gebruikers de output van de sensor kunnen afstemmen op specifieke toepassingsvereisten (bijv. het aanpassen van de gevoeligheid voor verschillende lichtintensiteitsbereiken).
• Groot Lichtgevoelig Oppervlak: Beschikt over een lichtgevoelig oppervlak van 2,4×2,4 mm, waardoor de lichtverzamelings efficiëntie wordt verhoogd en de detectienauwkeurigheid voor verstrooide of lichtarme lichtbronnen wordt verbeterd.
