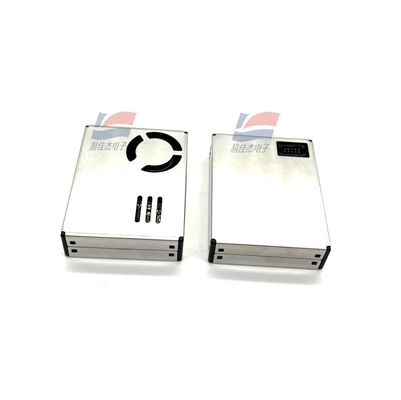

YJJ PMS9103M Sensor voor de concentratie van deeltjes in de lucht

Productbeschrijving:

YJJ PMS9103M Laser Scattering Type Particulate Matter Sensor Gebruikt Voor Monitoring Concentratie Particulate Matter Lucht

Kenmerken:

PMS9103M is een digitale, algemene particulate matter sensor gebaseerd op het principe van laserverstrooiing. Het kan continu het aantal zwevende deeltjes van verschillende diameters in de lucht per volume-eenheid verzamelen en berekenen, en dit omzetten in massaconcentratie, die vervolgens via een digitale interface wordt uitgevoerd.

Het volgende is de gedetailleerde beschrijving van de belangrijkste parameters:

Technische specificaties

‌Meetbereik deeltjesmassa‌: Ondersteunt drie deeltjesgroottekanalen: 0,3 - 1,0 μm, 1,0 - 2,5 μm en 2,5 - 10 μm.

Deeltjestellingsefficiëntie: 50% bij een deeltjesgrootte van 0,3 μm, en ≥ 98% bij een deeltjesgrootte van ≥ 0,5 μm.

Effectief meetbereik van deeltjesmassa concentratie: 0 - 500 microgram per kubieke meter (PM2.5 standaardwaarde).

Maximaal bereik van deeltjesmassa concentratie: ≥ 1000 microgram per kubieke meter (PM2.5 standaardwaarde). Waarden boven 1000 μg/m³ moeten gebaseerd zijn op daadwerkelijke metingen.

Resolutie: 1 microgram per kubieke meter (μg/m³).

Consistentie: Binnen het bereik van 100 tot 500 μg/m³ is het ±10% (PM2.5 standaardwaarde); binnen het bereik van 0 tot 100 μg/m³ is het ±10 μg/m³.

Bemonsteringsvolume: 0,1 liter (L).

Reactietijd: Enkele reactietijd < 1 seconde, totale reactietijd ≤ 10 seconden.

Voedingsvereisten: DC-spanning: Typische waarde: 5,0V, Minimumwaarde: 4,5V, Maximumwaarde: 5,5V; Werkstroom: ≤ 100 mA, Stand-bystroom: ≤ 2 mA.

Data-interfaceniveau: TTL-niveau, 3,3V logica (laag niveau 2,7V).

Werkomgeving: Temperatuurbereik -10 tot +60℃, vochtigheidsbereik 0 tot 95% (geen condensatie).

Opslagomgeving: Temperatuurbereik -40 tot +85 graden Celsius.

Betrouwbaarheid: Mean Time Between Failures (MTBF) is ≥ 5 jaar.

Afmetingen: Maximaal 48 × 40 × 12 millimeter (mm).

Interface Definitie

De PMS9103M gebruikt een 8-pins interface. De pindefinities zijn als volgt:

PIN1 (VCC): Positieve voeding (+5V)

PIN2 (GND): Negatieve voeding

PIN3 (SET): Instelpin, TTL-niveau @ 3,3V, hoog niveau of open circuit is normale werkingstoestand, laag niveau is slaaptoestand

PIN4 (RXD): Seriële poort ontvangstpin, TTL-niveau @ 3,3V

PIN5 (TXD): Seriële poort verzendpin, TTL-niveau @ 3,3V

PIN6 (RESET): Module reset signaal, TTL-niveau @ 3,3V, laag niveau reset

PIN7, PIN8: NC (Geen verbinding) Aandachtspunten

De sensor vereist een 5V voeding, maar de communicatie- en besturingspinnen hebben een 3,3V niveau nodig. Als een 5V-gevoede MCU is aangesloten, moet een niveauconversiecircuit worden toegevoegd.

De SET- en RESET-pinnen hebben interne pull-up weerstanden en kunnen zwevend worden gelaten wanneer ze niet in gebruik zijn.

Bij gebruik van de slaapfunctie heeft de ventilator minimaal 30 seconden stabiele tijd nodig om opnieuw op te starten. Het wordt aanbevolen dat de werktijd na het ontwaken uit de slaapstand niet minder is dan 30 seconden om de nauwkeurigheid van de gegevens te garanderen.
