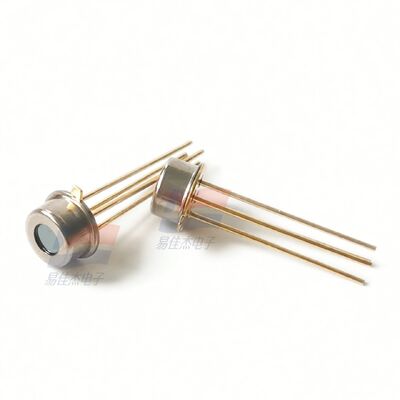

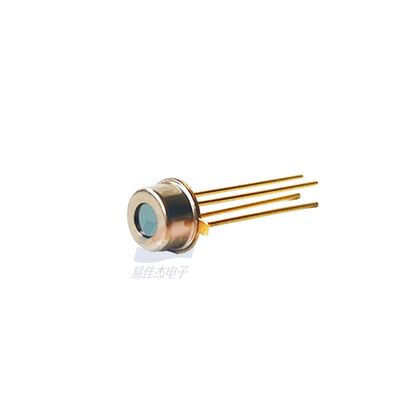

MRT313 MRT511 Thermopile Sensor Voorhoofd Temperatuur Pistool Temperatuursonde Contactloze Thermometer Component

MRT313 MRT511 Thermopile Sensor Voorhoofd Temperatuur Geweer Temperatuur Probe Niet-contact Thermometer Component

1. Hoofdwerkingsbeginsel:

De MRT313 werkt op basis van het thermopile-effect en het infraroodstralingsdetectieprincipe:

• Het integreert een thermopile-sensorchip en een infraroodfilter met een hoge doorlaatbaarheid (geoptimaliseerd voor een golflengte van 814 μm, overeenkomend met de piekgolflengte van infraroodstraling van het menselijk lichaam).
• Wanneer de sensor op het menselijk voorhoofd gericht is, absorbeert de thermopile-chip de infraroodstraling die door het huidoppervlak wordt uitgezonden.De geabsorbeerde energie genereert een temperatuurverschil tussen de warme en koude verbindingen van de thermopile, wat een proportioneel Seebeck-spanning induceert.
• Het uitgangsspanningssignaal wordt verwerkt door een signaalconditioneringscircuit (bijv. versterking, kalibratie) om het om te zetten in een nauwkeurige lichaamstemperatuur.

2Belangrijkste kenmerken:

1. Optimalisatie van de menselijke lichaamstemperatuur: het 8 ̊14 μm IR-filter is afgestemd op de infraroodstraling van het menselijk lichaam,het garanderen van een hoge selectiviteit en het elimineren van interferentie van omgevingslicht en andere warmtebronnen.
2. Hoge meetnauwkeurigheid: onder standaardmetingsomstandigheden (afstand: 3·5 cm, omgevingstemperatuur: 25°C) bedraagt de temperatuurmetingsfout ≤ ± 0,2°C,met een breedte van niet meer dan 50 mm,.
3. Snelle reactietijd: T90-responstijd ≤ 300 ms, waardoor de temperatuur snel kan worden afgelezen zonder lang te wachten.
4. Laag stroomverbruik: ontworpen voor een ultra laag stroomverbruik met een typische werkstroom ≤ 10 μA, geschikt voor draagbare apparaten op batterij (bijv. handheld voorhoofdthermometers).
5. Compact en gemakkelijk te integreren: klein SMD-pakket, lichte structuur en pin-compatibel ontwerp voor direct solderen op PCB-boards, ideaal voor geminiaturiseerde temperatuurmetingsapparatuur.
6. ingebouwde temperatuurcompensatie: uitgerust met een geïntegreerde NTC-thermistor voor realtime monitoring en compensatie van de omgevingstemperatuur,waarborgen van de nauwkeurigheid van de metingen bij verschillende omgevingstemperaturen (10°C~40°C).
7. Stabiele langetermijnprestaties: lage driftgraad ≤ 0,1 °C/jaar, geen frequente herkalibratie nodig tijdens de levensduur.

3Typische toepassingen:

• medische thermometers voor het voorhoofd zonder contact
• Infrarood lichaamsthermometers voor de consument
• Slimme draagbare temperatuurbewakingsapparaten (bijv. slimme banden met temperatuurdetectie)
• Temperatuuronderzoekapparatuur voor de volksgezondheid (vergemakkelijkte versies)
