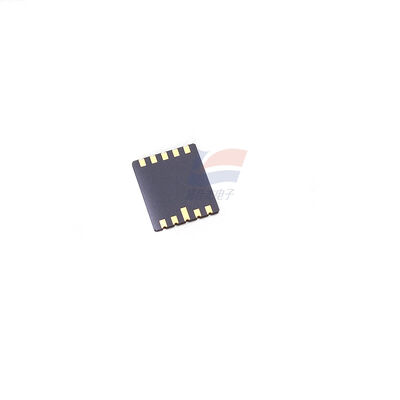

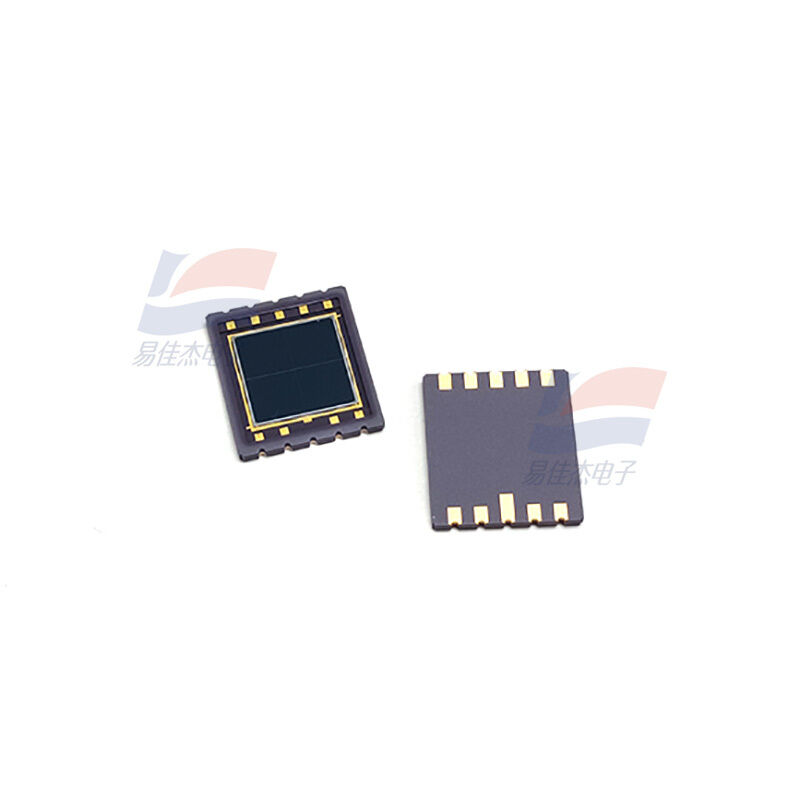

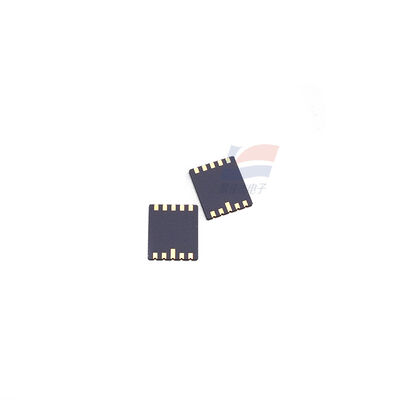

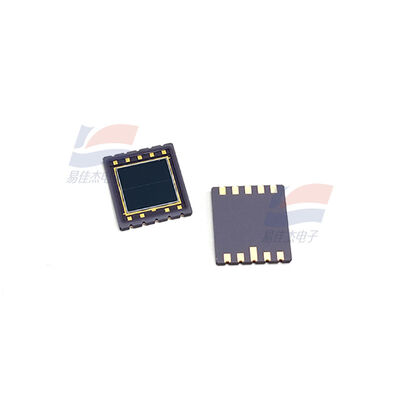

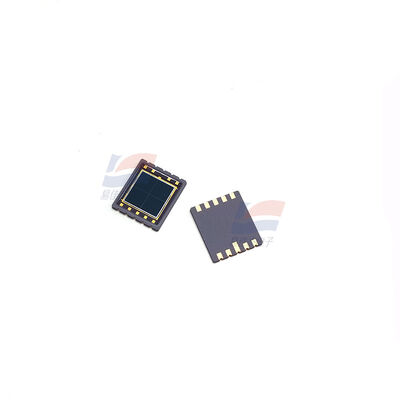

YJJ S5981 Silicium PIN Fotodiode 10×10mm voor Near-Infra Rood Detectie

Productbeschrijving:

YJJ S5981 Silicon PIN Fotodiode, 10×10mm, voor nabij-infrarood detectie

Kenmerken:

De S5981 Silicon PIN Fotodiode, speciaal ontworpen voor surface mount (SMD) toepassingen, wordt voornamelijk gebruikt voor precieze optische scenario's zoals optische askalibratie, positiedetectie en laseruitlijning.
S5981 Fotodiode
1. Belangrijkste Parameters (Ta = 25°C)
Model: S5981
Type: 4-kwadrant Silicon PIN Fotodiode
Lichtgevoelig Oppervlak: 10 × 10 mm (Gelijk in alle kwadranten, 5 × 5 mm per kwadrant)
Spectrale Respons: 320 - 1100 nm (Ultraviolet tot Nabij-Infrarood)
Hamamatsu Photonics Co., Ltd.
Piek Golflengte: 960 nm
Respons Coëfficiënt: 0.72 A/W @ 960 nm
Donkerstroom: ≤ 4 nA (@ VR = 10V)
Capaciteit bij Overgang: 35 pF (@ VR = 10V, f = 1 MHz)
Afsluitfrequentie: 20 MHz
Ruisschootsnelheid: 1.9 × 10-¹4 W/Hz¹/²
Behuizing: Keramische SMD, Dikte 1.26 mm
Bedrijfstemperatuur: -40°C ~ +85°C
Opslagtemperatuur: -40°C ~ +100°C
Kenmerken: 4-kwadrant Verdeling, Groot Lichtgevoelig Oppervlak, Ultra-dunne SMD, Loodvrije Reflow Soldeer
2. Structuur en Pinnen
4-kwadrant Structuur: Het belichte oppervlak is verdeeld in 4 onafhankelijke kwadranten (A/B/C/D), elk in staat om fotostroom uit te voeren
Pinnen: 5 in totaal (4 signaalpaden + 1 gemeenschappelijke terminal), ondersteunt SMD reflow solderen
Voordelen: Gelijktijdige detectie van lichtintensiteit en lichtspotpositie, geen mechanische scanning vereist
3. Typische Toepassingen
Laser Optische As Kalibratie / Uitlijning
Positionering en Offset Monitoring voor Laser Markering, Lasersnijden, Lasersnijapparatuur
Optisch Platform, Telescoop, Laser Radar Optische As Gesloten Lus Correctie
Positie Gevoelige Detectie (PSD Alternatief)
Meting van Middelpunt Afwijking van Lichtspot, Hoekafwijking Detectie
Robot Visie, Werkstuk Uitlijning, Precisie Verplaatsing Sensing
Laser Vermogen / Energie Monitoring
Real-time Detectie van 905nm/980nm/1064nm Laser Vermogen
Lichtintensiteit Monitoring voor Glasvezel Communicatie, Laser Medische Apparatuur
Optische Meetinstrumenten
Breed Spectrum Detectie voor Spectrofotometers, Colorimeters, Radiometers
Omgevingslicht Monitoring, Belichtingsregeling voor Industriële Camera's
Automotive / Industriële Automatisering
Voertuig Laser Radar (LiDAR) Ontvangst, Obstakelvermijding Sensor
Navigatie en Positionering van Geautomatiseerde Geleide Voertuigen (AGV)

Specificaties:
