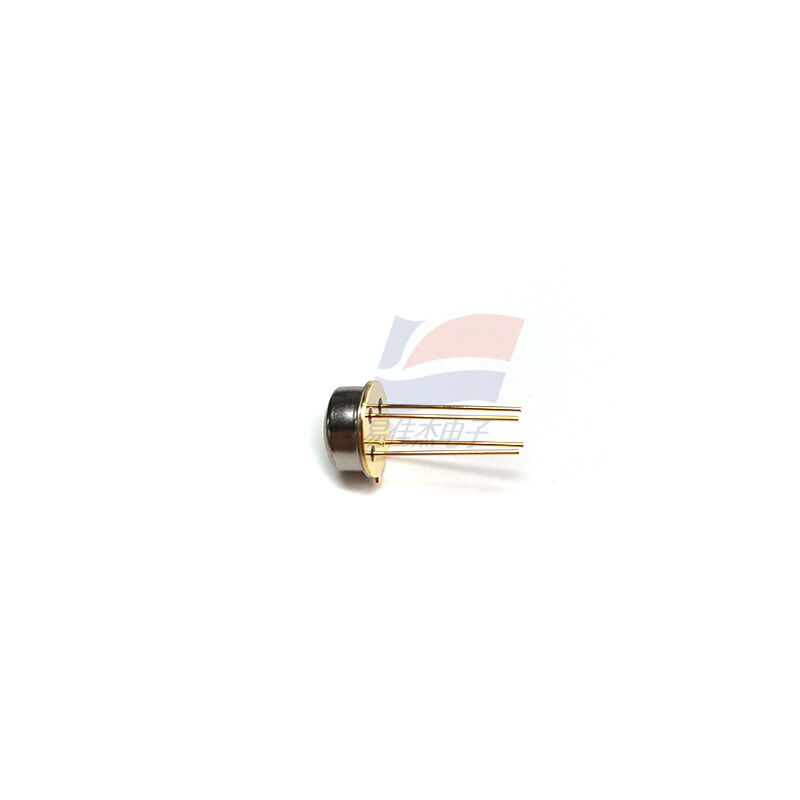

YJJ MRT313 MRT511 MEMS thermopile infrarood temperatuurmetingssensor

Productbeschrijving:

YJJ MRT313 MRT511 MEMS Thermozuil infrarood temperatuurmeetsensor

Functies:

I. Kernparameters (typische waarden bij 25°C)

Chipgrootte: 1,1 x 1,1 mm

Kijkhoek: 95° (> 50% energie)

Thermozuilweerstand: 90 ± 30 kΩ

Responspercentage: 160 ± 40 V/W (500K blackbody)

Ruisspanning: 38 nV/√Hz

Detectiesnelheid: 1,5 × 10⁸ cm·√Hz/W

Tijdconstante: ≤ 13 ms (snelle respons)

NTC-weerstand: 100 kΩ ± 1% (25°C)

NTC β-waarde: 3950 ± 1% (25/50°C)

Bedrijfstemperatuurbereik: -30°C ~ +125°C

Temperatuurmeetbereik: -20°C ~ +500°C (doel)

II. Werkingsprincipe

Op basis van het Seebeck-effect worden honderden thermokoppels in serie geschakeld om de infraroodstraling van het doel (8–14 μm) te ontvangen, en het temperatuurverschil wordt omgezet in een uitgangsspanning; een interne NTC wordt gebruikt voor compensatie van de omgevingstemperatuur om contactloze, statische/dynamische temperatuurmeting te bereiken (anders dan pyro-elektrisch dat alleen dynamische veranderingen meet).

III. Belangrijkste toepassingen

Medische temperatuurmeting: voorhoofdthermometers, oorthermometers (hoge precisie voor menselijk lichaam 32–42°C)

Bediening van huishoudelijke apparaten: afzuigkappen (start bij hoge temperatuur op kookplaat), airconditioners, magnetrons, bewaking van de temperatuur van de kachel

Industriële temperatuurmeting: contactloze temperatuurmeting in productielijnen, bescherming tegen oververhitting van apparatuur

Detectie van menselijke aanwezigheid: intelligente verlichting, beveiliging, automatische deuren (ook statisch menselijk lichaam kan worden gedetecteerd)
