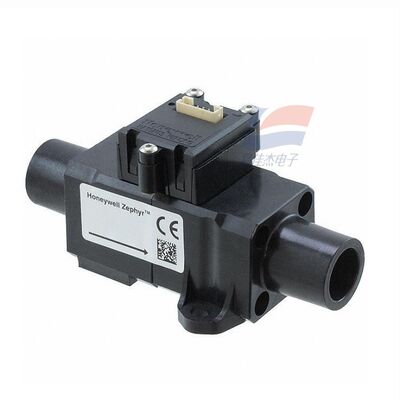

YJJ HAFUHT0050L4AXT MEMS thermische massastroomsensor 0-50SLPM voor medische / industriële toepassingen

Productbeschrijving:

YJJ HAFUHT0050L4AXT MEMS thermische massastroomsensor 0-50SLPM voor medische / industriële toepassingen

Functies:

I. Kernparameters (25℃, 1 atm)

Model: HAFUHT0050L4AXT

Meetmedium: Droge en schone lucht / Niet-corrosief gas

Bereik: 0–50 SLPM (standaard liters per minuut)

Nauwkeurigheid: ±0,5% FS (volledige schaal)

Resolutie: minimaal 0,002 SLPM

Responstijd: ≤1 ms (snelle dynamische meting)

Uitgangsinterface: I2C (digitaal), slave-adres 0x49, 3,3V-niveau

Voedingsspanning: 3–10 VDC (typisch 3,3/5V)

Stroomverbruik: Statisch ongeveer 25 mW, maximaal ≤60 mW

Bedrijfstemperatuur: -20℃ tot +70℃; Middelmatige compensatie 0℃ tot +50℃

Drukweerstand: Maximaal 60 psi (ongeveer 4 bar)

Interfacegrootte: G3/8 binnendraad (ISO 1179), compatibel met ISO 5356-connector

Verpakking: 6-polige SIP-connector, vlamvertragende thermoplastische behuizing

Levensduur: >5 jaar (normaal gebruik), RoHS-conform

II. Modelinterpretatie (HAFUHT0050L4AXT)

HAF: Zephyr-serie

U: Algemeen gebruik

HT: Hoge precisie + schroefdraadinterface (anders dan de snelle plaatsing van HH)

0050: Volledige schaal 50 SLPM

L4: I2C-uitgang, G3/8-draadpoort

AXT: Standaardconfiguratie, geen speciale opties

III. Werkingsprincipe

Gebruik van MEMS thermische microbrugtechnologie:

De chip heeft een geïsoleerde verwarmingsweerstand + stroomopwaartse en stroomafwaartse temperatuursensoren;

De luchtstroom verwijdert warmte en het temperatuurverschil tussen stroomopwaarts en stroomafwaarts is evenredig met het massadebiet;

De ASIC-chip voltooit temperatuurcompensatie, linearisatie, digitalisering en voert I2C-signalen uit;

Directe meting van het massadebiet, niet beïnvloed door temperatuur-/drukschommelingen.

IV. Belangrijkste toepassingen

Medische apparatuur: beademingsapparatuur, anesthesieapparatuur, longfunctiemeters voor nauwkeurige regeling van de zuurstof-/luchtstroom;

Industriële automatisering: gasmenging, beschermgas voor lassen, lekdetectieapparatuur, bewaking van de gasmassastroom;

Omgevingsmonitoring: stroomkalibratie van de luchtbemonsteringspomp, stroomstabiliteit van de gasanalysator;

Apparaten / Frisse lucht: hoogwaardige verse-luchtsystemen, luchtreinigers voor gesloten regeling van het luchtvolume;

Onderzoeksinstrumenten: laboratoriumgasleidingen, nauwkeurige stroommeting van pneumatische apparatuur.
